Fitting Instructions for Basic Carrier
DE
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
FR
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок

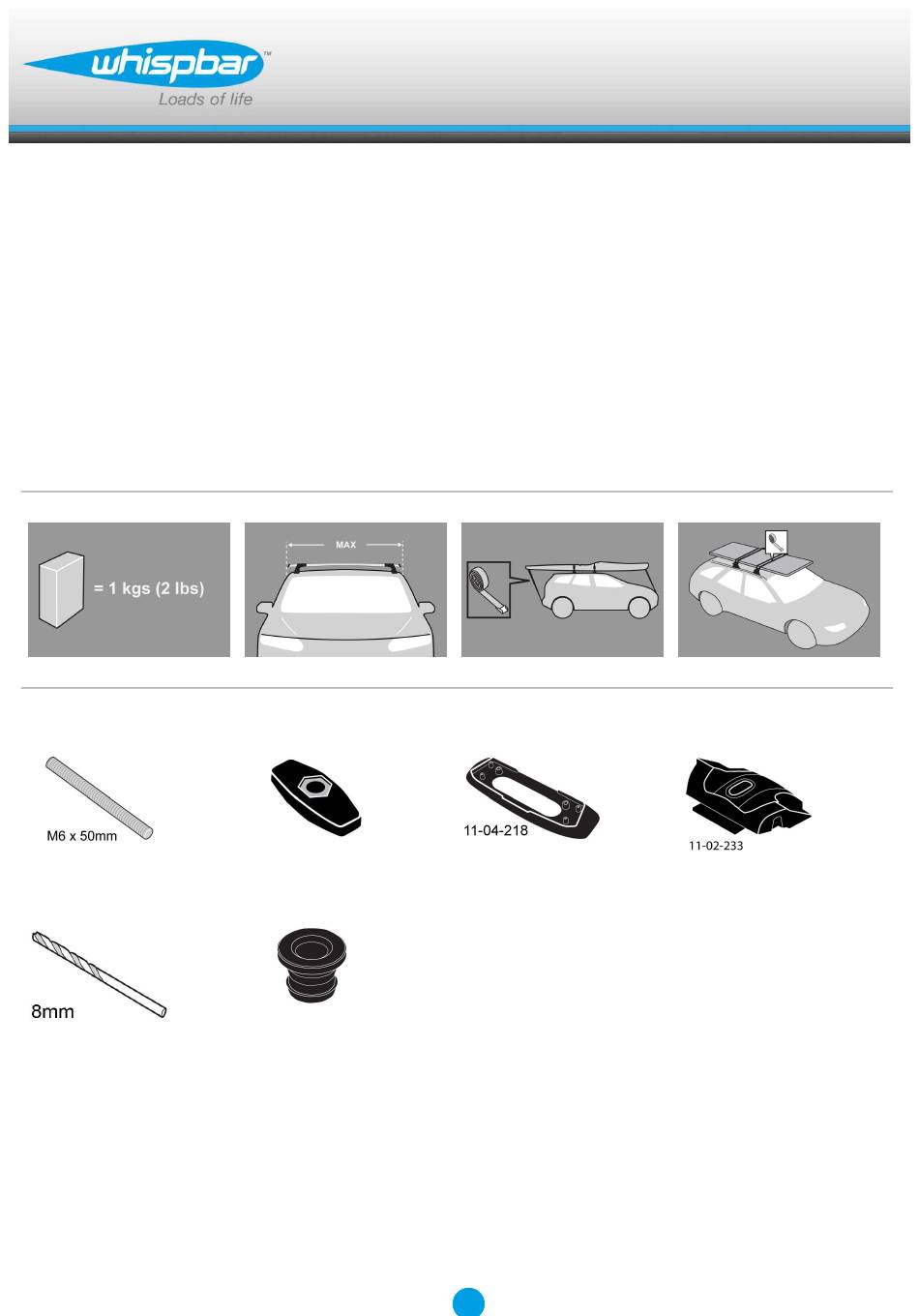

Revision No: 2B
x 4
x 1
x 4
x 4
1

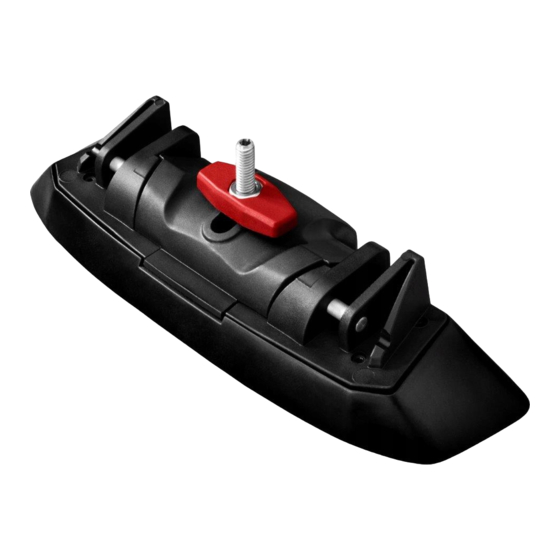

Fitting Kit
x 4
K677W
x 4
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K677W
Inhaltszusammenfassung für Whispbar K677W
- Seite 1 K677W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Seite 14 Fitting Kit K677W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 15 Fitting Kit K677W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Zur Montage an werksseitig vorgesehenen Montagepunkten Finden Sie Informationen speziell für Ihr...
- Seite 16 Fitting Kit K677W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Innenblock aus dem Montage-Kit in den Fuß einsetzen. Montage bei allen Beinen wiederholen.
- Seite 17 Fitting Kit K677W Drilling not needed for US vehicles. Befestigung Ziehen Sie die Dachrillenleiste zu sich. (For US vehicles, skip this step.) Markieren Sie den Referenzpunkt mit einem Stift auf dem Abdeckband. (For US vehicles, skip this step.)
- Seite 18 Fitting Kit K677W Verwenden Sie den Bohrer geliefert, um Löcher in den markierten postions bohren (For US vehicles, skip this step.) Setzen Sie die Gummirille wieder in den Dachkanal ein. (For US vehicles, skip this step.) (This step is for US vehicles only.) Abdeckungen der Befestigungspunkte am Fahrzeug entfernen.
- Seite 19 Fitting Kit K677W Vier Gewindestifte in das Mittelloch eindrehen. Nicht zu fest anziehen! Dies an allen vier Punkten wiederholen. Die Teilenummer finden Sie auf der Unterseite des Pads. Platzieren Sie die Querstangen auf den Pads. Achten Sie darauf, dass die Pads in die Löcher unter dem Fuß...
- Seite 20 Fitting Kit K677W Flügelmutter festziehen. Die Mutterseite sollte nach oben weisen. Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Montage bei allen Beinen wiederholen. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind.
- Seite 21 Fitting Kit K677W Wenn Querbalken entfernt werden, installieren Sie bitte die Gummistopfen in den Gummirille. ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 22: Sicherheitshinweise & Tipps
Fitting Kit K677W Sicherheitshinweise & Tipps Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Sicherstellen, dass alle Lasten ausreichend mit nichtelastischen Gurten gesichert sind. Während längerer Fahrten regelmäßig überprüfen! - Seite 23 Fitting Kit K677W Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. 700 mm montieren. Dies ist besonders für lange Belastungen wichtig! Bei jeder neuen Montage am Fahrzeug prüfen, ob der Träger korrekt sitzt.
