2
Anzeigen von Daten
X-Y-Format
Dieses Format vergleicht das Spannungsniveau zweier Signale Punkt für Punkt. Es
eignet sich für den Vergleich der Phasenbeziehungen zweier Signale. Dieses
Format kann nur für die Kanäle 1 und 2 angewendet werden. Wenn Sie das X-Y-
Format wählen, wird Kanal 1 auf der horizontalen Achse und Kanal 2 auf der
vertikalen Achse angezeigt.
Das Oszilloskop erfasst ohne Triggerung und die Signale werden als Punkte
dargestellt. Die Abtastrate kann zwischen 4 kSa/s und 100 MSa/s variieren, die
Standardabtastrate ist 1 MSa/s.

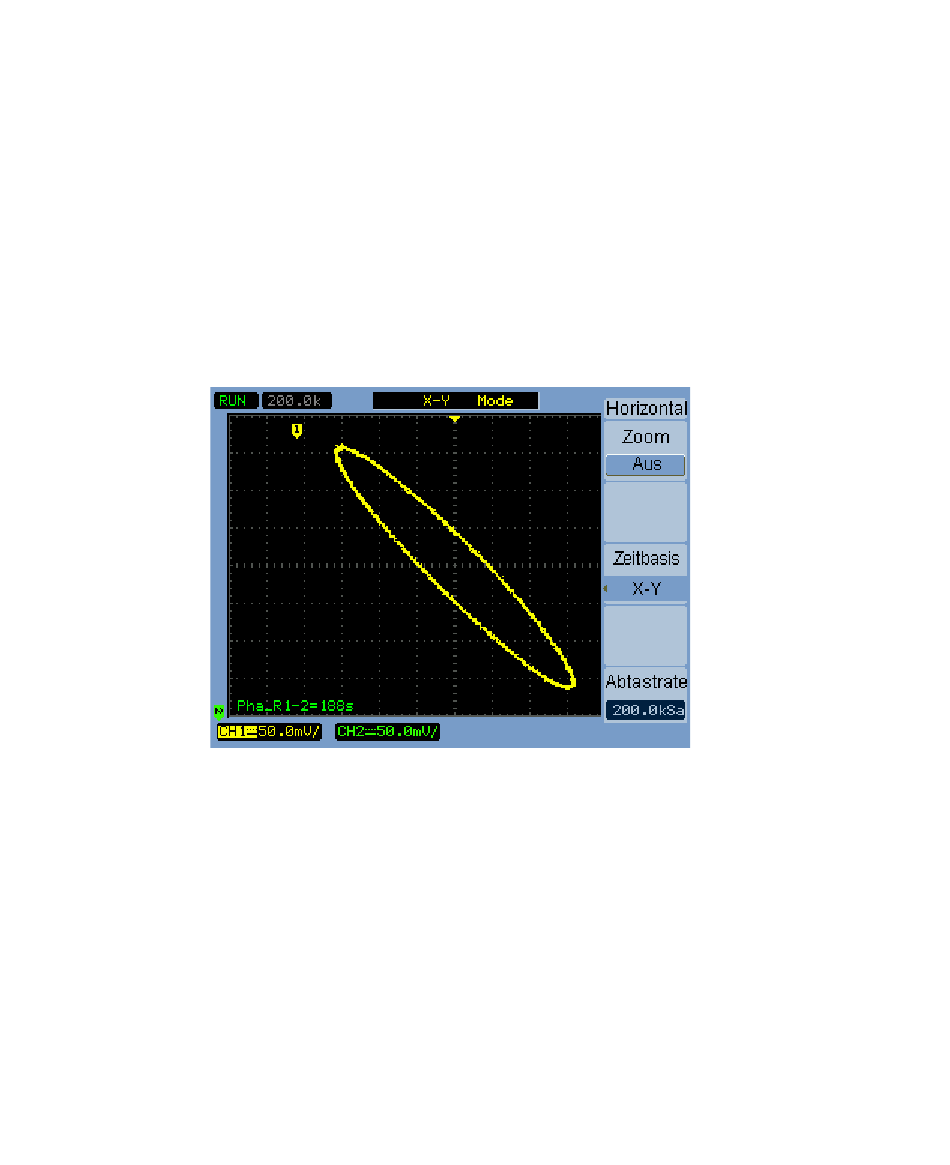

Figure 15 X-Y-Anzeigeformat mit Out-of-Phase-Signalen
