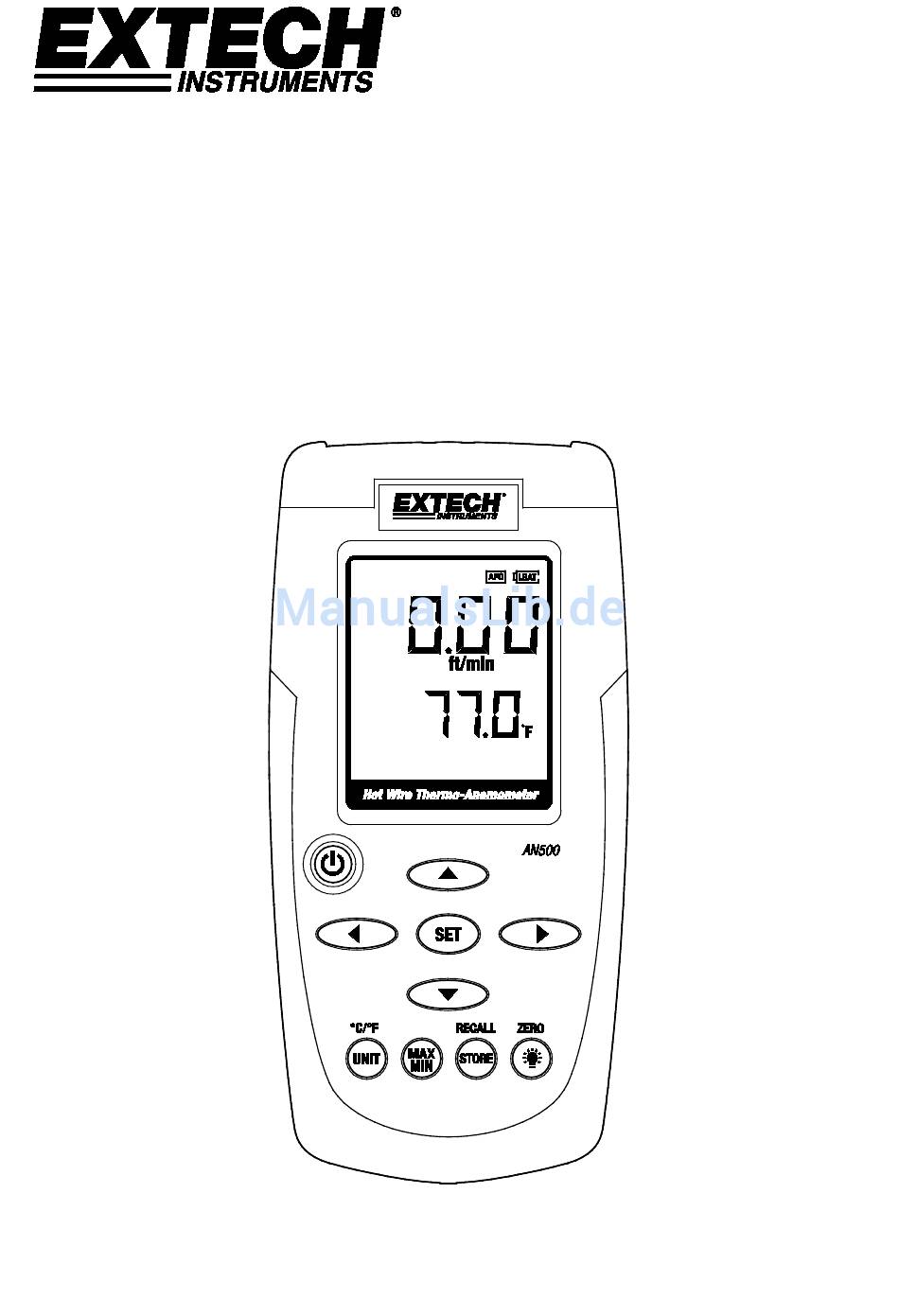

- Seite 1 BENUTZERHANDBUCH Hot Wire CFM / CMM Thermo- Anemometer Modell AN500 Weitere Übersetzungen des Benutzerhandbuchs finden Sie unter www.extech.com...
- Seite 2 Anwendung am Ende eines Teleskopstabs. Dieses Gerät wird vollständig getestet und kalibriert ausgeliefert und wird bei richtiger Handhabung viele Jahre verlässlich arbeiten. Besuchen Sie auch bitte die Extech Instruments Website (www.extech.com), um nach der aktuellsten Version und nach Übersetzungen dieser Bedienungsanleitung Ausschau zu halten.
- Seite 3 Tastenbeschreibung • Ein/Aus : Schaltet das Messgerät EIN- oder AUS. • C/F: Wählt die Temperatureinheit • MAX/MIN: Aufzeichnen und Verfolgen des höchsten (MAX) und des niedrigsten (MIN) Messwerts • STORE: Speichert die Messwerte im Speicher • RECALL: Zeigt die gespeicherten (STORE) Messwerte an •...
-
Seite 4: Bedienung
Bedienung Initialisierung und Rücksetzen Vor der Verwendung der Taste ZERO muss das Messgerät stets bei Umgebungstemperatur zurückgesetzt werden. Verlassen Sie sich nicht auf die anfängliche Nullanzeige. Hinweise: Das Messgerät zeigt keine negativen Zahlen an. Ziehen Sie den Teleskopstab auf die gewünschte Länge aus. 1. - Seite 5 Abschaltautomatik Das Messgerät ist mit einer Abschaltautomatik (APO) ausgestattet. Das Messgerät schaltet sich automatisch nach 10 Minuten Inaktivität (kein Tastendruck) aus. Halten Sie die EIN/AUS-Taste für 1 Sekunde gedrückt, um die APO-Funktion zu aktivieren (das APO-Displaysymbol erscheint). Wenn das Messgerät für den nächsten Messvorgang eingeschaltet wird, ist die Abschaltautomatik wieder deaktiviert.
- Seite 6 ZERO-Einstellung Halten Sie die Taste ZERO für 2 Sekunden gedrückt, um den Messwert zurückzusetzen. Displaybeleuchtung Drücken Sie die Taste Zero/BL kann jederzeit gedrückt werden, um den Ein- und Ausschalten der Hintergrundbeleuchtung. Luftstromparametereinstellungen 1. Während in Luftmengenmessung drücken und halten Sie SET für 1 Sekunde zum nächsten Schritt zu gelangen.
- Seite 7 Batterieaustausch Wenn das Batteriesymbol zu blinken anfängt, ersetzen Sie die Batterien so baldmöglichst. Wenn die Batteriespannung zu niedrig ist, lässt sich das Messgerät nicht einschalten. Das Batteriefach befindet sich auf der Rückseite des Messinstruments (hinter dem Kippständer) und ist durch eine Kreuzschlitzschraube gesichert. 1.
-
Seite 8: Technische Daten
Technische Daten Allgemeine Daten Schaltungsart Spezieller LSI-Mikroprozessor-Chip Display LCD mit Zähler (9999) und Hintergrundbeleuchtung m/s (Meter pro Sekunde), km/h (Kilometer pro Stunde), Ft/min (Fuß pro Minute), Knoten Messungen (nautische Meilen pro Stunde), MPH (Meilen pro Stunde), CMM (m3/min) und CFM (ft3/min), Temperatur: °C, °F Temperatursensor Zwei Temperatursensoren... -
Seite 9: Nützliche Gleichungen Und Umrechnungen
Nützliche Gleichungen und Umrechnungen Flächen-Gleichungen Das Luftvolumen, das durch einen Luftschacht oder einen Belüftungsschlitz fließt, errechnet sich aus der Fläche des Kanals in Quadrateinheiten (d. h. Quadratfuß) und der Multiplikation dieses Werts mit der gemessenen linearen Geschwindigkeit (d. h. Fuß pro Minute). Das ergibt: ft/min x = ft /min (Kubikfuß...
