Netzteil
Das Modul wird über den USB-Anschluss mit Strom versorgt und benötigt keine zusätzliche
Stromversorgung.

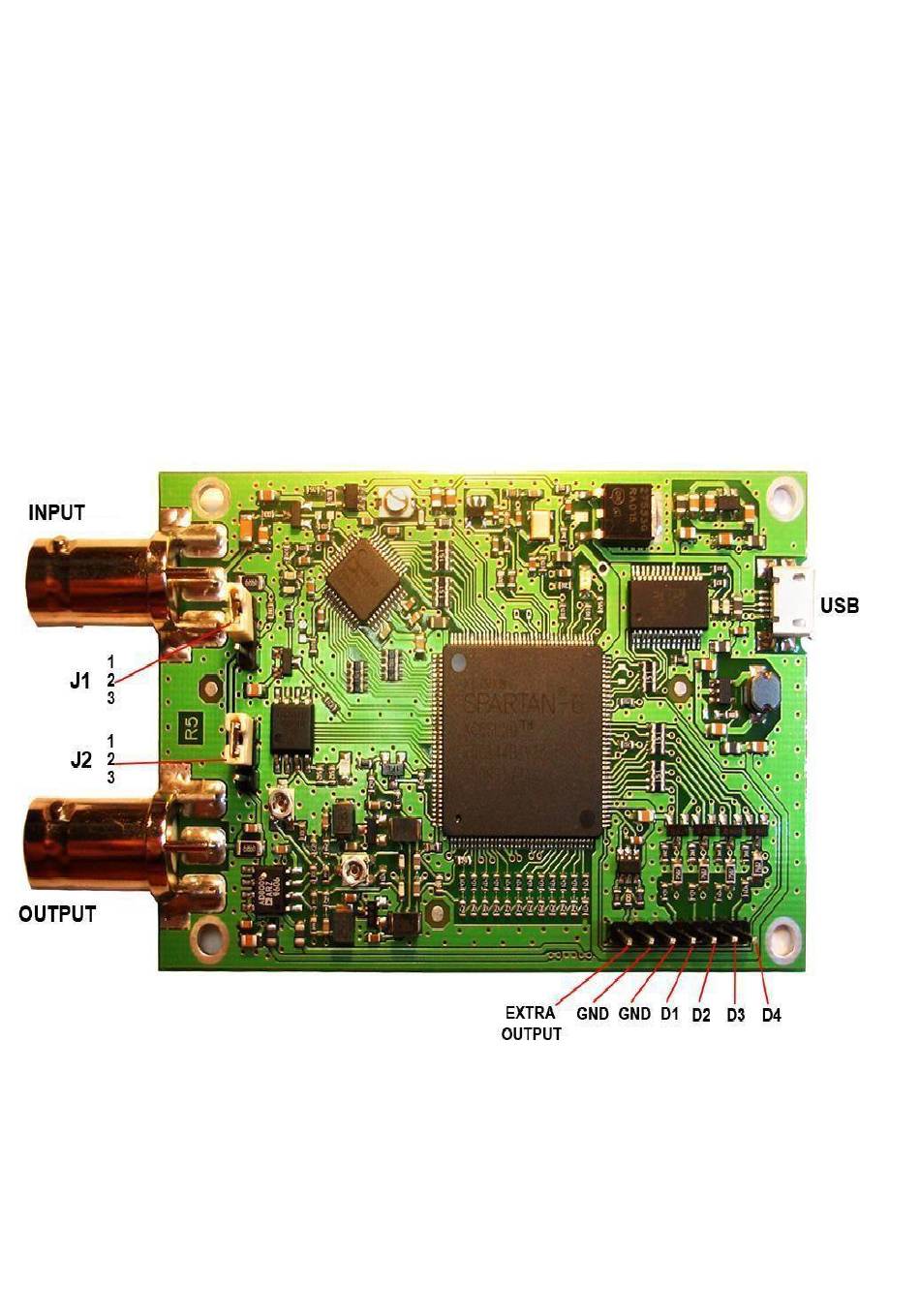

Modulanschlüsse
- Verbindung von Modul zu PC über Micro-USB.
- Anschluss des analogen Eingangskanals über BNC (optional SMA).
- Anschluss des Generatorausgangs über BNC (optional SMA).
- Hilfsausgangsanschluss (2x Stiftleisten im Abstand von 2,54 mm.
- Anschluss der digitalen Eingangskanäle (5x Stiftleisten im Abstand von 2,54 mm).
- Jumper zur Einstellung der Betriebsart (2 x 3-Wege-Stiftleisten im Abstand von 2,54 mm.
8
