OSA103 Mini Bedienungsanleitung

Pc-basiertes usb-multifunktions-messgerät
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

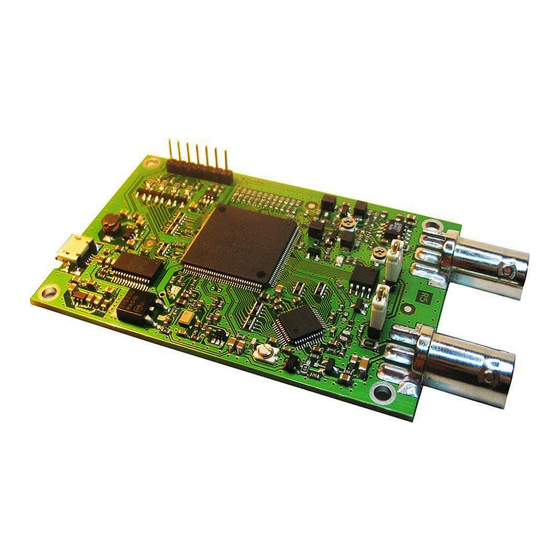

OSA103 Mini
PC-basiertes USB-Multifunktions-Messgerät
 Mehrkanal-Oszilloskop (analoge und digitale Eingänge)
 Multifunktionsgenerator
 Frequenzmesser
 Spektrum Analysator
 Frequenz- und Phase Response-Analysator (Zwei-Port-Netzwerk)
 Vektor Antennen Analysator (Single Port VNA)
 LC Meter
 Reflektometer
 SDR Sende-Empfänger
 Systemuhr-Oszillator (VCTCXO) besser als 1 PPM
 Wird an den Computer angeschlossen und über USB mit Strom versorgt.
1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für OSA103 Mini

  • Seite 1 OSA103 Mini PC-basiertes USB-Multifunktions-Messgerät  Mehrkanal-Oszilloskop (analoge und digitale Eingänge)  Multifunktionsgenerator  Frequenzmesser  Spektrum Analysator  Frequenz- und Phase Response-Analysator (Zwei-Port-Netzwerk)  Vektor Antennen Analysator (Single Port VNA)  LC Meter  Reflektometer  SDR Sende-Empfänger  Systemuhr-Oszillator (VCTCXO) besser als 1 PPM...

  • Seite 2: Inhaltsverzeichnis

    Software Version – 3.21 Contents Overview 1 Oscilloscope 1 Generator 1 Frequency Meter 1 Spectrum Analyzer 1 Frequency & Phase Response Analyzer 1 Vector Antenna Analyzer 2 LC Meter 2 SDR Transceiver 2 Parameters In Receive Mode 2 Parameters In Transmission Mode 2 System Clock 2 Power Supply 2 Module Connections 3...
  • Seite 3 Anzeige des Scanmodus 11 Trace-Typen 12 Hintergrund Wellenformen 12 Empfindlichkeit von 50, 20, 10, 5 mV/Div 12 Wellenformen pro Sekunde Einstellung 12 Subtraktiver Dither 12 Erweiterte Trigger Einstellungen 12 Zusätzliche Auslösebedingungen 13 Trigger Modul Auto-Messung 14 Generatormodi 15 Funktions- und modulierende Generatoren 15 Modulieren mit einer externen Quelle 15 Arbiträrer Wellenform-Generator 15 Sin (x) / x Korrektur 15...
  • Seite 4 Anschluss für Kalibrierung 30 FRA-Kalibrierungsfenster 31 Ändern der Sweep-Geschwindigkeit und der Anzahl der Proben 31 Ändern des Pegels der Generatorleistung und des Referenzpegels 31 FRA als Spektrumanalysator 31 Vektorantennenanalysator 32 Anzeigefenster des Antennenanalysators 32 Einstellungsfenster des Antennenanalysators 33 Auto-Einstellung des Antennenanalysators 33 Offen/Kurz/Last (OSL) Kalibrierung 33 Ändern der Scangeschwindigkeit und der Anzahl der Proben 34 Ändern des Oszillatorausgangspegels und der Eingangsempfindlichkeit 34...
  • Seite 5 Frequenzmesser 41 Spektrum Analysator 41 Allgemeines 41 Kombinierter Mehrfrequenz-FFT-Modus 42 LC Meter 42 Frequenzgang-Analysator 42 Vektorantennenanalysator 42 Reflektometer 42 Allgemeine Parameter 42 Anhang 1 Beliebige Wellenform-Generator-Skriptbefehle1 Liste der Befehle 2 Makros 2 Makroparameter 2 Richtlinien 2 Erweiterung des Frequenzbereichs für FRA und AA 7 Installation der Software unter Linux (Ubuntu) 8 Systemkalibrierung und Debug-Informationen 9 Systemkalibrierungsfenster 9...

  • Seite 6: Übersicht

    Übersicht Oszilloskop Ein analoger Kanal (A1) + vier digitale Kanäle (D1 ..D4) + ein virtueller analoger Generator-Kanal (A2). Analoger Kanal (A1): - Impedanz 50 Ohm. - Bandbreite 1 Hz..400 MHz (unterstützt nur AC-Kopplung). - Abtastrate 200 MHz (Echtzeit), 10 GHz (Strobemodus) - Grundeingangsempfindlichkeit 0,1 V / Div.
  • Seite 7 Frequenz- und Phasengang-Analysator Funktionsprinzipien - Sweep und Tracking synchroner digitaler Quadraturempfänger. Messung des Übertragungskoeffizienten von Netzwerken mit zwei Anschlüssen. Misst Amplituden- und Phaseneigenschaften mit linearer oder logarithmischer Skala und anpassbarem Bereich. Kalibrierung (Amplituden- und Phasennormierung). Frequenzbereich - 100 Hz ..100 MHz. Dynamikbereich - 90 dB (10 kHz ..60 MHz). Vektor-Antennenanalysator Funktionsprinzipien - Sweep und Tracking synchroner digitaler Quadraturempfänger.
  • Seite 8 Netzteil Das Modul wird über den USB-Anschluss mit Strom versorgt und benötigt keine zusätzliche Stromversorgung. Modulanschlüsse - Verbindung von Modul zu PC über Micro-USB. - Anschluss des analogen Eingangskanals über BNC (optional SMA). - Anschluss des Generatorausgangs über BNC (optional SMA). - Hilfsausgangsanschluss (2x Stiftleisten im Abstand von 2,54 mm.
  • Seite 9 USB-Verbindung Die Modulverbindung zum PC erfolgt über einen USB-Mikro-B-Stecker. Das Modul wird über den USB- Anschluss mit Strom versorgt, und in einigen Betriebsarten kann die Stromaufnahme bis zu 420 mA betragen. Es sollte ein hochwertiges USB-Kabel verwendet werden. Minimieren Sie die Kabellänge (nicht mehr als 1,5 m) und den Stromleiterwiderstand (nicht mehr als 2x0,3 Ohm).

  • Seite 10: Oscilloscope

    Einschränkungen: - Die genaue Emulation von Generatoramplitude und -phase erfolgt bis zu einer Frequenz von 50 MHz. - Aufgrund des Implementierungsprinzips wird der virtuelle Kanal im stroboskopischen Modus nicht angezeigt. - Der Rauschpegel wird nicht vollständig emuliert (weniger als das tatsächliche Kanalrauschen). - Verzerrungen und Oberwellen, die durch reale DAC-, ADC- und Analogpfade verursacht werden, werden nicht nachgebildet.

  • Seite 11: Software Installation

    Das Anzeigefenster kann über einen weiten Bereich skaliert werden. Die empfohlene Mindestauflösung für den Computerbildschirm beträgt 800 x 600. Vorgehensweise - Laden Sie die Zip-Datei der Software und Treiber von www.osa103.ru/en/software. herunter. - Entpacken Sie den heruntergeladenen Ordner in einen benutzerzugänglichen Ordner ("yourName") auf der Festplatte / Wechselplatte.

  • Seite 12: Betriebsarten Und Steuerprogramm

    Betriebsarten und Steuerprogramm Hauptfenster Der folgende Screenshot zeigt das Hauptfenster bei aktiviertem Oszilloskop-Modus. Dies ist die Standardbetriebsart, wenn alle anderen Modi (LC Meter, Spectrum Analyzer (A1), Frequency Response Analyzer und Antenna Analyzer) in Menu->Tools nicht aktiviert sind. Die anderen Betriebsarten werden in den jeweiligen Abschnitten später im Handbuch beschrieben.
  • Seite 13  Die Anzahl der Proben. Zu den Informationen gehören: Mittelungsmodus (Hi Res) und die Anzahl der gemittelten Proben (HR ..), Spitzendetektor (PD), Stroboskop-Modus (Equivalent Time Sampling -ETS) oder sin(x)/x in Verwendung.  Die Anzahl der Wellenformen, die pro Sekunde angezeigt werden (WPS - Wellenformen pro Sekunde) oder die Anzahl der verworfenen Wellenformen (vom Gerät empfangen, aber aufgrund der fehlenden Computergeschwindigkeit nicht angezeigt).
  • Seite 14 Bereich und unterdrückt keine Aliase über 100 MHz. Ausgedrückt ist der Filter deaktiviert, gedrückt ist der Filter aktiviert. 2.8. Taste zur Auswahl der AC / DC Eingangskopplung (nicht aktiv bei OSA103 Mini - Eingang ist immer AC gekoppelt).

  • Seite 15: Anzeige Der Generator-Bedientafel

    2.17. Taste[S], um den Strobemodus einzuschalten (Extended Time Sampling ETS). Nicht gedrückt ist der Strobemodus aus, gedrückt ist der Strobemodus aus. Nur verfügbar für Sweepraten von 0,2 ns/Div..0,2 µs/Div). Generator-Bedienfeld Der Screenshot zeigt den Funktionsgenerator-Modus. Siehe Generatormodi für andere Modi. 3.1.

  • Seite 16: Sampling-Einstellungen

    Programm merkt sich die Position und Größe eines kompakten Fensters und ermöglicht so ein einfaches Umschalten zwischen den Ansichten, um Einstellungen vorzunehmen. Immer im Vordergrund Menü-> Ansicht-> Immer im Vordergrund. Stellt das Hauptfenster über andere Anwendungsfenster. Aktivieren Sie das Kontrollkästchen zum Aktivieren, deaktivieren Sie es zum Deaktivieren. Sampling-Einstellungen Öffnen Sie mit Menü->Optionen->Probenahme.

  • Seite 17: Mittelung (Hi Res)

    Immer enthaltene maximale Abtastfrequenz (200 MHz bis 1,6 GHz analoge und digitale Kanäle) im Speicher werden die maximalen und minimalen Signalwerte über jedes Abtastintervall aufgezeichnet und diese Werte werden zur Anzeige der Wellenform verwendet. Dieser Modus ist sowohl für analoge als auch für digitale Kanäle geeignet.

  • Seite 18: Anzeige Des Scanmodus

    Persistence Aktivieren Sie diese Option, deaktivieren Sie sie, um sie zu deaktivieren. Alternativ können Sie mit Strg + H umschalten. Verursacht die Persistenz der Signalspur (emuliert Phosphorschirm). Anzeige des Scan-Modus Wenn die Sweepgeschwindigkeit auf 0,1 sec/Div..eingestellt ist. 1000 sec/Div und Triggerung ausgeschaltet ist, schaltet das Oszilloskop den Scan Acquisition Modus ein, um Signale, die sich langsam ändern, kontinuierlich zu überwachen.

  • Seite 19: Wellenformen Pro Sekunde Einstellung

    Wellenformen pro Sekunde Einstellung Beginnen Sie mit: Menü-> Datei-> WPS (max.). In einigen Einstellungen kann die Anzahl der angezeigten Wellenformen pro Sekunde mehr als 100 betragen. Um die CPU-Auslastung zu reduzieren, ist es nicht empfehlenswert, "No Limit" zu setzen. Der empfohlene Wert ist 40.

  • Seite 20: Zusätzliche Auslösebedingungen

    Der Pre-Trigger stellt die Anzahl der Rasterteilungen vor dem Triggern ein. Noise Rejects / Double Trigger setzt die Trigger-Rauschunterdrückung (Hysterese) oder den doppelten Pegel für Zwerg und Schwenkzeittrigger. Scrollbar zur Einstellung des Triggerschwellenpegels an den Kanälen D1, D2, D3. Scrollbar zur Einstellung des Schwellenwerts auf dem D4-Kanal. Taste zur gleichmäßigen Einstellung der digitalen Kanäle (sperrt die beiden Scrollbalken).

  • Seite 21: Generatormodi

    Grau: T außerhalb des eingestellten Intervalls. Überprüft: T innerhalb des eingestellten Intervalls. Tasten zur Auswahl des Bereichs für T. Grau (inaktiv), wenn 13 nicht angehakt ist. Wenn aktiv, nicht komprimiert ist nicht ausgewählt, wird gedrückt und ausgewählt. Scrollbar zur Einstellung des Startwertes für T. Scrollbar zur Einstellung des Endwertes für T.

  • Seite 22: Arbiträrer Wellenform-Generator

    kann es auch durch ein am Eingang eines digitalen Kanals empfangenes Signal moduliert (shift keyed) werden. Die Modulation erfolgt digital nach der Digitalisierung des Modulationssignals. Um den Dynamikbereich des ADC zu maximieren, stellen Sie die vertikale Empfindlichkeit und den Pegel Null so ein, dass das modulierende Signal die maximale Anzahl von Teilungen vertikal einnimmt, aber nicht außerhalb der Skala.

  • Seite 23: Frequenzgang-Steuerung

    Modulationssteuerung (siehe auch Modulationseinstellungen in den Generatoreinstellungen). Trägerfrequenz einstellen. Scrollbar der Trägerfrequenz (Feineinstellung). Scrollbar der Trägerfrequenz (Grobeinstellung). Informationen über das Modulationssignal (in diesem Fall - die FM-Hublänge). Informationen über das Modulationssignal (in diesem Fall - die Modulationsfrequenz). Doppelklicken Sie auf die Datenelemente 4 oder 5, um das Fenster Generatoreinstellungen zu öffnen. Das Einschalten des Rauschgenerators ist nur bei AM-Modulation oder Summierung von Signalen sinnvoll.

  • Seite 24: Generatoreinstellungen

    Siehe Anhang für Skriptbefehle des Arbitrary Wave Generator. Im Skript definierter Wellenformzeitraum. Doppelklicken Sie auf die Ziffern, um den Skriptwert neu zu laden. Scrollbar zur Feineinstellung der Periode. Scrollbar zur Grobeinstellung der Periode. Der Name der heruntergeladenen Skriptdatei. Doppelklicken Sie auf den Namen, um den Datei- Dialog zu öffnen.

  • Seite 25: Kanaleinstellungen Des Virtuellen Generators

    Zusätzliche Ausgänge Kontrollkästchen zum Invertieren des Hilfsausgangssignals. Nicht angehakt ist normal, angehakt ist umgekehrt. Auswahlmenü zur Auswahl der Quelle für den Hilfsausgang. Wählen Sie eine der folgenden Optionen: - LOG 0 0 0 0 V. - LOG 1 3.3 V. - TRIG.

  • Seite 26: Erweiterte Einstellungen

    Um die Pegeleinstellung Vrms (wie im Screenshot gezeigt) oder dBm zu öffnen: Doppelklicken Sie mit der linken Maustaste auf den aktuellen Generatorpegel (kleine Ziffern links neben den Vpp-Zahlen auf dem Generator-Bedienfeld, wenn Sie sich im entsprechenden Modus befinden). Über die Tastatur können die folgenden Generatoreinstellungen vorgenommen werden: Frequenz (Funktions- und Betriebsarten) Start-/Stoppfrequenzen (Swp-Modus) Ausgangspegel (alle Modi)
  • Seite 27 Scrollbar zur zeitlichen Ausrichtung des analogen und digitalen Kanals. Die Ausrichtung erfolgt innerhalb des FPGA über digitale Verzögerungsleitungen. Eingabefeld zur Einstellung des gewünschten Velocity Factors (in Prozent) für die Reflektometermessung. Das Feld zeigt die aktuelle Einstellung an. Aktivieren Sie das Kontrollkästchen, um die Entfernungsmessung mit Doppelcursorn unter Berücksichtigung des eingestellten Velocity-Faktors zu aktivieren.

  • Seite 28: Serieller Decoder

    ADC4351, ADF4351, MAX2870, MAX2871 Chips und einem Mischer). Nicht angehakt ist deaktiviert, aktiviert ist aktiviert. Grau, wenn Punkt 14 oben nicht markiert ist. Kontrollkästchen zum Aktivieren/Deaktivieren von asynchronen Fs im FRA-Modus. Nicht angehakt ist deaktiviert, aktiviert ist aktiviert. Es wird empfohlen, die Aktivierung immer dann vorzunehmen, wenn keine Informationen über die Phase des Signals benötigt werden.
  • Seite 29 Decoder-Traces im Hauptfenster Wenn der Decoder aktiviert ist (siehe unten). Dekodierte Daten RXD. Dekodierte Daten TXD. Fenster: Einstellungen des seriellen Decoders Beginnen Sie mit: Menü-> Werkzeuge-> Serielle Decoder oder Strg + F2. Auswahlmöglichkeit für den Decodertyp oder Aus (die aktuelle Softwareversion unterstützt nur RS232 (RS422, RS485)).

  • Seite 30: Binärschreiber

    Auswahl, um das Paritätsbit als eines von auszuwählen. Keine. Gerade. Seltsam. Ignorieren (jeder akzeptierte Wert). Eingabefeld zum Einstellen der Anzahl der Datenbits (2 ... 32). Auswahlmenü zur Auswahl der Bitfolge (bei RS232-Standard LSB First). Eingabefeld zum Einstellen der Anzahl der Stoppbits (1 ..2). Auswahlmenü...

  • Seite 31: Frequenzmesser

    Informationen über die Parameter der Aufzeichnungsdatei. Schaltfläche zum Öffnen eines Windows-Dateidialogs, um die gewünschte Datei für die Aufnahme einzustellen. Pfad und Name der aufgezeichneten Datei. Die aktuelle Größe der aufgezeichneten Daten. Aktuelle Aufnahmezeit in Tagen Stunden: Minuten: Sekunden. Tasten zum Starten und Stoppen der Aufnahme oder zum Verlassen des Recorders.

  • Seite 32: Spektrumanalysator

    Fenster Einstellungen Frequenzmesser Beginnen Sie mit: Menü-> Optionen-> Freq. Messgerät. Überprüfen Sie, ob der Frequenzmesser ausgeschaltet ist. Überprüfen Sie, ob der Frequenzmesser eingeschaltet ist. Überprüfen Sie, ob die Periode / der Impulszähler eingeschaltet ist. Die Punkte 1, 2 und 3 sind einander ausschließende Selektionen. Taste zum Zurücksetzen des Impulszählers.

  • Seite 33: Fortschrittlicher Algorithmus Für Genaue Messungen Von Spitzenpegel Und Frequenz

    Wird gleichzeitig mit dem Oszilloskop-Strobmodus eingeschaltet. Ermöglicht die Beobachtung und Messung von Signalen im Band bis 400 MHz (Oszilloskopbandbreite) ohne Spektralumkehr. Ermöglicht die Signalerkennung bis zu Hunderten von MHz. Erzeugt ein Spektrogramm mit 1 GHz Bandbreite und einer Frequenzauflösung von 10 kHz mit 163.840 Punkten.

  • Seite 34: Anzeigefenster Des Spektrum Analysators

    Anzeigefenster des Spektrumanalysator Aktivieren mit: Menü-> Werkzeuge-> Spektrumanalysator (FFT A1) oder F4. Skalenpegel in der oberen Gitterlinie (maximaler Eingangspegel). Eingangskanal für FFT. Die Anzahl der FFT-Punkte. Frequenzbereich des Spektrogramms (entspricht der Hälfte des Abtastfrequenzsignals im Zeitbereich). Horizontale Zoomstufe. Kein Wert für x1 angezeigt. Die vertikale Skala (dB/Div).

  • Seite 35: Fft-Einstellungsfenster

    Siehe auch Spektrumanalysator im FRA-Modus. FFT-Einstellungsfenster Beginnen Sie mit: Menü->Werkzeuge->FFT-Einstellungen oder Strg + F4. Tasten zur Auswahl der gewünschten Anzahl von FFT-Punkten. Die Taste Auto wählt das Maximum für die aktuelle Anzahl der Samples aus. Tasten zur Auswahl der gewünschten FFT-Fensterfunktion. Tasten zur Auswahl der gewünschten vertikalen Maßeinheiten mit unterschiedlichen Impedanzen.

  • Seite 36: Lc Meter

    LC Meter Werkzeug zur Messung von Induktivität und Kapazität. LC-Meterbereiche: Induktivität: 50 nH ..3 H Kapazität: 0,5 pF ..30.000 µF ESR (C> 0,5 uF): 50 mOhm ..1kOhm Der Messalgorithmus basiert auf der Messung der komplexen Impedanz der angeschlossenen Schaltung nach dem Shunt-thru-Verfahren.

  • Seite 37: Frequenzgang-Analysator

    Frequenzgang-Analysator Der FRA verwendet einen Frequenz-Sweep-Generator mit einem synchron nachlaufenden digitalen Quadratur-Empfänger. Unterstützt die Messung der Zwei-Port-Übertragungsfunktion. Die Hauptmerkmale sind: Misst Amplituden- und Phaseneigenschaften über die Frequenz. Frequenzbereich: 100 Hz ..100 MHz. Dynamikbereich (10 kHz ..60 MHz): > 90 dB. Dynamikbereich (100 Hz..

  • Seite 38: Fenster Mit Den Einstellungen Für Den Frequenzgang

    Fenster mit den Einstellungen für den Frequenzgang Beginnen Sie mit: Menü-> Extras-> FRA-Einstellungen Kontrollkästchen zum Aktivieren / Deaktivieren von Amplitudenskalenwerten. Nicht angehakt ist deaktiviert, aktiviert ist aktiviert. Aktivieren / Deaktivieren Sie das Kontrollkästchen, um die VSWR-Skala und die Messung bei Verwendung einer externen HF-Messbrücke zu aktivieren / deaktivieren (wenn die Hauptskala das Gefühl der Rückflussdämpfung hat).

  • Seite 39: Fra-Kalibrierungsfenster

    FRA-Kalibrierungsfenster Beginnen Sie mit: Werkzeuge-> FRA-Einstellungen-> Kalibrierung oder Strg + F5. Taste zum Starten der Kalibrierung (die Kalibrierung dauert ca. 15 Sekunden). Eingabefeld zur Einstellung des Kalibrier-Referenzpegels (Standard 0 dB). Fortschrittsanzeige während der Kalibrierung. Taste zum Speichern der Kalibrierdatei auf der PC-Festplatte (die Kalibrierung muss für die Verwendung gespeichert werden).

  • Seite 40: Ändern Des Pegels Der Generatorleistung Und Des Referenzpegels

    Ändern des Pegels der Generatorleistung und des Referenzpegels Es ist akzeptabel, andere Generatorausgangspegelwerte sowie die Empfindlichkeit (Referenzpegel) der Analogkanäle (andere als die Standardwerte) auszuwählen. Folgendes sollte berücksichtigt werden: Beim Ändern des Generatorausgangspegels und / oder des Referenzpegels nach der Kalibrierung kann die Messgenauigkeit abnehmen (Kalibrierungsverletzung). Bei der Einstellung eines hohen Ausgangspegels des Generators (>500 mVrms) kann der Dynamikbereich bei hohen Frequenzen reduziert werden (aufgrund der endlichen Innenisolierung).

  • Seite 41: Vektorantennenanalysator

    Vektor-Antennenanalysator Der Vektorantennenanalysator verwendet einen Frequenzdurchlaufgenerator mit einem synchron nachlaufenden digitalen Quadraturempfänger. Der Analysator misst die komplexe Impedanz eines Messobjekts nach dem Shunt-thru-Verfahren. Merkmale des AA: Frequenzbereich: 10 kHz ..100 MHz. OSL-Kalibrierung und "mathematische Subtraktion" des Anschlusskabels. Messung (Berechnung) von SWR und Rückflussdämpfung für Kabel (Leitungen) mit Zo = 10..

  • Seite 42: Einstellungsfenster Des Antennenanalysators

    Einstellungsfenster des Antennenanalysators Beginnen Sie mit: Menü-> Extras-> AA-Einstellungen. Auswahl zur Auswahl der Impedanz Zo. Auswahlmenü zur Auswahl des Skalenbereichs für das SWR. Auswahlmenü zur Auswahl des Skalenbereichs für die Impedanz. Auswahlmenü zur Auswahl des Skalenbereichs Q. Auswahl, um die Art der Anzeige für das erste Diagramm auszuwählen. Zeigt die aktuelle Einstellung an (Q) Auswahl, um die Art der Anzeige für die zweite Grafik auszuwählen.

  • Seite 43: Ändern Der Scangeschwindigkeit Und Der Anzahl Der Proben

    Open/Short/Load (OSL) Kalibrierung Öffnen Sie das Kalibrierfenster mit: Menü-> Extras-> AA-Einstellungen-> OSL-Kalibrierung oder Strg + F6. Taste zum Starten der Kalibrierung bei offenem Kalibrierstandard. Taste zum Starten der Kalibrierung mit kurzem Kalibrierstandard. Taste zum Starten der Kalibrierung mit 50 Ohm Kalibrierstandard. Fortschrittsanzeige während der Kalibrierung.

  • Seite 44: Reflektometer

    Stellen Sie den gewünschten Bereich für den Frequenzdurchlauf ein und schalten Sie den Generator ein. Lassen Sie das Gerät einige Minuten aufwärmen. Führen Sie die OSL-Kalibrierung durch. Erhöhen Sie bei der Durchführung der Messungen nicht die Scangeschwindigkeit und überprüfen Sie regelmäßig die VSWR-Werte mit einem angeschlossenen 50 Ohm- Kalibriernormal und die Reaktanzwerte mit einem angeschlossenen Kurzkalibriernormal.

  • Seite 45: Kalibrierung

    Kalibrierung Nullkalibrierung Bei Änderung des Spannungsniveaus oder des USB-Kabels oder bei einer großen Änderung der Umgebungstemperatur kann es erforderlich sein, eine Nullkalibrierung durchzuführen. Stellen Sie den Modusschalter J1 auf 1-2 (siehe: Modusschalter). Trennen Sie alles vom analogen Eingangskanal. Für eine maximale Genauigkeit wird empfohlen, den Mittelungsmodus (Hi Res), einen Sweep von 5 ms/Div und eine Empfindlichkeit von 5 mV/Div zu verwenden.

  • Seite 46: Drag & Drop Von Pvd-, Pvs- Und Pvg-Dateien

    Exportieren Sie die Einstellungen des CSV-Formats. Aktivieren des Persistenzmodus. Aktivierung der Kompaktansicht. Aktivierung des Always-On-Top-Modus. Durchsuchen der Starttaste. Generator auf Taste. Script Files For AWG Beginnen Sie mit: Menü-> Datei-> AWG-Datei öffnen. Öffnet, kompiliert und lädt eine beliebige Wellenform-Generator-Datei. Die Datei hat die Erweiterung.pvg und verfügt über einen Mechanismus, um die Datei automatisch neu zu laden und zu starten, wenn der Inhalt geändert wird.

  • Seite 47: Anpassen Von Farben Und Sprache

    Anpassen von Farben und Sprache Öffnen Sie das Farbeinstellungsfenster mit: Menü-> Optionen-> Farben oder Strg + J. Öffnen Sie das Spracheinstellungsfenster mit: Menü-> Optionen-> Sprache. Shortcut Keys Quick Access To Menus Strg + O öffnet die Datendatei. Strg + S speichert die Datendatei. Strg + T öffnet die erweiterten Synchronisierungseinstellungen.

  • Seite 48: Generator

    Strg + F5 öffnet das FRA-Kalibrierungsfenster. F6 schaltet den AA-Modus ein / aus. Strg + K schaltet die Anzeige des Smith Chart ein / aus. Strg + F6 öffnet das Fenster AA OSL Kalibrierung. F1 öffnet die Hilfedatei. Generator Strg + Leertaste schaltet den Generator ein / aus. F7 schaltet die FRA-Frequenzerweiterung für MAX2871 ein / aus.

  • Seite 49: Frequenz- / Phasengang-Analysator Und Antennenanalysator

    Frequenz- / Phasengang-Analysator und Antennenanalysator Die Pfeile nach oben / unten ändern den Bereich (Skala) des ersten Diagramms. Strg + Pfeile nach oben / unten ändern den Bereich (Skala) der zweiten und dritten Grafik für AA. Strg + Pfeil links / rechts Anzeige Horizontalzoom einstellen. Mutually Exclusive Functions Sync does not turn on (power button is not One of the following modes is enabled:...

  • Seite 50: Protokolldecoder

    Anstiegsrate des Analogkanals: 0,9 ns. Probenspeicher: bis zu 40.000 Proben pro Kanal. Spitzenwertdetektor-Modus: 5 ns für Analogkanal und 625 ps für Digitalkanal (ohne Anstiegsrate). Mittelungsmodus (Hi Res): bis zu 16777216 (2 ^ 24) mal. ADC: 8 Bit (effektiv bis zu 16 Bit im Hi-Res-Modus und bis zu 12 Bit im Stroboskop-Modus). Impedanz des analogen Kanals: 50 Ohm.

  • Seite 51: Impulsgeber

    Impulsgeber Einstellbare Einschaltdauer. Pulsdauer: 5 (10) ns ..5 s. Impulsperiode: 10 ns ..5s. Ausgangsanstiegsrate: 6 ns. Unter-/Überschreitung: < 3%. Beliebiger Wellenform-Generator Wellenform-Skriptsprache. Integrierter Skript-Compiler. 15 Befehle. Befehlszeit von 5 ns. Von einfachen Ausgabewerten aus dem Speicher über Zyklen, Unterprogrammaufrufe, Verzögerungen etc.

  • Seite 52: Lc Meter

    Kombinierter Multi-Frequenz-FFT-Modus Angenommen, das Signalspektrum ist ein endlicher Satz von relativ schmalbandigen Komponenten. Korrekte Bestimmung des Nyquist-Bandes und Unterdrückung von außerbörslichen Störsignalen. 3dB Frequenzbereich: bis zu 400 MHz (ohne Spektralinversion). FFT-Größe: bis zu 163840 Punkte (Frequenzauflösung bis zu 10 kHz, Spektrogrammbandbreite: 1 GHz). LC Meter Messen Sie Kapazität und Induktivität nach dem Shunt-Thru-Verfahren.
  • Seite 53 0 dB -0.4 dB -1.3 dB -2.7 dB -4.6 dB -6.8 dB -9.3 dB -11.6 -13.9 -17.7 dB Analog channel intrinsic noise level for different values of sensitivity and different bandwidths. Typical RMS voltage (Vrms) with 50 Ohms termination. 400 MHz 25 MHz (BW Limit) 0.1 V / div 1.85 mV...

  • Seite 54: Anhang

    Anhang Beliebige Skriptbefehle des Wellenform-Generators Die Wellenform-Generator-Datei ist im einfachsten Fall eine Textdatei, die die durch ein Semikolon getrennten Werte Spannungen auflistet. Die Werte werden in Millivolt von 0 bis 4095 angegeben. Die Werte werden nacheinander am Generatorausgang angezeigt. Maximale Anzahl der Werte in der Datei: 2048.
  • Seite 55 Die AWG-Funktionen sind nicht auf STOP- und LOOP-Befehle beschränkt. List Of Commands Command Range Function Voltage Runtime (cycles) Pairs 0...4095 the output voltage. U mV DIFF dU - voltage change. Change to dU 4095...4095 STOP 0...4095 stop. U mV to rep. run. LOOP 0...4095 cycling.
  • Seite 56 For macro _COM # lOG0 0...4095 Sets the logic zero and start bit level (default 0). # LOG1 0...4095 Sets the logic 1 level and stop bit level (default 3300). # BITS 5...8 Sets the number of bits for transmission. (Default 8). # PRTY 0...2 Sets parity bit 0 = off, 1 = odd, 2 = even.
  • Seite 57 ================================================ ============================ //Beispiel für den DIFF-Befehl. Generator-Datei für die Sägezahn-Ausgabe. Die Spannung variiert alle 10 ns. TAKT 1; OUT 0; MAIN_LOOP: DIFF 1; // Erhöhen Sie die Spannung an der 1 mV. REPEAT 2998; // Setzt die Anzahl der Wiederholungen auf 2998. DIFF 1;...
  • Seite 58 VERZÖGERUNG 1996; // 1 Taktzyklus geht an den Aufruf des Unterprogramms, 1 Taktzyklus geht an die Rückkehr. RET 0; // dU = 0 - ändert nicht die Spannung des Generators. // ================================================ ============================ CALL N - ruft ein Unterprogramm an der Adresse N auf. Einmaliges Verschachteln von Aufrufen ist erlaubt (Rückgabestapel = 2 Wörter).
  • Seite 59 # AMP 100; # AUTOR 0; // Deaktivieren Sie den Autorun nach dem Herunterladen der Datei (Standard ist 1). # DCOM 1; // Standardbefehl ist _COM (statt OUT). # BAUD 9600; // Exchange Baud rate (gesetzter Takt hat Vorrang vor #CLOCK). # PRTY 0;...

  • Seite 60: Erweiterung Des Frequenzbereichs Für Fra Und Aa

    Externe Module auf Basis von ADF4351, MAX2870, MAX2871 Chips und RF-Mischerchip werden ebenfalls unterstützt. Die Module erweitern den Frequenzbereich im FRA-Modus auf bis zu 4,4 GHz oder 6,2 GHz. Weitere Informationen finden Sie unter OSA-6G-Modul online http://www.osa103.ru. Installation der Software unter Linux (Ubuntu) Das Programm kann unter Linux unter Verwendung der Wine Umgebung ausgeführt werden.

  • Seite 61: Nützliche Befehle

    > sudo gedit /etc/udev/rules.d/osa103.rules Diese Datei enthält 2 Zeilen. Dateiinhalt: ACTION == "add", ATTRS {idVendor} == "0403", ATTRS {idProduct} == "6001", MODE = "0666" ACTION == "add", ATTRS {idVendor} == "0403", ATTRS {idProduct} == "6001", RUN + = "/ sbin / rmmod ftdi_sio usbserial".

  • Seite 62: Systemkalibrierung Und Debug-Informationen

    Um auf die Informationen zur Systemkalibrierung und zum Debuggen zugreifen zu können, ist es notwendig, zuerst die Datei Osa103.ini zu bearbeiten. Öffnen Sie die Datei in einem Texteditor (z.B. Notepad) und fügen Sie unter[System] folgende Zeile hinzu: debug = 1 Speichern Sie die Datei, starten Sie das Programm neu und verwenden Sie es dann: Menü->...

  • Seite 63: Vorbereitung

    Kalibrierungsverfahren Vorbereitung Stellen Sie die Modeschalter J1 und J2 auf die Position 1-2 (siehe: Modeschalter). Schließen Sie das Modul an und lassen Sie es 3 Minuten aufwärmen. Generator-Kalibrierung Schließen Sie das Referenzspannungsmesser an den Generatorausgang an. Drücken Sie die Taste [Test 0V] (Pos. 2) und drehen Sie den Trimmer R18, um die Spannung auf 0 V einzustellen.

  • Seite 64: Debug-Informationen

    Debug-Informationen Verwenden: Menü-> Datei-> USB Debug Daten, um die Anzeige von USB Debugging Informationen zu ermöglichen. Strobemodus (ETS) Verwenden Sie Menu-> File-> ETS Debug Data, um die Anzeige von ETS Debugging Informationen zu ermöglichen. Übersetzung ins Deutsche von Jörg - DD8JM mit Hilfe von www.deepl.com...
