Schnittstelle RS232
Die Buchse RS232 ist vorgesehen zum Anschluss des Moduls SECU-
®
TEST
PSI (Zubehör), das in den Deckel des SECUTEST
werden kann, zum Anschluss eines PCs oder Barcodelesers.
22.1 Übertragung der Messergebnisse zum SECUTEST
Die Ergebnisse der Prüfungen – ausgenommen Einzelmessungen (Schal-
terstellung MENUE) und Funktionstest – können vom SECUTEST
®
zum Modul SECUTEST
PSI übertragen, dort gespeichert und jederzeit
als Mess-, Prüf- und Statistikprotokoll ausgedruckt werden.
22.2 PC-Verbindung
Die Verbindung zu einem IBM-kompatiblen PC ist ebenfalls möglich. Die-
ser wird an die Schnittstelle des Prüfgerätes oder bei bereits installiertem
®
Modul SECUTEST
PSI an dessen Schnittstellenbuchse angeschlossen.
22.2.1 Auswertung der Messergebnisse über Software
Mit komfortablen Softwareprogrammen wie z. B. PC.doc-WORD,
-ACCESS oder PS3 lassen sich Mess- und Prüfprotokolle bequem erstel-
len und die gemessenen Daten archivieren.
22.2.2 Steuerung über Schnittstellenbefehle
Mit Hilfe von Schnittstellenprotokollen können sämtliche Tastenfunktionen
®
des SECUTEST
SIII simuliert und folgende Parameter abgefragt werden:
• Messart und Messbereich
• Prüfanschluss
• Fortschritt der Messung
• Messergebnisse im Detail
62
22.3 Schnittstellendefinition und -protokoll
®
SIII eingesetzt
Die Schnittstelle des SECUTEST
Technische Daten:
®
Baudrate
PSI
Zeichenlänge
®
Parität
SIII
Stopbit
Datenprotokoll

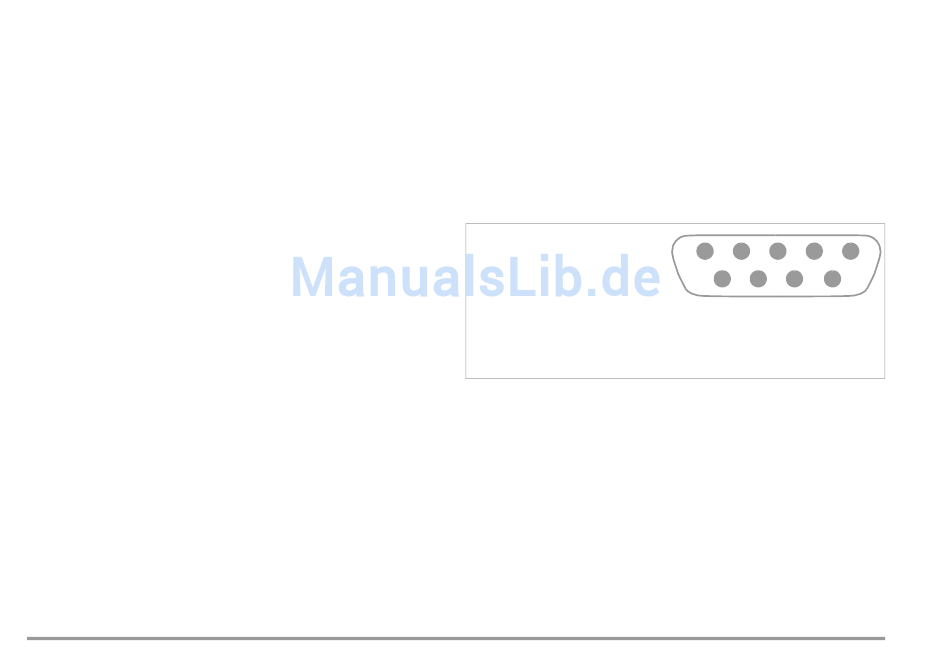

Belegung der 9-poligen D-SUB-Anschlussbuchse:
1: Extern In + (nur für interne Zwecke)
2: TXD (Senderausgang)
3: RXD (Empfängereingang)
4: Extern In +
5: GROUND
6: +5 V (500 mA-Ausgang, nur für Barcodeleser)
7: Ext. In –
8: Steuerausgang
9: +9 V (nur für PSI-Modul)
®
SIII entspricht der RS232-Norm.
9600 Baud fest
8 Bit
keine
1
nach DIN 19244
X_ON / X_OFF-Protokoll
1
2
6
