Messung von Schutzleiterwiderständen
PE
Definition
Der Schutzleiterwiderstand ist
die Summe folgender Wider-
stände:
• Widerstand des Leiters der
Anschlussleitung oder
Geräteanschlussleitung
• Übergangswiderstände der
Steck- und Klemmverbin-
dungen
• ggf. Widerstand der Verlän-
gerungsleitung
Gemessen wird jeweils
• zwischen jedem berührbaren leitfähigen Teil des Gehäuses und den
Schutzkontakten des Netz-, Gerätesteckers (bei abnehmbarer Netz-
anschlussleitung) oder dem Schutzleiteranschluss bei fest installierten
Geräten.
• als Vierpol-Messung
• bei Geräteanschlussleitungen zwischen den Schutzkontakten des
Netzsteckers und den Schutzkontakten des geräteseitigen Anschluss-
steckers
• bei Verlängerungsleitungen zwischen den Schutzkontakten des Netz-
steckers und den Schutzkontakten der Kupplung
GMC-I Gossen-Metrawatt GmbH
Ω

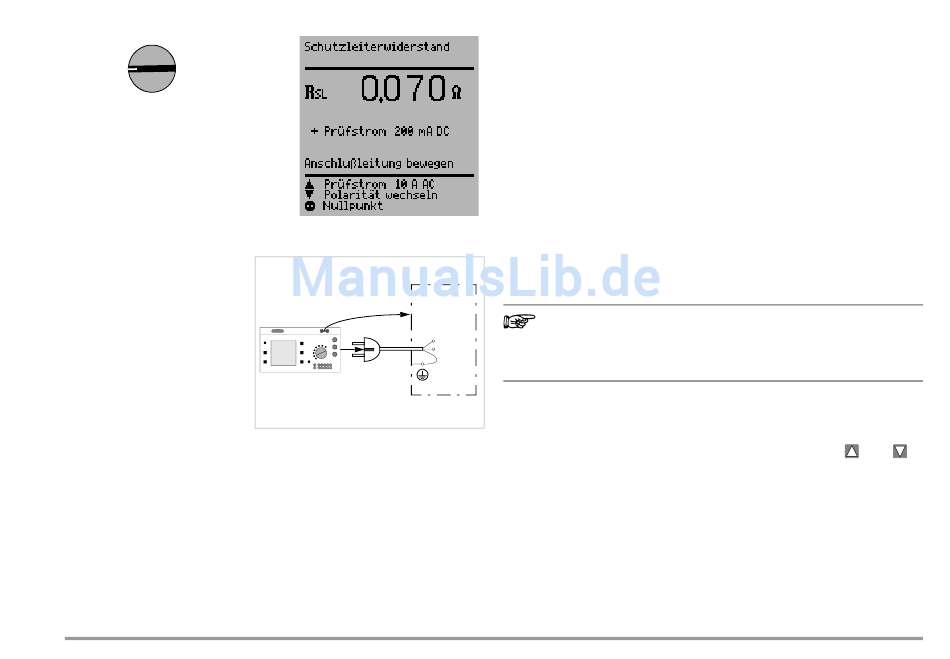

Anschluss von Geräten der Schutzklasse I an Prüfdose
Bei Anschluss des Prüflings wird der Widerstand zwischen Schutzleiter-
anschluss an der Prüfdose bzw. an der Buchse SL und dem Sondenan-
schluss am Prüfling (Berührung leitfähiger Teile des Gehäuses) gemessen.
➭ Kontaktieren Sie zur Messung des Schutzleiterwiderstandes die
Sonde mit einem mit dem Schutzleiter verbundenen leitfähigen Teil des
Gehäuses.
Während der Messung muss die Anschlussleitung nur insoweit, wie die An-
schlussleitung bei der Instandsetzung, Änderung oder Prüfung zugänglich
ist, bewegt werden.
Tritt bei der Handprobe während der Prüfung auf Durchgang eine Wider-
standsänderung auf, muss angenommen werden, dass der Schutzleiter
beschädigt oder eine Anschlussstelle nicht mehr einwandfrei ist.
Prüfungen an Verlängerungsleitungen
Zum Prüfablauf siehe Kap. 15.7 auf Seite 40.
Hinweis
„Anschluss des Prüflings: SK I/II" wird nicht bei der Einzelmes-
sung eingeblendet, sondern nur während des automatischen
Prüfablaufs.
Wahl von Prüfstromstärke und Polarität
Die Prüfstromstärke (200 mA DC oder 10 A AC/25 A AC (Merkmal G01)) sowie die
Polarität des Prüfstromes können durch Drücken der Tasten
umgeschaltet werden.
Prüfung mit Prüfstrom 10 A oder 25 A (Merkmal G01)
Die Prüfzeit beträgt max. 30 s (Festwert) bei 10 A- oder 25 A-Prüfstrom.
Nach Ablauf dieser Messzeit wird der zuletzt gemessene Wert eingefro-
ren, „Data Hold, Messung abgeschaltet" erscheint. Bei Erwärmung des
Prüfgeräts kann eine Wiederholung der Prüfung erst nach einer Wartezeit
von 1 Minute gestartet werden. Bei der Prüfung mit 10 A oder 25 A kann
die letzte Messung wiederholt werden, falls die Prüfung nicht bestanden
wurde.
bzw.
