Sonderfall fest installierte Geräte der Schutzklasse I
!
Achtung!
Schalten Sie vor Anschluss des Prüfgeräts das Netz des Prüf-
lings frei!
➭ Entfernen Sie die Netzanschluss-Sicherungen im Prüfling und trennen
Sie den Anschluss des Neutralleiters N im Prüfobjekt auf.
➭ Schließen Sie zur Messung des Isolationswiderstands die Sonde am
Außenleiter L des Prüflings an.
Ablauf
!
Achtung!

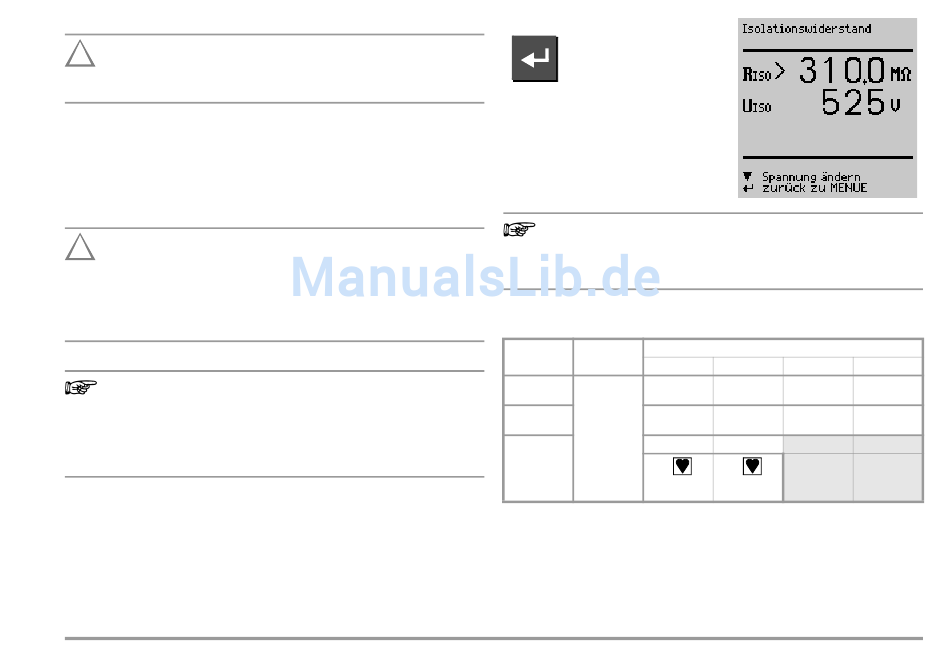

Messung des Isolationswiderstandes (Ersatzableitstrom)
Die Prüfung efolgt mit bis zu 500 V, diese ist zwar strombe-
grenzt (I < 10 mA), bei Berührung der Anschlüsse (L oder N) be-
kommt man einen elektrischen Schlag, der zu Folgeunfällen
führen kann.
Hinweis
Bei der Isolationswiderstandsmessung müssen alle Schalter am
Gerät auf „Ein" stehen, das gilt auch für temperaturgesteuerte
Schalter oder Temperaturregler.
Bei Betriebsmitteln mit Programmschaltwerk muss in allen Pro-
grammstufen gemessen werden.
GMC-I Gossen-Metrawatt GmbH
R-ISO
Messung auslösen
Die Nennspannung beträgt hierbei
500 V DC.
Sie können die Nennspannung im Be-
reich von 50 V bis 550 V DC einstellen.
Hinweis
Bei Neustart der Isolationsmessung aus dem Menü ist immer
500 V als Nennspannung eingestellt. Die Leerlaufspannung ist
stets höher als die Nennspannung.
Minimal zulässige Grenzwerte des Isolationswiderstands
Prüfnorm
Prüfspannung
SK I
VDE 0701
1 MΩ
Teil 1:2000
VDE 0702:
1 MΩ
2004
500 V
2 MΩ
VDE 0751:
2001
70 MΩ
* für Geräte der Schutzklasse I mit eingeschalteten Heizelementen
Hinweise zur Prüfnorm VDE 0702
Bei Geräten der Schutzklassen II und III und bei batteriegespeisten Gerä-
ten müssen Sie mit der Sonde jedes berührbare leitfähige Teil abtasten
und den Isolationswiderstand und/oder den Ableitstrom messen.
Bei batteriegespeisten Geräten ist die Batterie während der Messung ab-
zuklemmen.
R
ISO
SK II
SK III
Heizung
2 MΩ
0,25 MΩ
0,3 MΩ *
2 MΩ
0,25 MΩ
0,3 MΩ *
7 MΩ
70 MΩ
19
