E' VIETATO ASPORTARE LA COPERTURA IN
PLAsTICA TRAsPARENTE TRANNE CHE PER I C.A.T. AU-
TORIZZATI EDILKAMIN
E' VIETATO MANOMETTERE LA CUSTODIA PLA-
STICA DELLE PERIFERICHE DOMOKLIMA
E' OBBLIGATORIO PREVEDERE UN TERMOSTATO
A CONTATTO A RIARMO AUTOMATICO sULLA MANDATA
DEL GRUPPO DI POMPAGGIO MIsCELATO PER LA BAssA
TEMPERATURA.
TALE TERMOsTATO HA LO sCOPO DI sPEGNERE IL CIR-
COLATORE DEL GRUPPO DI POMPAGGIO (collegamento
in serie all'alimentazione del circolatore proveniente dalla
centralina RIsCALDA) sE LA TEMPERATURA DI MANDATA
SUPERASSE I 45°- 48°C.
E' COMUNQUE COMPITO DELL'INSTALLATORE DEFINIRE
LA TEMPERATURA MASSIMA DELL'ACQUA NEL PAN-
NELLO RADIANTE AL FINE DI NON CREARE SITUAZIONI
PERICOLOsE O POTENZIALMENTE DANNOsE.
3.L'INTERFACCIA UTENTE
Dal modulo DOMOKLIMA GRAPHICA è possibile gestire tutti
componenti del sistema.
Il collegamento BUS connette la console grafica con i moduli
SOLARBOL e CALDAIA CALGARY/ORLANDO nel caso degli
impianti ACS, mentre connette i moduli SOLARBOL, CALDA-
IA CALGARY/ORLANDO, RISCALDA nel caso degli impianti
COMBI.
E' possibile dal pannello grafico scegliere la periferica da con-
trollare.

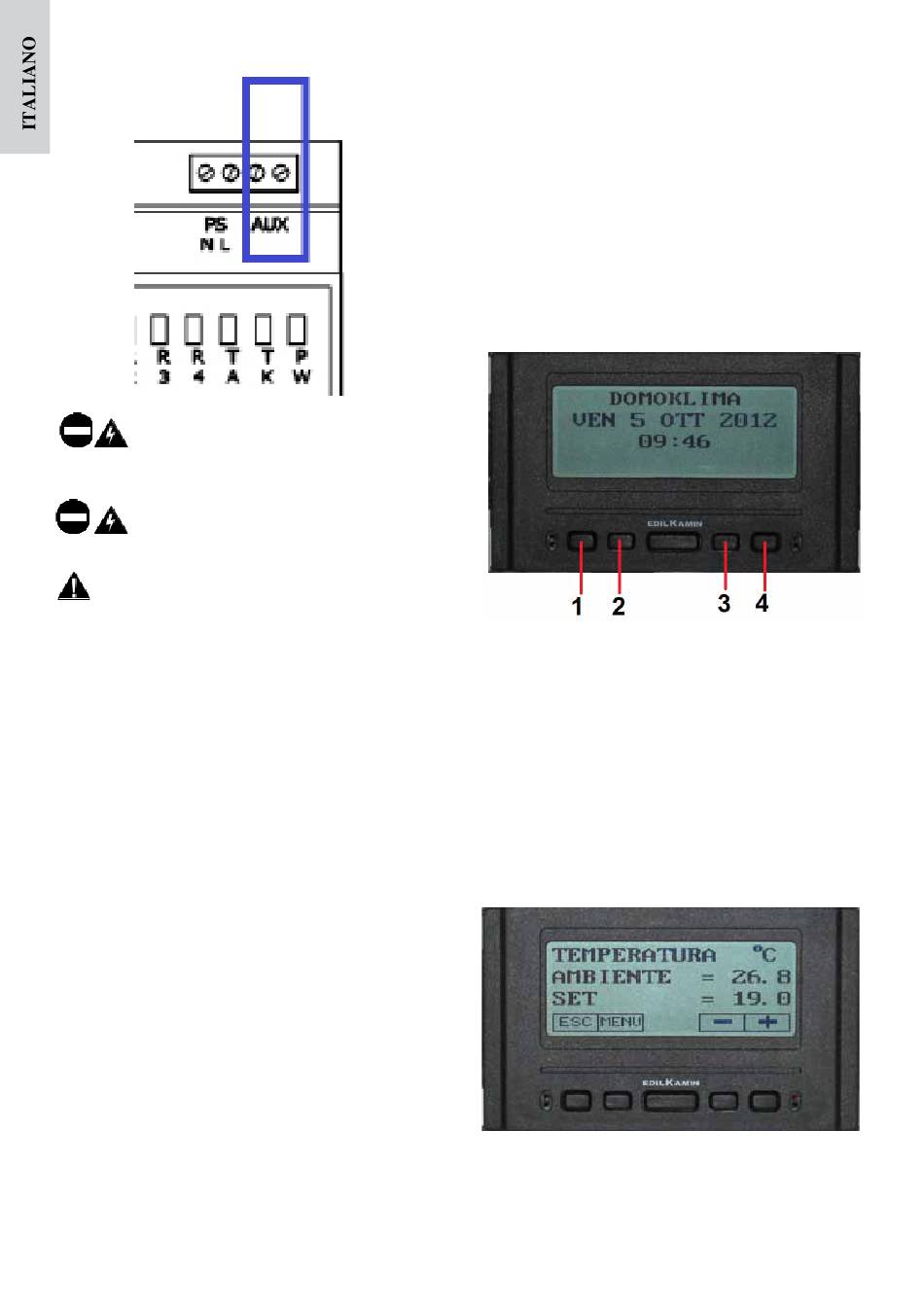

La console grafica è dotata di n°4 tasti (il tasto centrale è solo
un elemento decorativo) non identificati da nessuna icona; le
funzioni che assumeranno variano e saranno di volta in volta
definite sullo schermo.
Per comodità di esposizione, identificheremo i tasti con un
numero.
In generale le schermate che appaiono su GRAPHICA cambia-
no ciclicamente ad intervalli di pochi secondi.
Per bloccare una videata, premere contemporaneamente il
tasto 1 ed il tast 4.
La connessione tramite BUS permette di de localizzare alcune
informazioni come la data e l'orario.
Tale settaggio deve essere impostato sulla caldaia CALGARY/
ORLANDO e automaticamente si diffonderà sull'intera rete.
Le schermate visibili del pannello grafico dipendono da quale
periferica è settata.
In generale ciclicamente si ripeterà la schermata della data e
ora, successivamente la schermata della periferica settata;
Premendo un qualsiasi pulsante si accede alla schermata del
settaggio temperatura ambiente:
Con i tasti 3 e 4 si decide il sET di temperatura ambiente. Por-
tando il valore sotto i 5°C (OFF) la sonda ambiente sul pannello
grafico si disabilita; questa possibilità è utile in presenza di un
termostato ambiente collegato a SOLARBOL o RISCALDA.
Quando è estate è necessario selezionare sulla CONSOLE
la stagione estiva, mentre se si va via dall'abitazione per un
- 32
-
