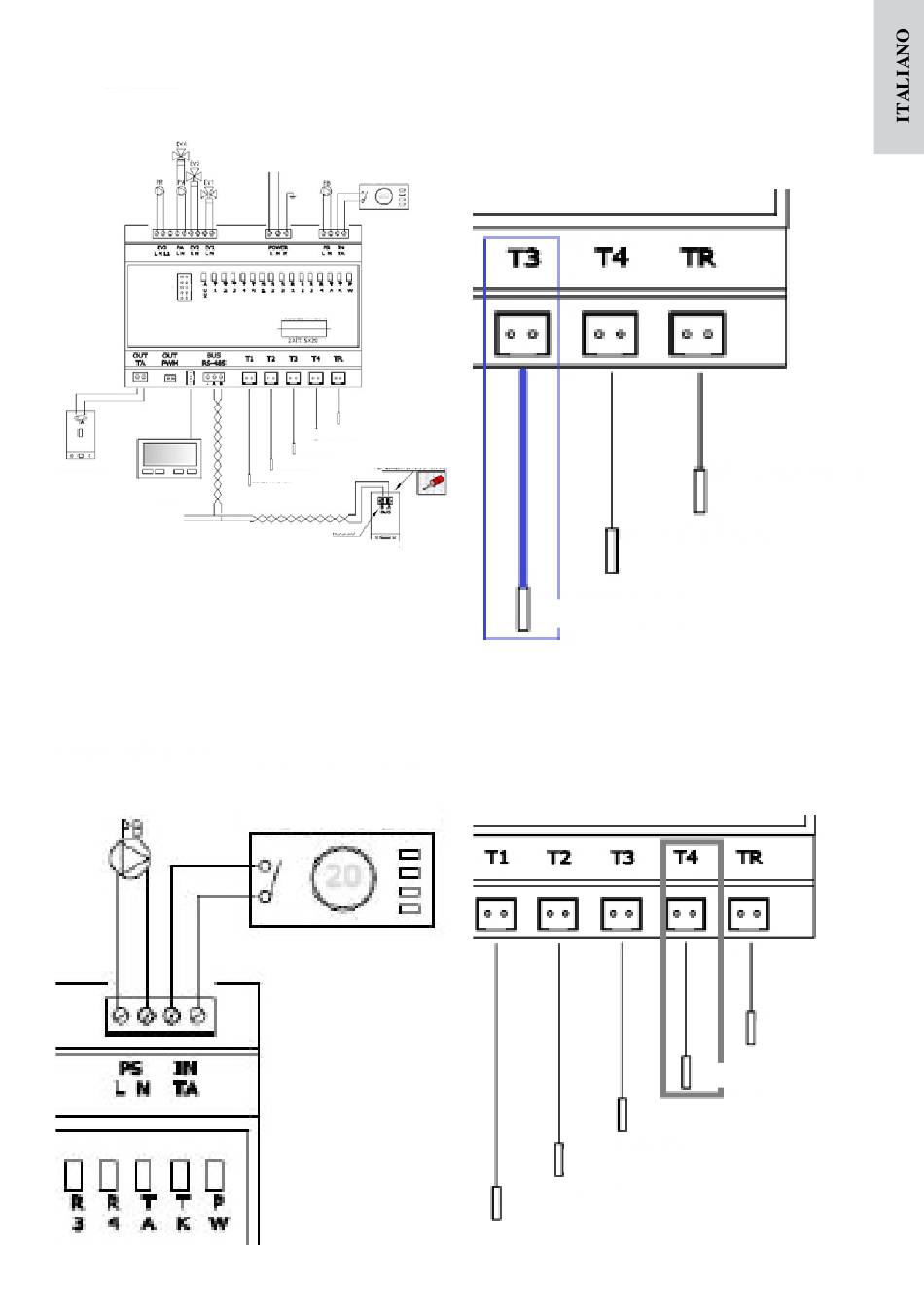

Di seguito lo schema elettrico della centralina SOLARBOL:
PA= 230 Vac MAX 80W
PR= 230 Vac MAX 80W
PS= 230 Vac MAX 80W
PB= 230 Vac MAX 80W
EV1=EV2=EVA 230 Vac MAX 30W
DEVIATRICE RITORNO AUTOMATICO
porta
seriale
caldaia a gas
consolle graphica
cod. 681650
Bus DOMOKLIMA
Come dallo schema d'impianto a pag. 5 (a cui fare sempre
riferimento per le connessioni idrauliche) si può osservare che
la centralina gestisce:
1. Circolatore della stazione solare
(v.di scheda tecnica stazione solare)
Il circolatore in questione più impropriamente è chiamato pom-
pa solare. Si trova all'interno della stazione solare.
E' necessario collegarla ai due morsetti a vite identificati come
PS (L=fase, N=neutro)
CIRCOLATORE
BASSA TEMP.
Alim. elettrica
230V-50Hz
Circolatore
Termostato
bassa temp.
ambiente di zona
fusibile interno
sonda NTC 10K
sonda PT 1000
intestare il cavetto con
puntalino cembre(RP-P10)
sonda PT 1000
lunghezza 10 mm-Ø 1,6
mm per conduttori 0,25/1,5
sonda NTC 10K
mmq
sonda NTC 10K
rosso
caldaia
pellet
TERMOSTATO
AMBIENTE DI ZONA
2. Sonda pannello solare (cavo blu)
Tale sonda in DOMOKLIMA è chiamata T3.
Va inserita nel pozzetto presente nell'ultimo pannello solare (da
cui l'acqua esce per andare nel bollitore; deve essere quindi
bloccata nella posizione per evitarne lo sfilamento. Dovendo
resistere alle temperature più elevate del sistema, è stata scelta
una sonda PT1000 con campo d'impiego da -10°C a 200°C.
sonda PT 1000
3. sonda mandata circuito solare (cavo grigio)
Tale sonda in DOMOKLIMA è chiamata T4.
Va inserita in apposito pozzetto predisposto sulla mandata della
stazione solare (da cui l'acqua esce per andare nel pannello so-
lare); deve essere quindi bloccata nella posizione per evitarne
lo sfilamento. Nel caso utilizzare della pasta conduttiva. Doven-
do resistere a temperature abbastanza elevate, è stata scelta
una sonda PT1000 con campo d'impiego da -10°C a 150°C.
sonda NTC 10K
sonda NTC 10K
- 15
-
sonda NTC 10K
sonda PT 1000
sonda NTC 10K
sonda PT 1000
sonda PT 1000
