2.3.6 DK SOLARBOL
Edilkamin fornisce un solo codice per tutte le tipologie di perife-
riche DK cod.679190.

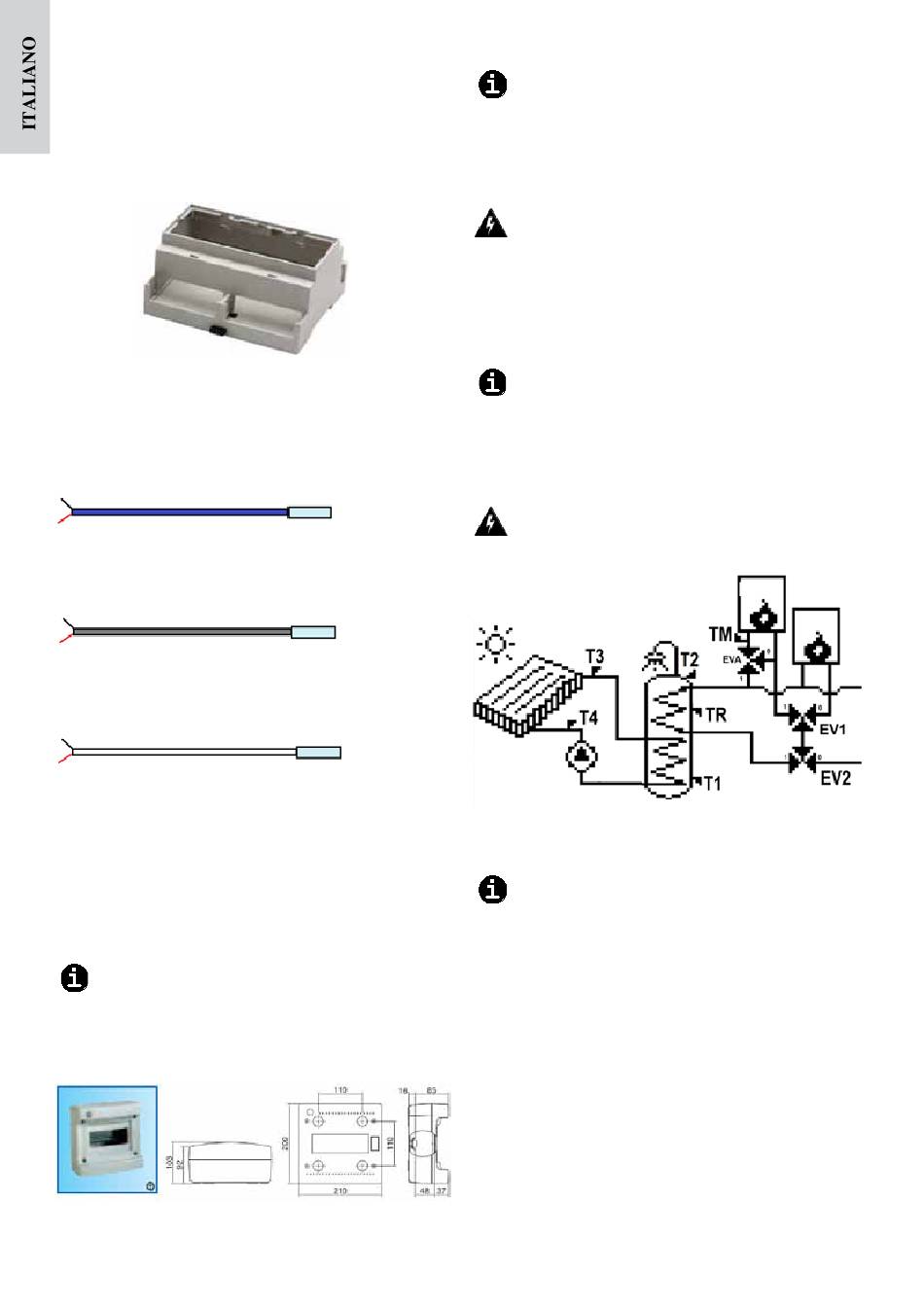

La periferica viene consegnata in una scatola di cartone con
all'interno una serie di componenti:
- n°1 periferica DOMOKLIMA neutra su scatola con fissaggio su
barra DIN
- n°8 ingressi mix
- n°5 uscite relais
- n°1 uscita triac
- n°1 uscita 0-10/PWM
- n°1 BUS RS485
- n°1 sonda PT1000 cavo blu
campo di lavoro: -10°C ÷200°C
lunghezza cavo: 50cm
- n°1 sonda PT1000 cavo grigio
campo di lavoro: -10°C ÷150°C
lunghezza cavo: 50cm
- n°3 sonda NTC 10K cavo bianco
campo di lavoro: -10°C ÷100°C
lunghezza cavo: 100cm
All'atto della messa in servizio dell'impianto, un C.A.T. autoriz-
zato Edilkamin provvederà a programmare "battezzando" così
le centraline; nel caso in questione la periferica diverrà SOLAR-
BOL.
La scatola che contiene la centralina è predisposta per il fissag-
gio su barra DIN oppure a parete tramite asole sul lato posterio-
re e tasselli a muro.
Edilkamin consiglia di inserire la periferica in un cen-
tralino standard dotato di barra DIN almeno a 6 moduli (occu-
pazione della periferica). È indicato utilizzare un 8 moduli per
prevedere all'interno anche un interruttore che sezioni l'alimen-
tazione della periferica.
L'alimentazione alla centralina può essere fornita sempli-
cemente all'interno del quadro elettrico collegando la fase, il
neutro e la messa a terra (230V 50 Hz).
Nel caso in cui si fissasse a muro, l'alimentazione può essere
data tramite cavo con spina elettrica oppure direttamente da un
interruttore bipolare.
Al fine di evitare contatto accidentale di persone
con morsetti o elementi delle periferiche DOMOKLIMA, è
obbligatorio riporle in cassette di derivazione o contenitori
plastici adeguati all'utilizzo.
E' indispensabile sezionare l'impianto elettrico della cen-
tralina DK dal resto con adeguato interruttore bipolare per
potenza assorbita.
L'impianto elettrico e i collegamenti elettrici sulla
centralina e i componenti dell'impianto idraulico dovranno
essere eseguiti da installatore specializzato in possesso
dei requisiti secondo la legislazione vigente
L'installatore rilascerà Dichiarazione di Conformità alle
norme e leggi vigenti.
E' obbligatorio avere un impianto con messa a terra
efficiente conforme alle norme e leggi vigenti.
pompa solare
Lo schema precedente propone la denominazione delle varie
sonde per SOLARBOL e delle valvole deviatrici a 3 vie.
TM è la lettura di mandata interna alla CALGARY/
ORLANDO.
- 14
-
PELLET
GAS
bollitore
