E' indispensabile prevedere una valvola miscelatrice
termostatica regolabile all'uscita dell'A.C.S. per evitare lo
scottamento specialmente durante la disinfezione anti-
legionella
Installare sempre senza alcuna deroga la valvola di
sicurezza opportuna per il bollitore. Il dimensionamento
è a cura del progettista/installatore. Prevedere opportuno
sistema di scarico in fogna con imbuto anti-riflusso.

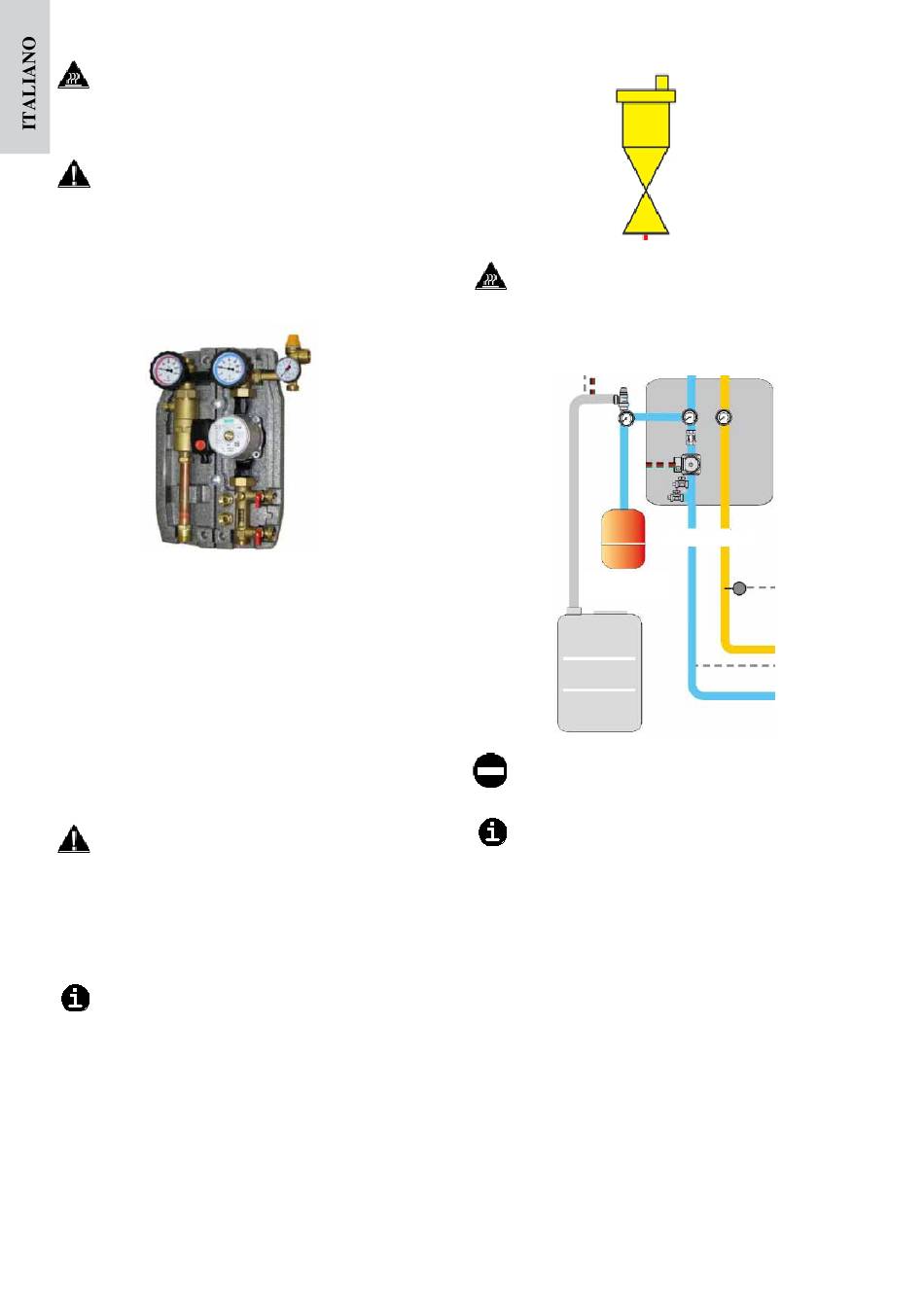

2.3.2 stazione solare
Permette di veicolare il fluido vettore dai pannelli solari sino al
bollitore per scambiare l'energia solare con l'acqua; le caratteri-
stiche sono le seguenti:
- Scarico/carico impianto solare con rubinetto di esclusione
circuito operativo. In tal modo il carico dell'impianto è fattibile
semplicemente senza sfiati automatici sul tetto.
(ATTENZIONE: nel caso prevedeste sfiati automatici
sull'impianto solare del tetto, installare anche rubinetti di
esclusione degli stessi che devono essere chiusi durante il
funzionamento del sistema)
- Misuratore e regolatore di flusso
- Circolatore solare Low Energy con pressacavo
- Valvole di mandata e ritorno con sistema di non ritorno e ma-
niglia porta termometro per chiusura valvola o esclusione non
ritorno
- Disaeratore in ottone con sfiato manuale
- Isolamento in EPP
- Piastra di ancoraggio a muro o bollitore
Il collegamento tra stazione solare e pannelli solari
deve essere effettuato con tubi adatti alle temperature e
alle pressioni che il fluido vettore potrebbe raggiungere
anche in caso di vaporizzazione dello stesso.
I tubi di collegamento vanno coibentati con "coppelle" in
materiale idoneo a resistere alle temperature che il fluido
potrebbe raggiungere, anche in caso di vaporizzazione
dello stesso.
Il fluido caricato nell'impianto solare da personale
specializzato deve essere specifico per i circuiti solari
termici di questo tipo. si consiglia di utilizzare una miscela
di glicole propilenico e acqua opportunamente additivate.
Glicoli etilenici o altri additivi non specifici per l'utilizzo
richiesto invecchiano prematuramente alle temperature in
gioco provocando corrosione, invecchiamento e incrosta-
zione a carico dei componenti con seguente diminuzione
dell'efficienza del sistema
Nel caso si vogliano installare degli sfiati automatici sulla
sommità dell'impianto solare, prevedere sempre dei rubi-
netti di chiusura (valvole di intercettazione) normalmente
chiusi
Non dimenticare mai di collegare lo scarico della
valvola di sicurezza ad un serbatoio per evitare che il fluido
bollente misto a vapore schizzi nel locale termico ustionan-
do eventuali persone. Inoltre raccogliendo il fluido, lo si
può riutilizzare per riempire nuovamente il circuito
vaso espansio-
ne solare
NON CHIUDERE LO sCARICO DELLA VALVOLA DI
sICUREZZA PER NEssUNA RAGIONE
un corretto dimensionamento dei sistemi di sicurez-
za e prevenzione dovrebbe garantire il contenimento delle
sovratemperature e sovrappressioni; in ogni caso è buona
norma coprire i pannelli solari durante prolungate assenze
dall'abitazione in periodi di forte irraggiamento solare.
2.3.3 Vaso di espansione solare
Il vaso di espansione è un sistema di prevenzione in quanto
evita che l'aumento di volume del fluido dovuto al riscaldamento
si traduca in un aumento di pressione eccessivo. Ciò è reso
possibile grazie ad una membrana che si espande contro una
camera in pressione piena d'aria. Senza di esso si raggiunge-
rebbero pressioni tali da far intervenire la valvola di sicurezza
svuotando anche parzialmente l'impianto. Un vaso solare è
differente da un vaso per il circuito di riscaldamento o per il sa-
nitario in quanto i materiali utilizzati resistono a temperature più
alte. Il vaso sanitario invece è costruito con materiali compatibili
con l'utilizzo sanitario dell'acqua contenuta.
- 10
-
Valvola di
intercettazione
normalmente
chiusa
stazione solare
