EX4

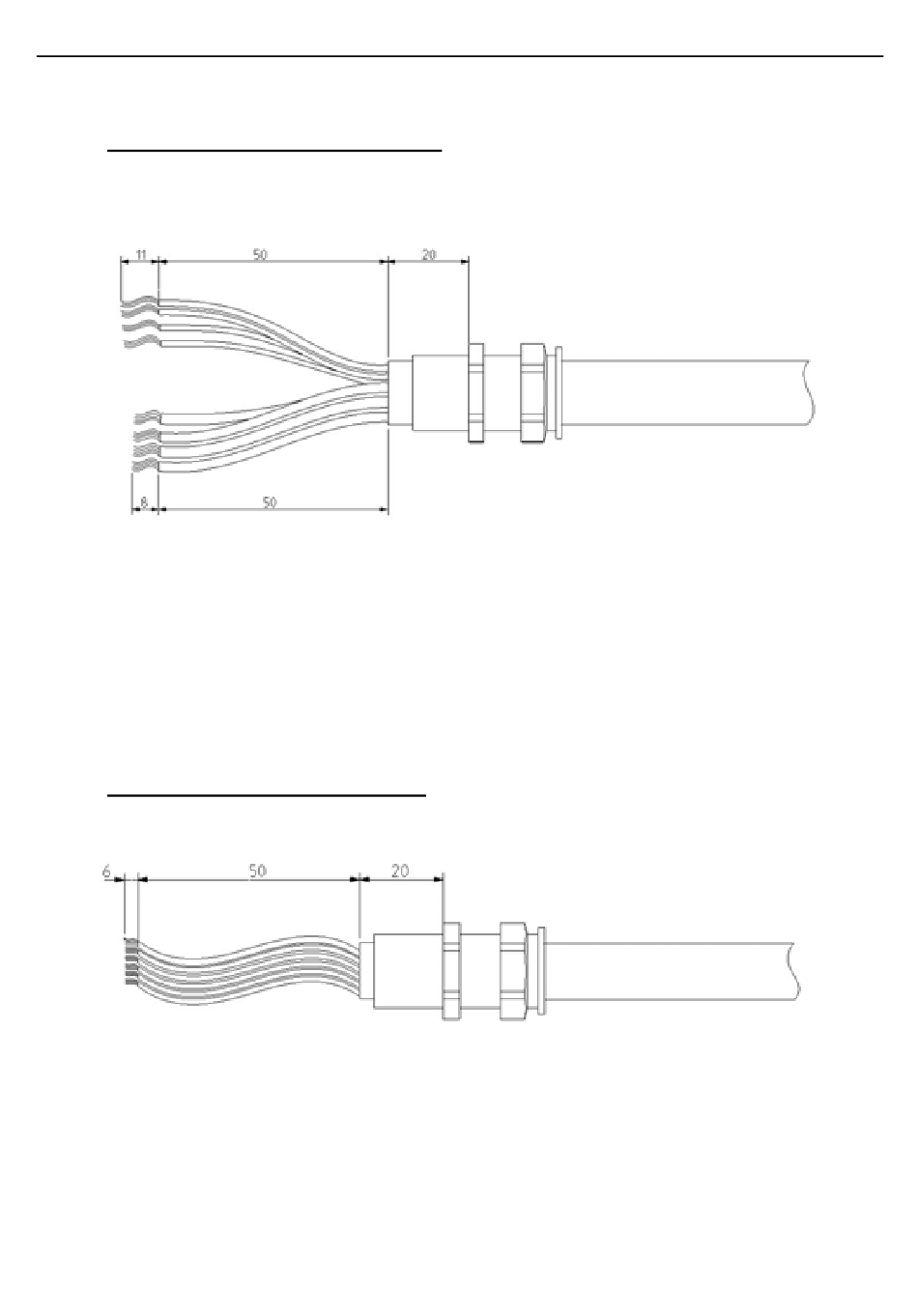

5.5.5 Vorbereitung des Leistungskabels

Phasen U, V, W und Erdung:
Adern TH+BR:
* Hinweis: Die in der Zeichnung angegebenen Maße haben rein informativen Charakter.
Bei der Option "Verlängerung der Abschirmung" 1 bis 2 zusätzliche Adern mit Kabelschuh.

5.5.6 Vorbereitung des Sensorskabels

Adern S1, S2, S3, S4, R1, R2: Leiterquerschnitt 0,14mm² bis 1,5mm²
* Hinweis: Die in der Zeichnung angegebenen Maße haben rein informativen Charakter.
Bei der Option "Verlängerung der Abschirmung" 1 zusätzliche Ader mit Kabelschuh.
Leiterquerschnitt 0,2mm² bis 6mm²
Leiterquerschnitt 0,14mm² bis 2,5mm²
PVD 3566A – 12/2004
www.comoso.com
38
* Siehe Hinweis
* Siehe Hinweis
