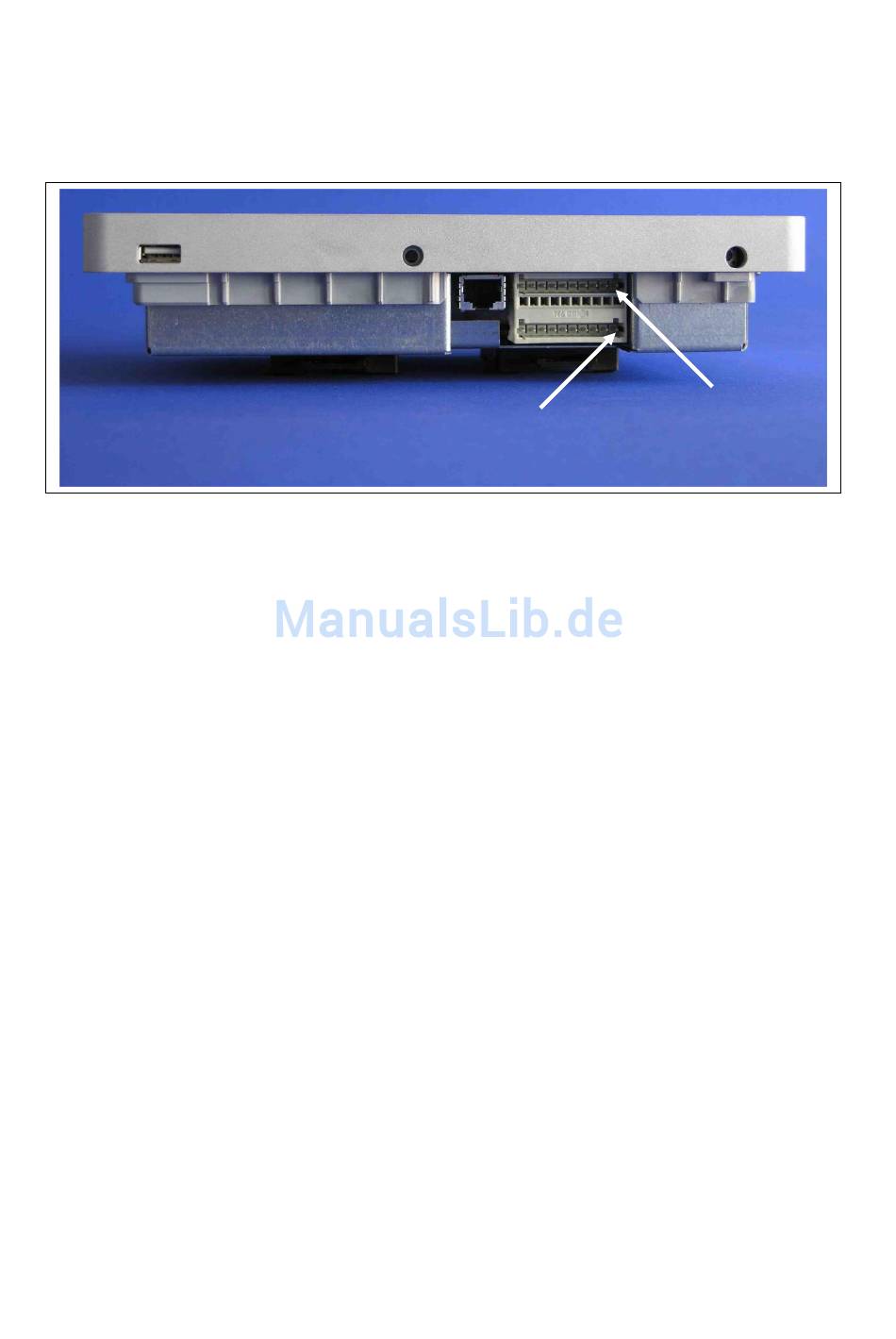

3 Hardwarebeschreibung

USB RESET
Ethernet
CON220-1/Pin1
CON220-2/Pin1
LCom Verbindungsstecker

3.1 Spannungsversorgung

Die Spannung für das LCom wird über UB+/GND (CON220-1) an das UMB-EAK
angelegt. Erlaubt sind Spannungen im Bereich von 10VDC bis 28VDC. Der Eingang
ist verpolgeschützt und gegen Surge und Burst abgesichert.
Die Spannungsversorgungen für das GPRS-Modem (GUB_2/GND) und das Party-
Line Modem (GUB_3/GND) sind am Stecker CON220-1 abzugreifen. Abhängig vom
Zustand des Modems, kann das LCom diese beiden Spannungen ein- und
ausschalten.
Die Spannung für das UMB-Netzwerk (GUB1/GND) steht an CON220-1 zur
Verfügung. Der Ausgangsstrom darf maximal 4 Ampere betragen! Werden höhere
Ströme benötigt, sind die Heizleitungen der Sensoren getrennt zu versorgen und
abzusichern.
Alle Ausgangsspannungen sind kurzschlussfest.

3.2 Bedienung

Die Standard Funktionen des LCom können über den Touch Screen bequem bedient
werden. Für die Konfiguration empfehlen wir den Anschluss eines Keyboards mit
USB-Anschluss, oder den Anschluss eines PCs/Laptops via LAN und die
Verwendung des Service-Programms am PC.
