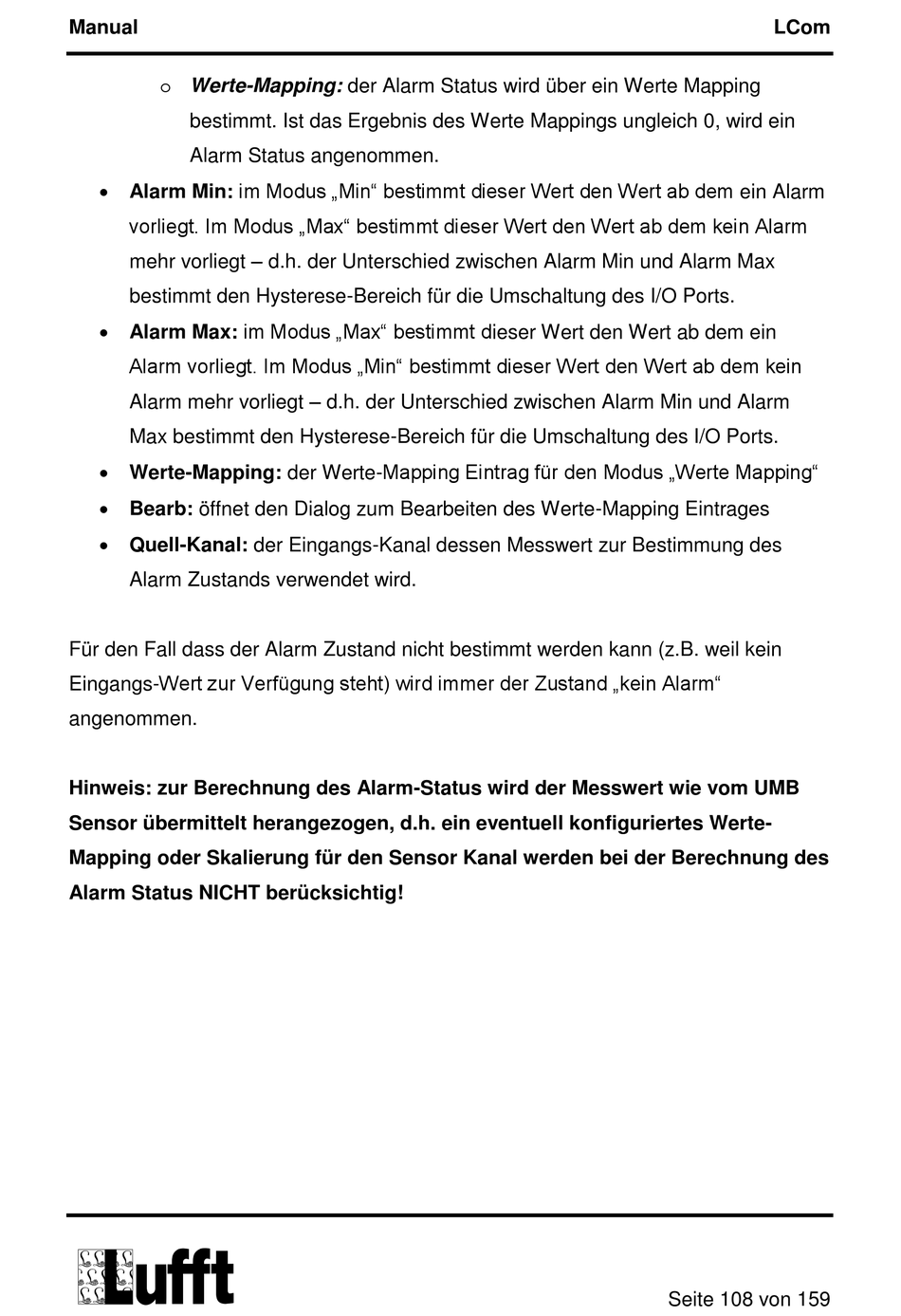

Lufft LCom Betriebsanleitung Seite 108

Manual
o Werte-Mapping: der Alarm Status wird über ein Werte Mapping
bestimmt. Ist das Ergebnis des Werte Mappings ungleich 0, wird ein
Alarm Status angenommen.
 Alarm Min: im Modus „Min" bestimmt dieser Wert den Wert ab dem ein Alarm
vorliegt. Im Modus „Max" bestimmt dieser Wert den Wert ab dem kein Alarm
mehr vorliegt – d.h. der Unterschied zwischen Alarm Min und Alarm Max
bestimmt den Hysterese-Bereich für die Umschaltung des I/O Ports.
 Alarm Max: im Modus „Max" bestimmt dieser Wert den Wert ab dem ein
Alarm vorliegt. Im Modus „Min" bestimmt dieser Wert den Wert ab dem kein
Alarm mehr vorliegt – d.h. der Unterschied zwischen Alarm Min und Alarm
Max bestimmt den Hysterese-Bereich für die Umschaltung des I/O Ports.
 Werte-Mapping: der Werte-Mapping Eintrag für den Modus „Werte Mapping"
 Bearb: öffnet den Dialog zum Bearbeiten des Werte-Mapping Eintrages
 Quell-Kanal: der Eingangs-Kanal dessen Messwert zur Bestimmung des
Alarm Zustands verwendet wird.
Für den Fall dass der Alarm Zustand nicht bestimmt werden kann (z.B. weil kein
Eingangs-Wert zur Verfügung steht) wird immer der Zustand „kein Alarm"
angenommen.
Hinweis: zur Berechnung des Alarm-Status wird der Messwert wie vom UMB
Sensor übermittelt herangezogen, d.h. ein eventuell konfiguriertes Werte-
Mapping oder Skalierung für den Sensor Kanal werden bei der Berechnung des
Alarm Status NICHT berücksichtig!
