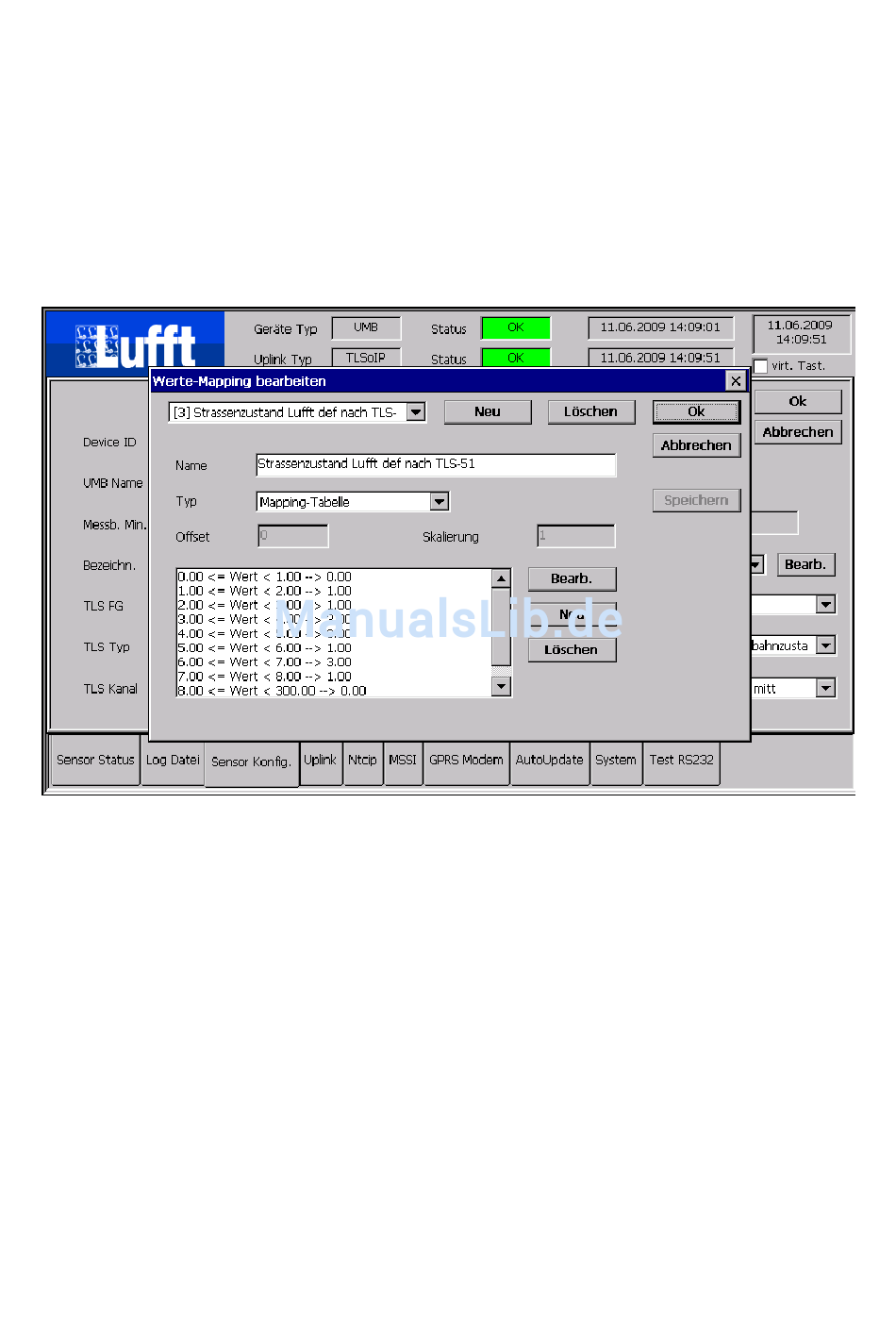

5.6.1 Werte-Mapping

Über das Werte-Mapping können insbesondere kodierte Werte wie Fahrbahnzustand
oder Niederschlagsart umgerechnet bzw. angepasst werden. Daneben können hier
auch ein Offset (zur nachträglichen Kalibrierung eines Messwertes) sowie eine
weitere Skalierung des Wertes erfolgen.
Hinweis: Die Reihenfolge der Berechnung ist wie folgt.
1.) Skalierung wie in der Sensor-Konfiguration angegeben (Ergebnis =
Eingangswert * Skalierung)
2.) Berechnung des Werte-Mappings
a. Skalierung/Offset:
Ergebnis = Offset + (Eingangswert * Skalierung)
b. Mapping über Werte-Tabelle:
Die Wertetabelle wird nach einem Eintrag durchsucht, für den die
angegebene Bedingung erfüllt ist. Wird ein solcher Eintrag gefunden, ist
der Ergebniswert der entsprechende Wert dieses Tabelleneintrages.
Wird kein Eintrag in der Tabelle gefunden, der dem Eingangswert
entspricht, wird der Eingangswert nicht verändert!
