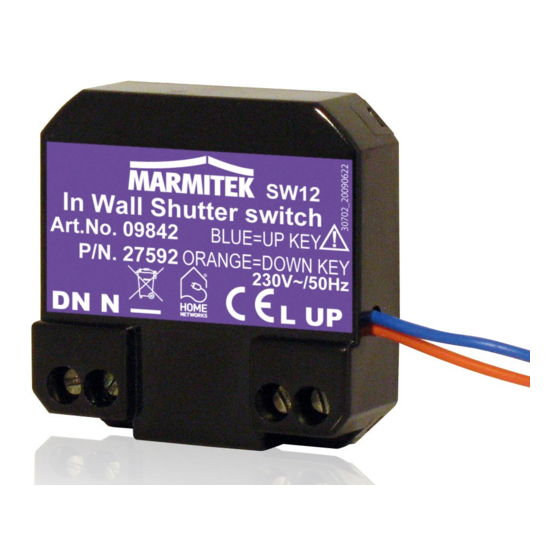

- Seite 1 SW12 SW12 ™ IN-WALL SHUTTER SWITCH GEBRAUCHSANLEITUNG 20517/20120530 • SW12 ALL RIGHTS RESERVED MARMITEK©...
- Seite 2 © MARMITEK...
-
Seite 3: Sicherheitshinweise
Temperaturen oder starken Lichtquellen aus. • Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. - Seite 4 über das bestehende Lichtnetz (mittels Marmitek X-10 Signalen). Das Sortiment besteht aus drei Teilen: 1. Module: Diese empfangen die Marmitek X-10 Signale und schalten oder dimmen die angeschlossene Belastung. Modulbeispiele sind die Lampen- und Gerätemodule. Diese sind in den Modellen Einbau, Mikro, Din-Rail und Steckanschluss erhältlich.
-
Seite 5: Reichweite Von Signalen
REICHWEITE VON SIGNALEN Reichweite von Marmitek X-10 Signalen über das Lichtnetz und diese Reichweite vergrössern. Das Marmitek X-10 System basiert auf der Kommunikation über das bestehende Lichtnetz. Die Reichweite von Signalen über das Lichtnetz ist sehr von der örtlichen Situation abhängig. Ein guter Durchschnitt der Reichweite ist jedoch eine Kabellänge von 80... - Seite 6 Marmitek X-10 Kommunikation gestört wird. Es handelt sich dabei um Geräte, die auf einer Frequenz von 120 kHz stören. Diese 120 kHz werden vom Marmitek X- 10 System als Sendefrequenz verwendet um digitale Information über das Lichtnetz zu schicken. Geräte, die diese Art Signale senden, können mit einem FM10 Steckerfilter...
- Seite 7 Ihre Wohnung wollen oder diese verlassen wollen, sorgen jedoch auch für eine perfekte ‘Impedanzanpassung’ des Lichtnetzes Ihrer Wohnung. Sie bereiten Ihre Wohnung auf Marmitek X-10 vor, indem Sie diese Module plazieren. Hierdurch kuppeln Sie auch gleichzeitig die Phasen (siehe Punkt 1).
-
Seite 8: Installation
INSTALLATION Schaltet Sie die entsprechende Netzsicherung und Hauptlasttrennschalter aus! Wichtig: 230V ~ 50 Hz - 3 A max. pro Kanal. © MARMITEK... - Seite 9 SW12 und am Druck- Schalter, wie in der Zeichnung beschrieben an. • Schließen Sie die Neutral Leitung an der N Klemme des SW12 und an der N Klemme des Motors an. • Verbinden Sie die DN Klemme des SW12, mit der Klemme ZU und die Klemme UP des SW12 mit der Klemme AUF am Motor.
- Seite 10 Richtung Zu bis dieser dann wieder auf die Position komplett AUF. Sie können jetzt den Schalter los lassen. Das Modul (SW12) nimmt nun an, dass es sich beim oberen Endpunkt befindet, es kann aber sein das die Jalousie sich nicht in der mechanischen Endposition befindet.
-
Seite 11: Standardeinstellung
(2 Min. und 8 Sek.) und die Position der Jalousien ist auf kom- plett AUF gesetzt. • Trennen Sie das SW12 von der Spannung für etwa 10 Sekunden. z.B. Durch Ausschalten des Lastschalters • Schalten Sie die Spannung wieder ein und senden Sie innerhalb von 1 Minute zweimal ‘P16’... -
Seite 12: Manuelle Kontrolle
MANUELLE KONTROLLE Manuelle Kontrolle kann erreicht werden, indem man einen geeigneten Taster an die Leitungen des SW12 anschließt. Der Blaue Draht am AUF Taster und der Orange Draht am ZU Taster. Sie können die Jalousie auf 2 unterschiedlichen Arten kontrollieren: Drücken und haltet Sie den Taster gedrückt, bis die Jalousie die... -
Seite 13: Häufig Gestellte Fragen
HÄUFIG GESTELLTE FRAGEN Wie kommt es, dass einige Module spontan an- oder ausgehen? Es kann sein, dass das installierte Marmitek X-10 System durch ein anderes X-10 System in der Nachbarschaft beeinflusst wird. Da die Marmitek X-10 Signale über das Lichtnetz geschickt wer- den, ist es möglich, dass die Signale ins Gebäude hineinkom-... - Seite 14 Sie dafür sorgen, dass die TM13 Module so weit als möglich voneinander in der Wohnung plaziert wurden. Kann ich den SW12 auch mit der Active Home Pro Soft- ware bedienen? Ja, dazu können Sie den SW12 unter Appliances [Anwendun- gen] selektieren.
-
Seite 15: Technische Daten
Wenn ich den Schalter bediene, öffnen sich die Rollläden nicht gänzlich. Kalibrieren Sie die Fensterhöhe erneut. Was ist die maximale Programmierzeit im SW12? Die maximal einzustellende Zeit beträgt 127 Sekunden. Haben Sie noch immer Fragen? Besuchen Sie www.marmitek.com TECHNISCHE DATEN Spannung 230 V ±10 %, 50 Hz... - Seite 16 MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – NETHERLANDS Copyrights Marmitek is a trademark of Pattitude B.V., SW12™ is a trademark of Marmitek B.V. All rights reserved. Copyright and all other proprietary rights in the content (including but not limited to model numbers, software, audio, video, text and photographs) rests with Marmitek B.V.
