NOMENCLATURA PARTI DELLA MACCHINA
(1) Pulsanti di aggancio/sgancio - Tasti di aggancio laterali che permettono di bloccare e sbloccare
la zona di inserimento del sacchetto, consentendo l'esecuzione del ciclo di confezionamento in
modo automatico e liberando l'operatore per altre attività. Nella posizione di chiusura bloccano il
coperchio mentre si avvia la fase di vuoto nei sacchetti, nei vasi e contenitori.
(2) Tastiera comandi - Per impostare le funzioni della macchina (Vedi paragrafo DESCRIZIONE COMANDI
E FUNZIONI).
(3) Presa aria per il Tubetto (ACCESSORY PORT) - Per inserire il Tubetto in modo da effettuare il
sottovuoto in tutti i contenitori e con tutti gli accessori MAGIC VAC
(4) Coperchio - La sua apertura con posizione fissa in alto, consente il posizionamento dei sacchetti
prima di procedere alle operazioni di confezionamento.
(5) Vuotometro digitale (DIGITAL VACUUM)– strumento digitale per impostare il valore di vuoto
(6) Barra saldante - Elemento riscaldante che permette la saldatura del sacchetto.
(7) Guarnizione di tenuta - Garantisce la tenuta al vuoto nella camera consentendo l'evacuazione
dell'aria dai sacchetti MAGIC VAC
(8) Camera del vuoto - È la sede per il posizionamento del sacchetto e l'evacuazione dell'aria.
(9) Guarnizione sigillante - Preme il sacchetto sulla Barra Saldante.
(10) Vaschetta Asportabile - Soluzione che permette di lavare in lavastoviglie la Camera del Vuoto per il
massimo grado di igiene.
(11) Vano Porta - Rotolo
(12) Taglia Sacchetti - Utilizzabile in senso bi-direzionale.
(13) Tubetto per Contenitori - Serve a collegare la macchina a tutti gli accessori MAGIC VAC
(14) Cavo di Alimentazione - Per collegare la macchina alla tensione di rete elettrica.
(15) Vano per Cavo - Vano per l'alloggiamento del Cavo di Alimentazione dislocato sul retro della
macchina.
(16) Vano Accessori - Vano di alloggiamento per il Magic Cutter (ove previsto) e per il Tubetto di
collegamento ai Contenitori.
DESCRIZIONE COMANDI E FUNZIONI
2L
2H
2B
2H
2C
2H
2D
.
®

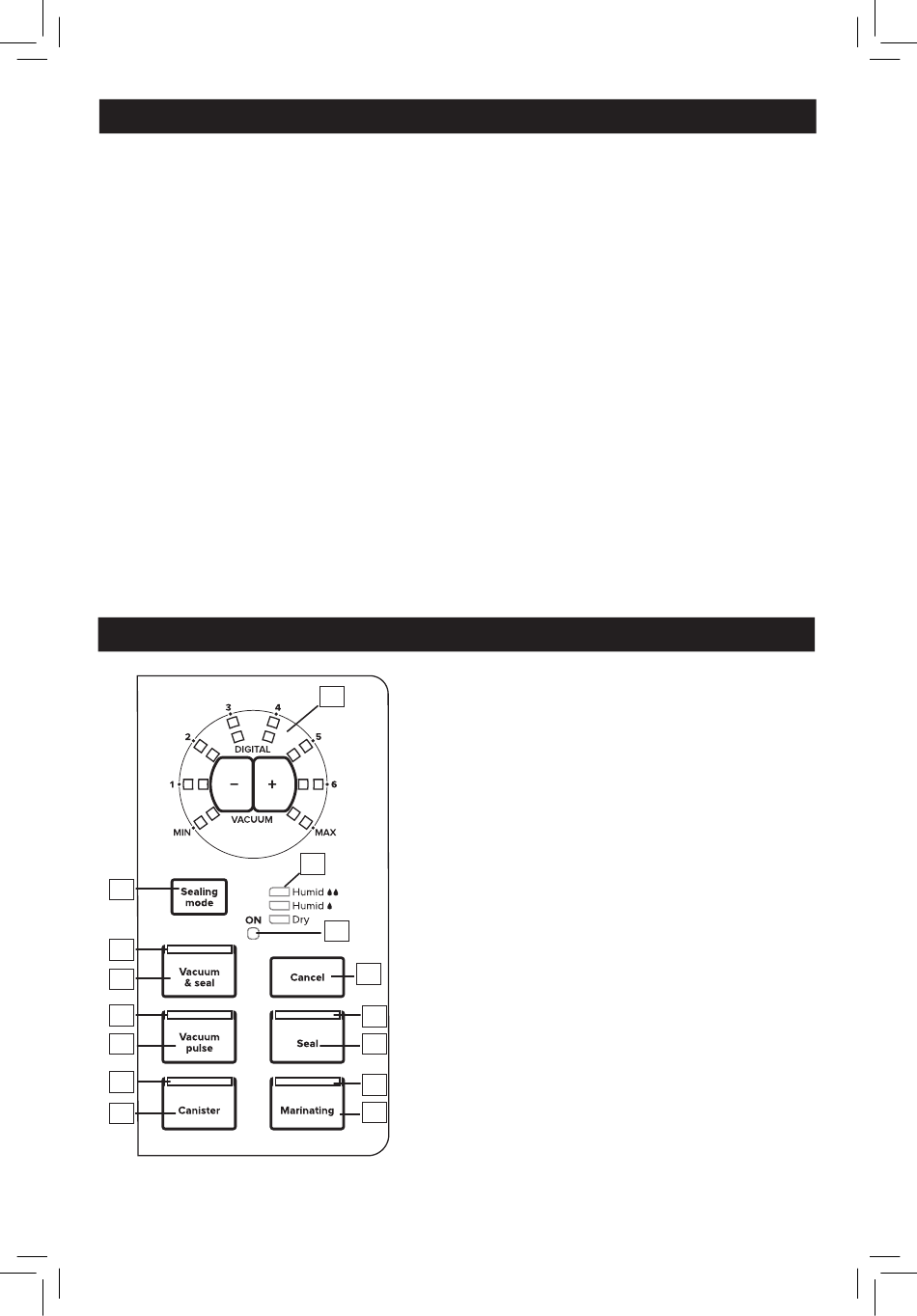

(2A) LED ON – Di colore VERDE si attiva con i Pulsanti di
aggancio (1) agganciati.
5
(2B) Pulsante Vacuum & Seal – Pulsante di avvio del
ciclo automatico di confezionamento in sacchetti,
comprensivo di saldatura finale.
(2C) Pulsante Pulse – Pulsante di avvio del ciclo manuale;
la macchina continuerà ad estrarre aria fino a che non
si rilascerà il pulsante e/o si raggiungerà il valore di
vuoto preimpostato sul vuotometro digitale (5)
(2D) Pulsante Canister – Pulsante di avvio del ciclo di
vuoto automatico in contenitori e con accessori
2I
MAGIC VAC
(2E) Pulsante Seal – Pulsante di avvio manuale della
Saldatura.
(2F) LED SEAL – Di colore ROSSO lampeggiante quando è
2A
in atto la Saldatura.
(2G) Pulsante CANCEL – Arresta la macchina in qualsiasi
2G
momento.
(2H) LED - Di colore AZZURRO fisso
2F funzionamento
Vacuum Pulse, Canister e Marinating.
2E
(2I) LED Sealing Mode – Di colore ROSSO, indicano la
modalità di saldatura selezionata.
2H
(2L) Pulsante Sealing Mode – Per selezionare le 2 modalità
di saldatura.
2M
(2M) Pulsante Marinating – Pulsante di avvio della speciale
funzione "Marinatura rapida" da praticare solo nel
contenitore quadrato MAGIC VAC® Executive da 2,5
litri.
(5) Vuotometro digitale – per impostare il valore di vuoto
2
®.
.
®
nella modalità Vaccum&Seal,
.
®
durante il
