4 INSTALAÇÃO DA TOPS

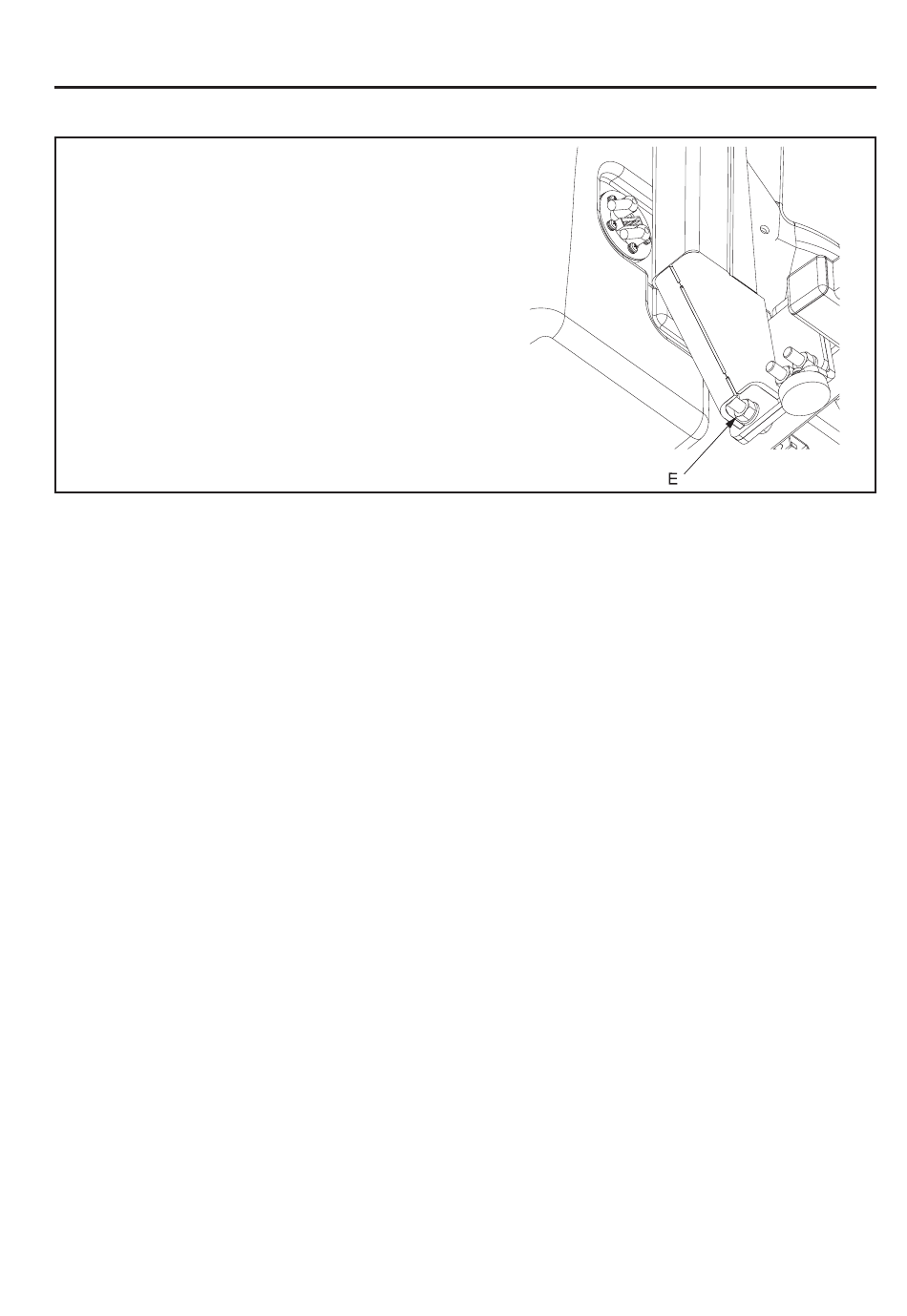

4.11 A estrutura TOPS é fixada ao chassis da
máquina com cinco parafusos de cada lado.
1 x parafuso M10
designado por C no diagrama 4.10.
4 x parafusos M12
designados por A e B no diagrama 4.9,
designado por D no diagrama 4.10 e
designado por E no diagrama 4.11.
Todos os parafusos deverão ser totalmente
apertados com os valores referidos.
JACOBSEN AR3/TR3
INSTRUÇÕES DE MONTAGEM DA ESTRUTURA DE
PROTECÇÃO DO OPERADOR (TOPS)
PT-9
