4 INSTALACION DEL TOPS
4.9 MONTAJE DEL BASTIDOR TOPS (4137350)
Tenga cuidado al manejar materiales
pesados. Es posible que necesite ayuda o
que deba utilizar un equipo para levantar
dichos materiales.
Coloque el TOPS en posición y asegúrelo con
las piezas correspondientes.
El perno 'A' debe colocarse y apretarse al
máximo antes de montar el perno 'B'.
Los pernos deben apretarse con los
siguientes pares: M10 = 46 Nm,
M12 = 79 Nm.

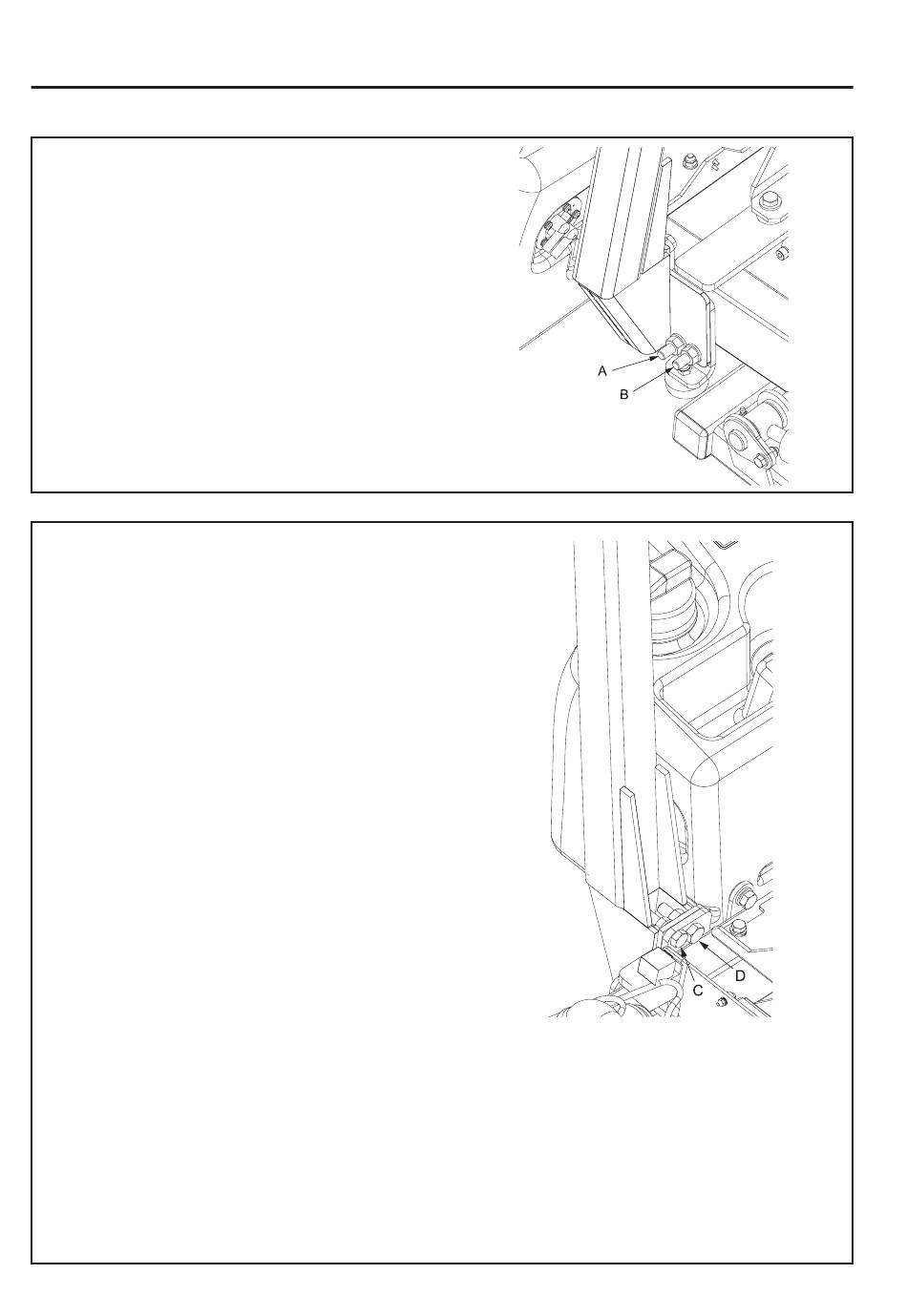

4.10 Los pernos deben montarse de tal modo que
las cabezas de los mismos queden en la
línea central de la máquina, tal y como se
muestra en los diagramas.
ES-8
JACOBSEN AR3/TR3
INSTRUCCIONES DE MONTAJE
DEL TOPS
