Verringern Der Transportgeschwindigkeit; Warten Der Bedienelementanlage; Einstellen Des Hubhebels - Toro Sand Pro 3040 Bedienungsanleitung

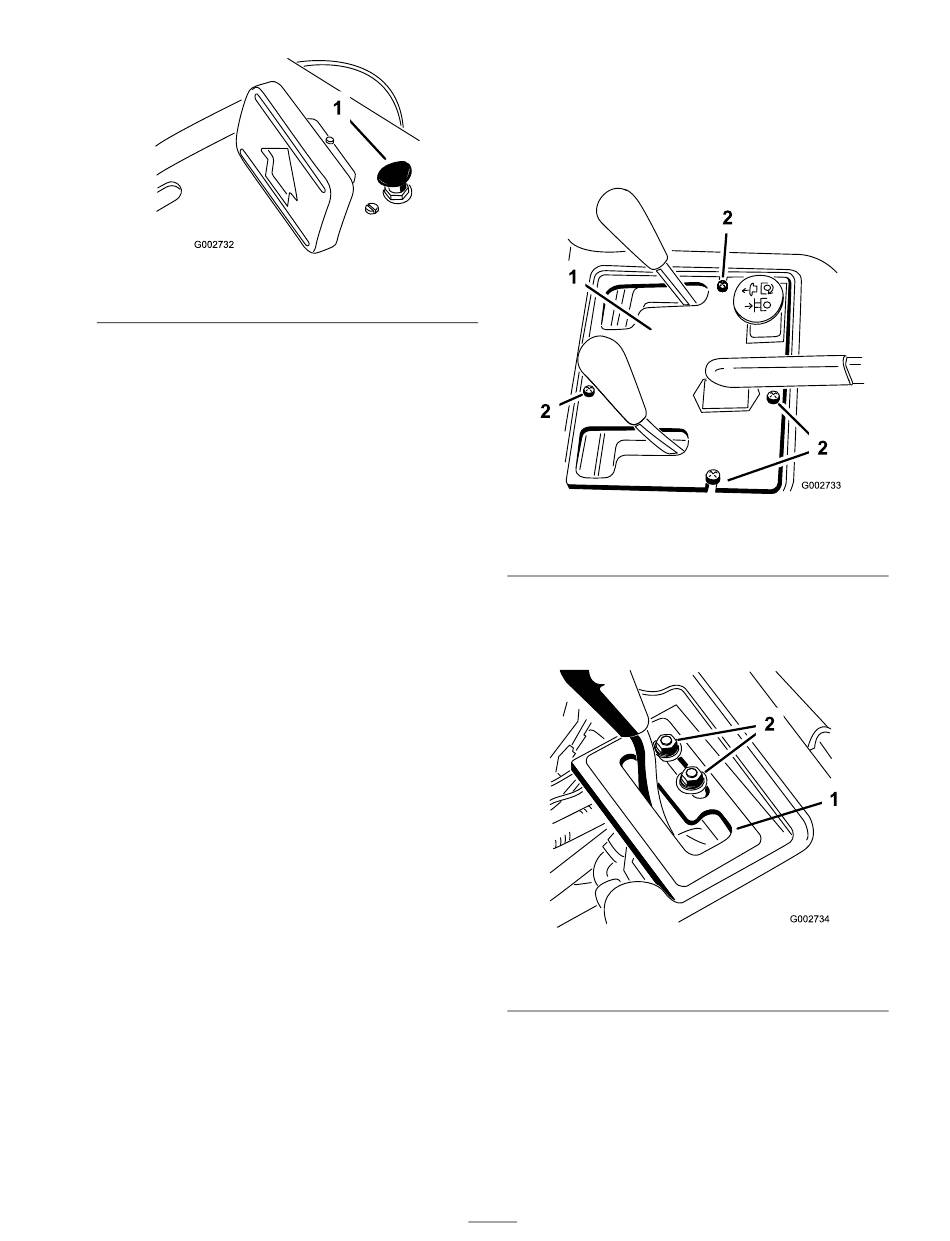

Bild 33
1. Pedalanschlag
1. Stellen Sie die Maschine auf einer ebenen
Fläche ab, stellen Sie den Motor ab und
aktivieren Sie die Feststellbremse.
2. Lösen Sie die Mutter, mit der der Pedalstopp
befestigt ist.
3. Ziehen Sie den Pedalstopp fest, bis er das
Gaspedal nicht mehr berührt.
4. Üben Sie weiterhin leichten Druck auf das
Transportpedal aus und stellen Sie den
Pedalstopp so ein, dass er gerade berührt oder
so, dass ein Abstand von 2,5 mm zwischen
der Pedalstange und dem Anschlag besteht.
Ziehen Sie die Muttern fest.
Verringern der Transportgeschwin-
digkeit
1. Stellen Sie die Maschine auf einer ebenen
Fläche ab, stellen Sie den Motor ab und
aktivieren Sie die Feststellbremse.
2. Lösen Sie die Mutter, mit der der Pedalstopp
befestigt ist.
3. Ziehen Sie den Pedalstopp fest, bis er das
Gaspedal nicht mehr berührt.
Warten der
Bedienelementanlage

Einstellen des Hubhebels

Die Detentplatte des Hubhebels (Bild 35)
kann eingestellt werden, wenn das Anbaugerät
beim Einsatz nicht richtig schwebt (d. h. der
Bodenkontur folgt).
1. Stellen Sie die Maschine auf einer ebenen
Fläche ab, stellen Sie den Motor ab, aktivieren
Sie die Feststellbremse und blockieren Sie die
Räder.
2. Nehmen Sie die vier (4) Schrauben ab, mit
denen das Armaturenbrett am Rahmen
befestigt ist (Bild 34).
1. Armaturenbrett
2. Schrauben
3. Lösen Sie die zwei (2) Schrauben, mit denen die
Detentplatte des Hubhebels an der Stoßstange
und dem Rahmen befestigt ist.
1. Detentplatte des
Hubhebels
35
Bild 34
Bild 35
2. Befestigungsschrauben
