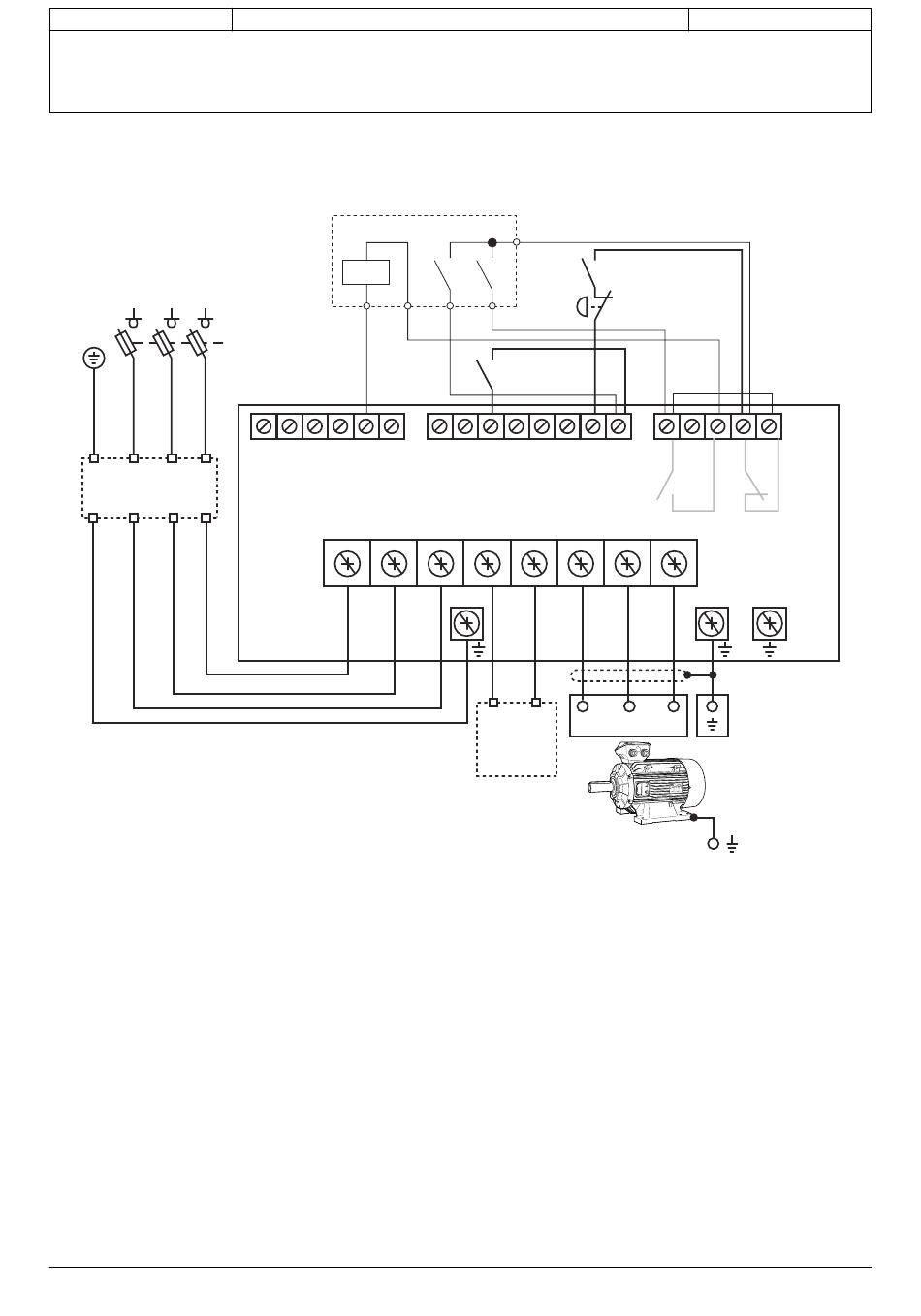

3.4.3 - Spannungsversorgung über dreiphasiges Wechselstromnetz gemäß Sicherheitsnorm
EN 954-1 - Kategorie 2 oder 3
Verwendung von Sicherheitseingang SDI2 in Redundanz mit dem Digitaleingang DI2
Netz
Optionales
Netzfilter
(1)
QS : Sicherungstrennschalter: vor jedem Eingriff in den elektrischen Teil von Umrichter oder Motor muss QS geöffnet werden.
AU : Not-AUS-Taster
KA : Relais
(1)
Optionales Netzfilter. Für die Konformität zur allgemeinen Norm EN 50081-2 der Umrichter in Größe 3 und unter bestimmten
Bedingungen für die Größen 1 und 2 muss ein externes Netzfilter installiert werden. Siehe Kapitel 6.4.
(2)
Optionaler Bremswiderstand. Ermöglicht die Umsetzung der vom Motor in den Gleichstrom-Zwischenkreis des Umrichters
rückgespeisten Wirkleistung in Wärme bei einer Maschine mit generatorischer Last. Siehe Kapitel 6.3.
(3)
Option Fernsteuerung Kategorie 2 oder 3 mit Sicherheitseingang. Siehe Kapitel 6.1.4.
Durch Verwendung des Sicher Halt Eingangs lässt sich ein Stillsetzen durch Austrudeln ohne Verwendung eines Netzschützes
durchführen. Der Umrichter besitzt interne Prinzipien, die sicher genug sind, um ein Sperren unter direkter Verwendung des Sicher
Halt Einganges durchzuführen (Kategorie 1 von EN 954-1).
Durch die Verdopplung des Anhaltebefehls an einem Digitaleingang lässt sich eine interne Redundanz im Umrichter realisieren,
um ein Anhalten im Freilauf sicherzustellen (Anwendung der Prinzipien von Kategorie 3 gemäß EN 954 für den sich auf den
Umrichter beziehenden Teil).
ACHTUNG :
Die spezielle Anwendung des Sicher Halt Eingangs is nicht vereinbar mit der Steuerung über die Bedieneinheit. Wenn
eine Steuerung über die Bedieneinheit erforderlich ist, muss der Eingang SDI2 als einfacher Eingang zur Reglerfreigabe
konfiguriert werden. In diesem Fall muss der Leistungsanschluss die üblichen Sicher Halt Vorschriften einhalten.
INBETRIEBNAHME UND WARTUNG
COMMANDER SX
IP66/Nema 4X
ELEKTRISCHE ANSCHLÜSSE
Option PX-Secure (3)
KA
QS
0V
L1
L2
QS
KA
KA
AU
EIN /
AUS
DI2
SDI1
(24V)
Commander SX
L3
BR1
BR2
U
P3
Optionaler
U
Brems-
widerstand
(2)
3840 de - 07.2004 / b
SDI2
COM
RL1O
SDO1
SDO2
Fehler-
relais
V
W
P4
P5
V
W
Sicher
Halt
Relais
15
