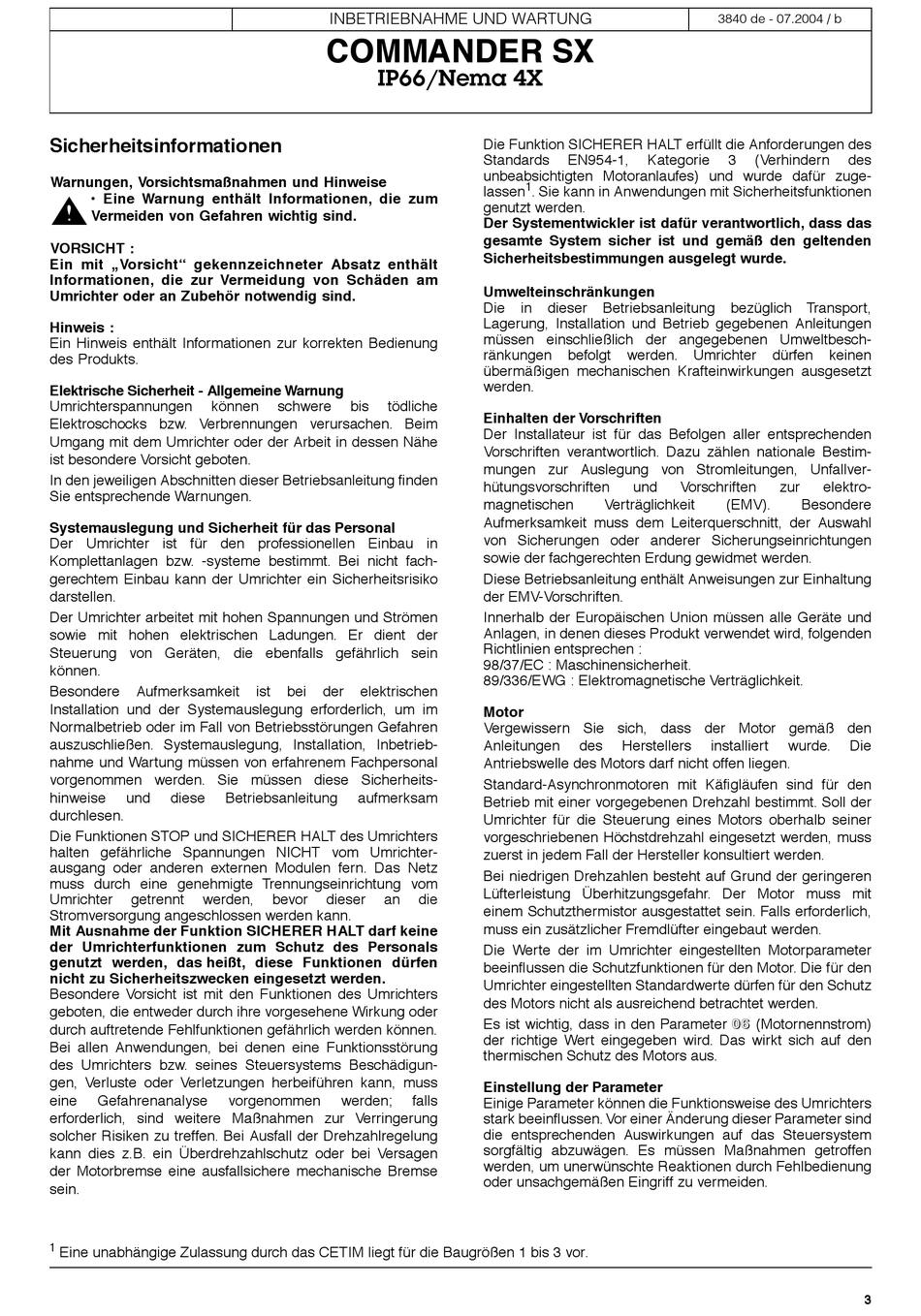

Sicherheitsinformationen
Warnungen, Vorsichtsmaßnahmen und Hinweise
• Eine Warnung enthält Informationen, die zum
Vermeiden von Gefahren wichtig sind.
VORSICHT :
Ein mit „Vorsicht" gekennzeichneter Absatz enthält
Informationen, die zur Vermeidung von Schäden am
Umrichter oder an Zubehör notwendig sind.
Hinweis :
Ein Hinweis enthält Informationen zur korrekten Bedienung
des Produkts.
Elektrische Sicherheit - Allgemeine Warnung
Umrichterspannungen
können
Elektroschocks bzw. Verbrennungen verursachen. Beim
Umgang mit dem Umrichter oder der Arbeit in dessen Nähe
ist besondere Vorsicht geboten.
In den jeweiligen Abschnitten dieser Betriebsanleitung Þnden
Sie entsprechende Warnungen.
Systemauslegung und Sicherheit für das Personal
Der Umrichter ist für den professionellen Einbau in
Komplettanlagen bzw. -systeme bestimmt. Bei nicht fach-
gerechtem Einbau kann der Umrichter ein Sicherheitsrisiko
darstellen.
Der Umrichter arbeitet mit hohen Spannungen und Strömen
sowie mit hohen elektrischen Ladungen. Er dient der
Steuerung von Geräten, die ebenfalls gefährlich sein
können.
Besondere
Aufmerksamkeit
Installation und der Systemauslegung erforderlich, um im
Normalbetrieb oder im Fall von Betriebsstörungen Gefahren
auszuschließen. Systemauslegung, Installation, Inbetrieb-
nahme und Wartung müssen von erfahrenem Fachpersonal
vorgenommen werden. Sie müssen diese Sicherheits-
hinweise
und
diese
durchlesen.
Die Funktionen STOP und SICHERER HALT des Umrichters
halten gefährliche Spannungen NICHT vom Umrichter-
ausgang oder anderen externen Modulen fern. Das Netz
muss durch eine genehmigte Trennungseinrichtung vom
Umrichter
getrennt
werden,
Stromversorgung angeschlossen werden kann.
Mit Ausnahme der Funktion SICHERER HALT darf keine
der Umrichterfunktionen zum Schutz des Personals
genutzt werden, das heißt, diese Funktionen dürfen
nicht zu Sicherheitszwecken eingesetzt werden.
Besondere Vorsicht ist mit den Funktionen des Umrichters
geboten, die entweder durch ihre vorgesehene Wirkung oder
durch auftretende Fehlfunktionen gefährlich werden können.
Bei allen Anwendungen, bei denen eine Funktionsstörung
des Umrichters bzw. seines Steuersystems Beschädigun-
gen, Verluste oder Verletzungen herbeiführen kann, muss
eine
Gefahrenanalyse
erforderlich, sind weitere Maßnahmen zur Verringerung
solcher Risiken zu treffen. Bei Ausfall der Drehzahlregelung
kann dies z.B. ein Überdrehzahlschutz oder bei Versagen
der Motorbremse eine ausfallsichere mechanische Bremse
sein.
1
Eine unabhängige Zulassung durch das CETIM liegt für die Baugrößen 1 bis 3 vor.
INBETRIEBNAHME UND WARTUNG
COMMANDER SX
IP66/Nema 4X
schwere
bis
tödliche
ist
bei
der
elektrischen
Betriebsanleitung
aufmerksam
bevor
dieser
an
vorgenommen
werden;
Die Funktion SICHERER HALT erfüllt die Anforderungen des
Standards
EN954-1,
unbeabsichtigten Motoranlaufes) und wurde dafür zuge-
1
lassen
. Sie kann in Anwendungen mit Sicherheitsfunktionen
genutzt werden.
Der Systementwickler ist dafür verantwortlich, dass das
gesamte System sicher ist und gemäß den geltenden
Sicherheitsbestimmungen ausgelegt wurde.
Umwelteinschränkungen
Die
in
dieser
Lagerung, Installation und Betrieb gegebenen Anleitungen
müssen einschließlich der angegebenen Umweltbesch-
ränkungen
befolgt
übermäßigen mechanischen Krafteinwirkungen ausgesetzt
werden.
Einhalten der Vorschriften
Der Installateur ist für das Befolgen aller entsprechenden
Vorschriften verantwortlich. Dazu zählen nationale Bestim-
mungen zur Auslegung von Stromleitungen, Unfallver-
hütungsvorschriften
magnetischen
Aufmerksamkeit muss dem Leiterquerschnitt, der Auswahl
von Sicherungen oder anderer Sicherungseinrichtungen
sowie der fachgerechten Erdung gewidmet werden.
Diese Betriebsanleitung enthält Anweisungen zur Einhaltung
der EMV-Vorschriften.
Innerhalb der Europäischen Union müssen alle Geräte und
Anlagen, in denen dieses Produkt verwendet wird, folgenden
Richtlinien entsprechen :
98/37/EC : Maschinensicherheit.
89/336/EWG : Elektromagnetische Verträglichkeit.
Motor
Vergewissern Sie sich, dass der Motor gemäß den
Anleitungen
des
Antriebswelle des Motors darf nicht offen liegen.
Standard-Asynchronmotoren mit KäÞgläufen sind für den
Betrieb mit einer vorgegebenen Drehzahl bestimmt. Soll der
Umrichter für die Steuerung eines Motors oberhalb seiner
vorgeschriebenen Höchstdrehzahl eingesetzt werden, muss
zuerst in jedem Fall der Hersteller konsultiert werden.
Bei niedrigen Drehzahlen besteht auf Grund der geringeren
Lüfterleistung Überhitzungsgefahr. Der Motor muss mit
die
einem Schutzthermistor ausgestattet sein. Falls erforderlich,
muss ein zusätzlicher Fremdlüfter eingebaut werden.
Die Werte der im Umrichter eingestellten Motorparameter
beeinßussen die Schutzfunktionen für den Motor. Die für den
Umrichter eingestellten Standardwerte dürfen für den Schutz
des Motors nicht als ausreichend betrachtet werden.
Es ist wichtig, dass in den Parameter 0
der richtige Wert eingegeben wird. Das wirkt sich auf den
thermischen Schutz des Motors aus.
Einstellung der Parameter
falls
Einige Parameter können die Funktionsweise des Umrichters
stark beeinßussen. Vor einer Änderung dieser Parameter sind
die entsprechenden Auswirkungen auf das Steuersystem
sorgfältig abzuwägen. Es müssen Maßnahmen getroffen
werden, um unerwünschte Reaktionen durch Fehlbedienung
oder unsachgemäßen Eingriff zu vermeiden.
3840 de - 07.2004 / b
Kategorie
3
(Verhindern
Betriebsanleitung
bezüglich Transport,
werden. Umrichter
dürfen
und
Vorschriften
Verträglichkeit
(EMV).
Herstellers
installiert
0
6
6
(Motornennstrom)
des
keinen
zur
elektro-
Besondere
wurde.
Die
3
