Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco
N560-RSP4-E-Routing-Prozessoren
Erste Veröffentlichung: 29 April 2019
Americas Headquarters
Cisco Systems, Inc.
170 West Tasman Drive
San Jose, CA 95134-1706
USA
http://www.cisco.com
Tel: 408 526-4000
800 553-NETS (6387)
Fax: 408 527-0883
Text-Teilenummer: -
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Cisco N560-RSP4-E
Inhaltszusammenfassung für Cisco N560-RSP4-E
- Seite 1 Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren Erste Veröffentlichung: 29 April 2019 Americas Headquarters Cisco Systems, Inc. 170 West Tasman Drive San Jose, CA 95134-1706 http://www.cisco.com Tel: 408 526-4000 800 553-NETS (6387) Fax: 408 527-0883 Text-Teilenummer: -...
- Seite 2 © 2019 Cisco Systems, Inc. Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Richtlinien zur Stromversorgung am Standort Stromkreis – Anforderungen Richtlinien zur Verkabelung am Standort Asynchrone Terminalverbindungen Überlegungen zu Interferenzen Elektromagnetische Interferenz Funkinterferenzen Interferenzen durch Blitzschlag und defektes Netzteil Tools und Geräte Vorbereiten Ihres Standorts Eigene Vorbereitung Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren... - Seite 4 Installieren des Schnittstellenmoduls Entfernen des Schnittstellenmoduls Installation des Lüftereinschubs Entfernen des Lüftereinschubs A N H A N G A : LED-Details LEDs für N560-RSP4 und N56-RSP4-E LEDs für Schnittstellenmodule Lüftereinschub – LEDs Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren...
-
Seite 5: Überblick

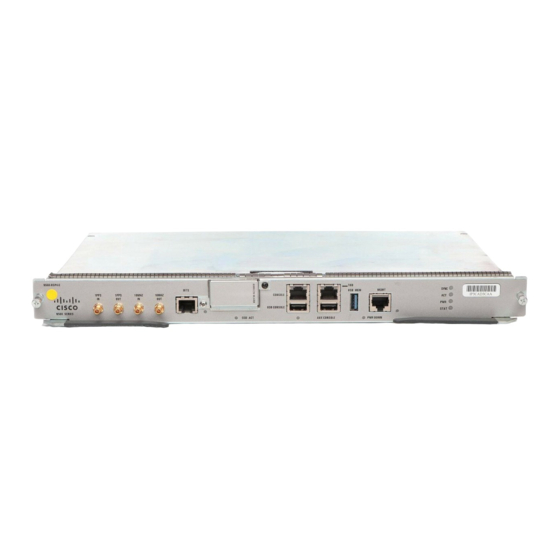

Der N560-RSP4-Routing-Prozessor ist ein mittelgroßer Routing-Prozessor mit einem Durchsatz von 800 Gbit/s, einer maximalen Paketverarbeitungsgeschwindigkeit von 700 Mpps und einem breiten Formfaktor. Der N560-RSP4-E-Routing-Prozessor ist ein großer Routing-Prozessor mit einem Durchsatz von 800 Gbit/s, einer maximalen Paketverarbeitungsgeschwindigkeit von 700 Mpps und einem breiten Formatfaktor. -
Seite 6: Rsp-Redundanz
Speichergröße haben. Es wird dringend empfohlen, den Router nicht mithilfe von gemischten Routing-Prozessorkarten zu konfigurieren. Externe Schnittstellen Netzwerkschnittstellen Die Module N560-RSP4 und N560-RSP4-E unterstützen die folgenden Netzwerkschnittstellen durch austauschbare Schnittstellenmodule: • GE-SFP-Ports – Unterstützung von 1000/1G-Modi mit A900-IMA8CS1Z-M • GE-C-SFP-Ports – Unterstützung von 1000/1G-Base-BX-Modi mit A900-IMA8CS1Z-M •... -
Seite 7: Lizenzierung
Indikatoren Auf dem RSP gibt es Status-LEDs. Lizenzierung Der Cisco NCS 560-Router mit RSP4/RSP4-E nutzt das flexible, verbrauchsbasierte Lizenzierungsmodell von Cisco IOS-XR Software. Weitere Informationen zur flexiblen, verbrauchsbasierten Lizenz für IOS-XR finden Sie unter: https://www.cisco.com/c/en/us/products/collateral/routers/asr-9000-series-aggregation-services-routers/datasheet-c78-741260.html https://www.cisco.com/c/en/us/products/collateral/software/smart-accounts/white-paper-c11-741659.html Für NCS 560 mit RSP4 RSP4-E umfasst das flexible, verbrauchsbasierte Modell zwei Software-Suiten: •... - Seite 8 • ADV-AC-100G-RTU-1 = Access Network Advanced-SW; Right to Use-Lizenz (RTU), für je 100 Gbit/s Kapazität • ADV-AC-100G-SIA-3 = Access Network Advanced-SW; Innovation Access-Lizenz, 3-jähriges Abonnement, für je 100 Gbit/s Kapazität • ADV-AC-100G-SIA-5 = Access Network Advanced-SW; Innovation Access-Lizenz, 5-jähriges Abonnement, für je 100 Gbit/s Kapazität Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren...
-
Seite 9: Unterstützte Schnittstellenmodule
Überblick Unterstützte Schnittstellenmodule Unterstützte Schnittstellenmodule Tabelle 1: Unterstützte Schnittstellenmodule und Teilenummern für N560-RSP4 und N560-RSP4-E RSP-Modul Schnittstellenmodule Teilenummer Steckplatz N560-RSP4 Gigabit-Ethernet-SFP-Schnittstellenmodul mit A900-IMA8S Nicht unterstützt 8 Ports (8X1GE) N560-RSP4-E Gigabit-Ethernet-RJ45-Schnittstellenmodul A900-IMA8T Nicht unterstützt (Kupfer) mit 8 Ports (8X1GE) 10-Gigabit-Ethernet-XFP-Schnittstellenmodul A900-IMA1X Nicht unterstützt... -
Seite 10: 2X100-Gigabit-Ethernet-Schnittstellenmodul
0/15 — — Ja – 8x1G + 1x10G 2x100-Gigabit-Ethernet-Schnittstellenmodul Das 2x100-Gigabit-Ethernet-Schnittstellenmodul (N560-IMA2C) ist eine Karte mit einfacher Höhe und Breite. Es unterstützt die 100-Gigabit-Ethernet-Portdichte auf dem Cisco ASR 907-Router. Abbildung 3: 2x100-Gigabit-Ethernet-Schnittstellenmodul Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren... -
Seite 11: Lüftereinschub (Fan-H)
• QSFP-100GE-SR4 • QSFP-100GE-LR4 • QSFP-100GE-ER4L Lüftereinschub (FAN-H) FAN-H verbessert die thermische Leistung des Chassis. Er unterstützt Umgebungstemperaturen unter industriellen Bedingungen mit Temperaturoptiken im Chassis für industrielle Anwendungen. Abbildung 4: Ansichten des Lüftereinschubs Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren... -
Seite 12: Installieren Und Entfernen Im Laufenden Betrieb
Lüftereinschubs. Installieren und Entfernen im laufenden Betrieb Die Schnittstellenmodule N560-RSP4, N560-RSP4-E, N560-IMA2C von Cisco und FAN-H unterstützen das Einsetzen und Entfernen im laufenden Betrieb. Allerdings ist die Zeitdauer für den Lüftereinschubwechsel (FAN-H) abhängig von der Temperatur des Chassis. Bei einer Raumtemperatur von bis zu 30 °C sollte der Lüftereinschub innerhalb von zwei Minuten ausgetauscht werden. -
Seite 13: Netzteilanforderungen
Systembetrieb erforderlich sind und ein Netzteil redundant ist. In diesem Fall befinden sich alle drei Netzteile im Lastteilungsmodus und das System arbeitet weiterhin, auch wenn ein Netzteil ausfällt. Weitere Informationen zur Systemleistung finden Sie im CPC-Tool oder erhalten Sie von Ihrem Cisco Vertriebsmitarbeiter. Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren... - Seite 14 Überblick Netzteilanforderungen Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren...
-
Seite 15: Vorbereitung Der Installation
Elektriker oder Ihren Energieversorger. Befolgen Sie immer die örtlichen und nationalen Bestimmungen für Verdrahtungen. • Wenn Sie Ihr System ausschalten, um eine Beschädigung der Systemkomponenten zu vermeiden, warten Sie mindestens 30 Sekunden, bevor Sie es wieder einschalten. Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren... -
Seite 16: Checkliste Für Die Standortplanung
Der Cisco ASR 907-Router hat spezifische Anforderungen an die Stromversorgung und die elektrische Verkabelung. Die Einhaltung dieser Vorgaben sorgt für einen zuverlässigen Betrieb des Systems. Befolgen Sie diese Vorsichtsmaßnahmen und Empfehlungen bei der Planung der Stromversorgung für den Cisco ASR 907-Router an Ihrem Standort: •... -
Seite 17: Stromkreis Anforderungen
Verkabelungsvorschriften. Hinweis Bei der Installation des Cisco ASR 907-Routers sind alle geltenden Vorschriften einzuhalten. Er ist ausschließlich für den Einsatz mit Kupferleitern zugelassen. Die Materialien der Bodenverankerung sollten miteinander kompatibel sein und eine Lockerung, Verschlechterung oder elektrochemische Korrosion an der Verankerung und den verbundenen Materialien ausschließen. -
Seite 18: Richtlinien Zur Verkabelung Am Standort
Switches, Modems sowie CSUs oder DSUs. Legen Sie sich vor der Installation das Chassis alle zusätzlichen externen Geräte und Kabel bereit. Wenn Sie Informationen zum Bestellen benötigen, wenden Sie sich an Ihren Cisco Kundenservice. Das Ausmaß Ihres Netzwerks und die Entfernungen zwischen den Netzwerkschnittstellen-Verbindungen hängen unter anderem von folgenden Faktoren ab:... -
Seite 19: Elektromagnetische Interferenz
Sie benötigen folgende Werkzeuge und Geräte zur Installation und Aktualisierung des Geräts und seiner Komponenten: • Antistatischer Leiter und antistatisches Armband • Antistatische Matte oder antistatische Schaumstoffunterlage • Kreuzschlitzschraubendreher Größe 1 und 2 Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren... -
Seite 20: Vorbereiten Ihres Standorts
• Drehmomentratsche mit Kreuzschlitz und einem Drehmoment von bis zu 1,69 Nm zur Befestigung der Erdleitung am Router Vorbereiten Ihres Standorts Dieser Abschnitt veranschaulicht, wie das Gebäude, das das Chassis beherbergt, ordnungsgemäß geerdet werden muss. Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren... -
Seite 21: Eigene Vorbereitung
Ende des Armbands mit der Erdung verbinden. Antistatikarmbänder sind das primäre Mittel, um die statische Aufladung von Personen zu kontrollieren. Abbildung 6: Tragen des Antistatikarmbands Hinweis: Diese Bilder dienen nur für Darstellungszwecke. Das tatsächliche Aussehen und die Größe des Chassis variieren. Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren... - Seite 22 Vorbereitung der Installation Eigene Vorbereitung Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren...
-
Seite 23: Installieren Von Komponenten
Installieren von Komponenten In diesem Kapitel werden die Installationsverfahren für den Routing-Prozessor, das Schnittstellenmodul und den Lüftereinschub beschrieben. Weitere Informationen zur Installation der anderen Komponenten im Cisco ASR 907-Router finden Sie im Hardwareinstallationshandbuch für den Cisco ASR 907-Router. • Installieren des Routing-Prozessors, auf Seite 19 •... - Seite 24 Chassis-Steckplatz eingesetzt werden, um das Chassis staubfrei zu halten und einen gleichmäßigen Luftstrom durch das Chassis aufrechtzuerhalten. Hinweis Bei der Installation der Verkabelung an den RSPs wird empfohlen, eine ausreichende Kabelreserve freizulassen, um bei Bedarf den Lüftereinschub entfernen zu können. Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren...
-
Seite 25: Entfernen Des Routing-Prozessors
Legen Sie das Modul auf eine antistatische Unterlage oder in einen antistatischen Schaumstoff oder setzen Sie es sofort in einem anderen Chassissteckplatz ein. Schritt 7 Installieren Sie Modul-Füllplatten (Cisco Teilenummer A90X-RSPA-BLANK-W) in leeren Steckplätzen (falls vorhanden). Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren... -
Seite 26: Austauschen Des Routing-Prozessors Im Laufenden Betrieb (Hot Swap)
• Lassen Sie das System mindestens 2 Minuten lang eine Neuinitialisierung durchführen, bevor Sie ein neues Schnittstellenmodul hinzufügen. • Vermeiden Sie das Einfügen eines neuen Schnittstellenmoduls während des Bootvorgangs, bis der aktive RSP und der Standby-RSP den Zustand „OK“ anzeigen. Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren... -
Seite 27: Installieren Des Schnittstellenmoduls
Drehmoment beträgt 0,62 Nm. Schritt 4 Schließen Sie alle Kabel an jedes Schnittstellenmodul an. Nächste Maßnahme Vorsicht Verwenden Sie nicht die Auswerferhebel des Schnittstellenmoduls, um das Chassis anzuheben, da diese dadurch beschädigt werden können. Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren... -
Seite 28: Entfernen Des Schnittstellenmoduls
Steckplatz für den Lüftereinschub. Frei liegende spannungsführende Teile bergen das Risiko eines Stromschlags. Schritt 1 Richten Sie den Lüftereinschub so aus, dass sich die unverlierbaren Schrauben auf der rechten Seite seiner Frontplatte befinden. Die folgende Abbildung zeigt die Ausrichtung des Lüftereinschubs. Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren... -
Seite 29: Entfernen Des Lüftereinschubs
Entfernen des Lüftereinschubs Vorbereitungen Der Lüftereinschub erlaubt einen Austausch im laufenden Betrieb. Sie müssen den Cisco Router nicht ausschalten, um den Lüftereinschub zu entfernen oder auszutauschen. Der Router wird jedoch je nach Lüftergeschwindigkeit und Umgebungstemperatur heruntergefahren. Sehen Sie sich hierzu die Tabelle im Abschnitt Installieren und Entfernen im laufenden Betrieb an. - Seite 30 Lösen Sie mit einem Kreuzschlitzschraubendreher (Nr. 2) oder mit den Fingern die unverlierbare Schraube, mit der der Lüftereinschub am Chassis befestigt ist. Die folgende Abbildung zeigt die Vorderseite des Lüftereinschubs mit den unverlierbaren Montageschrauben. Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren...
- Seite 31 Schmuck von den Lüftern fern. Fassen Sie den Lüftereinschub ausschließlich am Griff an. Schritt 3 Ziehen Sie den Lüftereinschub ein paar Zentimeter in Ihre Richtung, um ihn aus der Steckdose auf der Midplane zu lösen, wie in der Abbildung unten gezeigt. Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren...
- Seite 32 Stützen Sie die Unterseite des Lüftereinschubs mit einer Hand, während Sie ihn aus dem Chassis ziehen, und greifen Sie mit der anderen Hand den Griff des Lüftereinschubs. Das Chassis darf nicht länger als 60 Sekunden ohne funktionierende Lüfter betrieben werden. Hinweis Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren...
-
Seite 33: Anhang A : Led-Details
IOS XR gestartet und ausgeführt Nicht verfügbar Aktiv (ACT) Gelb Standby (zeigt Standby-RSP an) Grün Aktiv (zeigt aktiven RSP an) Management-Port (MGMT) Keine Verbindung Grün Verbunden, aber keine Aktivität Grün blinkend Verbunden mit Aktivität Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren... - Seite 34 Status der STAT-LED Bedeutung Kommentar Hellgrün Die Stromversorgung ist Image-Validierung OK, und das Field fehlgeschlagen. Das Programmable Gate Array System reagiert nicht (FPGA) wurde erfolgreich mehr. konfiguriert, die Validierung von FPGA-Images ist jedoch fehlgeschlagen. Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren...
-
Seite 35: Leds Für Schnittstellenmodule
Blinken der PWR-LED und wechselt auf grün. Die Software steuert jetzt die STAT-LED. LEDs für Schnittstellenmodule Tabelle 6: Schnittstellenmodule LED-Details Farbe/Status 2x100G 8 x 10 G 8/16x1G + 1x10G N560-IMA2C A900-IMA8Z A900-IMA8CS1Z-M Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren... -
Seite 36: Lüftereinschub Leds
Ein dringender Alarmzustand zeigt den Ausfall eines einzelnen Lüfters im Lüftereinschub an. Ein kritischer Alarm zeigt den Ausfall mehrerer Lüfter an. Falls ein einzelner Lüfter ausfällt, passt die Software des Cisco ASR 907-Routers die Lüftergeschwindigkeit an, um ein Überhitzen des Chassis zu verhindern. - Seite 37 Fehler bei zwei oder mehr Lüftern Nicht dringend (MIN) Kein nicht dringender Alarm Gelb Unbedeutende Warnmeldung Kein dringender Alarm Dringend (MAJ) Dringender Alarm Kritisch (CRIT) Kein kritischer Alarm Kritischer Alarm (standardmäßig aktiviert bei RSP-Zurücksetzung) Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren...
- Seite 38 LED-Details LED-Details Hardwareinstallationsleitfaden für die Cisco N560-RSP4- und Cisco N560-RSP4-E-Routing-Prozessoren...
