Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema de transporte.
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de transporte.
RU
Установочные Инструкции для Поперечных Балок

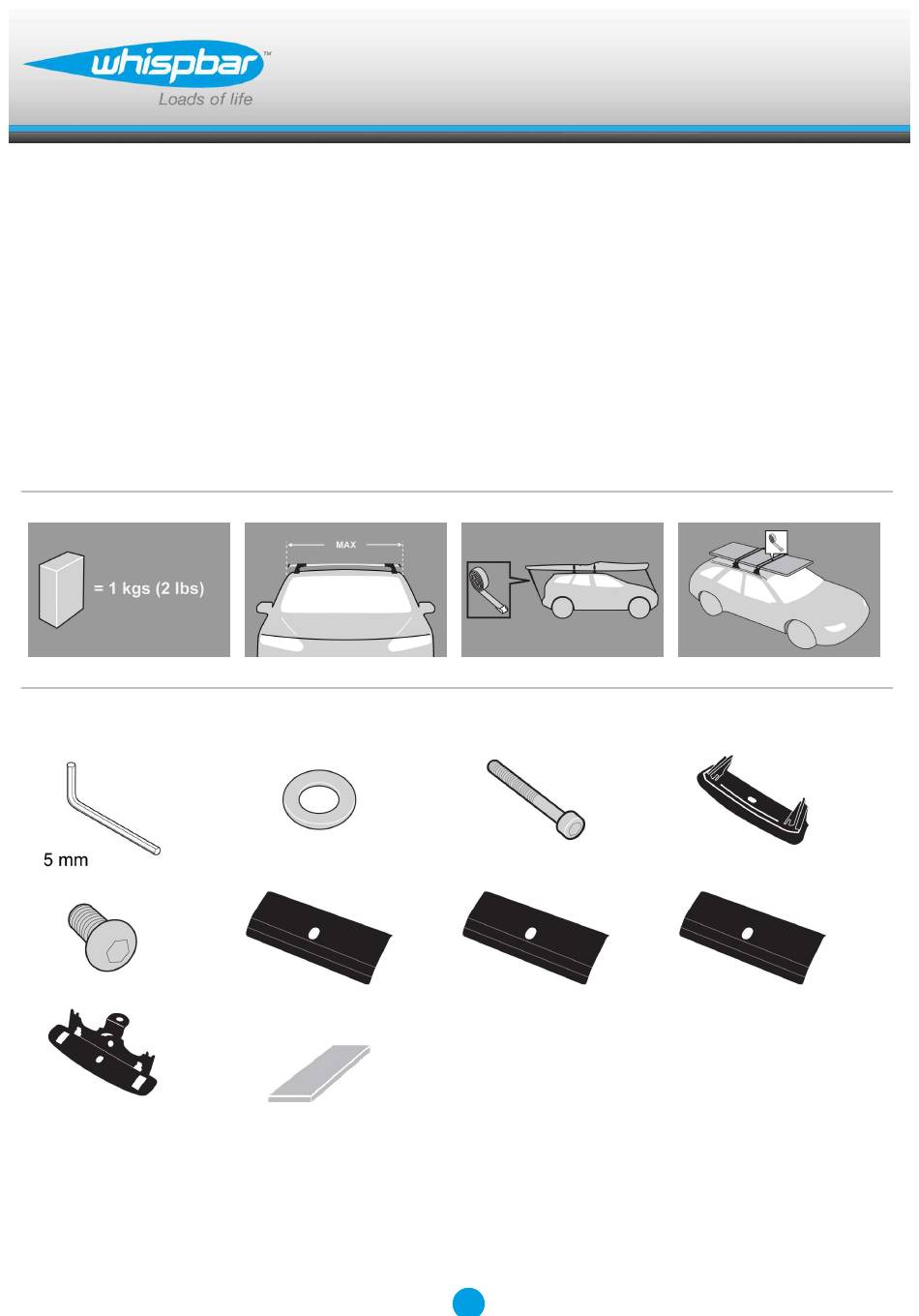

Revision No: 4C
x 1
x 4
x 4
x 8
x 1
x
16
1
Fitting Kit
x 4
x 1

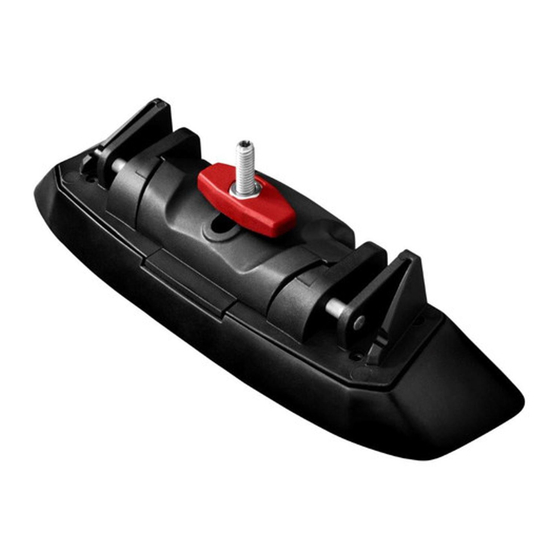

K452W
x 4
x 2
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K452W Fitting Kit
Inhaltszusammenfassung für Whispbar K452W Fitting Kit
- Seite 1 K452W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte. Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок Revision No: 4C...
- Seite 13 Fitting Kit K452W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A. Die Anweisungen gelten aber auch für die Typen B, C und D! Abdeckungen mit Schlüsseln abnehmen.
- Seite 14 Fitting Kit K452W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Querträger auf erforderliche Breite einstellen.
- Seite 15 Fitting Kit K452W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Entfernen Sie beide Stifte aus jedem Schenkel. Nutzen Sie als Hilfsmittel das zugespitzte Ende des Schraubenschlüssels, der sich unter der linken Abdeckung befindet.
- Seite 16 Fitting Kit K452W Fuß vom Schenkel nehmen. Lose Teile sicher aufbewahren! Montage bei allen Beinen wiederholen. Fügen Sie Ladefläche aus Metall und das Gummi-Pad aus dem Montagebausatz zusammen. Wiederholen Sie diesen Arbeitsschritt für alle vier Elemente. Fügen Sie die Ladefläche aus Metall in das Bein ein.
- Seite 17 Fitting Kit K452W Befestigen Sie den Aufbau mit der kurzen Kopfschraube und einer Unterlegschraube am Fuß (verwenden Sie hierzu den mit dem Querträger mitgelieferten Sechskantschlüssel). Montage bei allen Beinen wiederholen. Befestigung Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Bewahren Sie die Teile an einem sicheren Platz auf.
- Seite 18 Fitting Kit K452W Sicherheitsstreifen wie gezeigt anbringen. Wenn nötig, zurecht schneiden. Befestigen Sie die Abdeckplatten über der Öffnung. Einsteckabdeckung sollte über die Mitte des mittleren Fixierungspunktgewindes ausgerichtet sein. Befestigen Sie die M6 Inbusschraube und die M6 Unterlegscheibe. Ziehen Sie erst fest, wenn die Schrauben an beiden Seiten eingesetzt worden sind.
- Seite 19 Fitting Kit K452W Befestigen Sie den Fuß und die Abdeckplatte, indem Sie einen Innensechskantschlüssel verwenden. Achten Sie darauf, dass die Abdeckplatte und der Fuß fest auf dem Dach befestigt sind. Überprüfen ob die Querträger sicher am Fahrzeug befestigt sind. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s.
- Seite 20 Fitting Kit K452W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 21: Sicherheitshinweise & Tipps
Fitting Kit K452W Sicherheitshinweise & Tipps Dach sowie alle Trägerflächen, die mit dem Dach Kontakt haben reinigen. Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. - Seite 22 Träger stets sauber halten (nicht ölen oder fetten)! Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Yakima Products, Inc. 15025 SW Koll Pkwy. Beaverton, OR 97006-6056 www.whispbar.de...
- Seite 77 Garantiefall eintritt und die Garantie in Anspruch genommen wird. V. Kontaktaufnahme mit Whispbar Bei allen speziellen Fragen zur Garantie von Whispbar setzen Sie sich bitte mit dem nächsten Whispbar-Händler oder mit dem Händler in Verbindung, bei dem das Produkt gekauft wurde. Informationen über entsprechende Händler finden Sie auf www.whispbar.eu...
