Grün: AUX-IN-Anschluss
Rot: MODEM-CN-Anschluss
Schwarz: CD-IN-Anschluss
Frontplatten-Audioanschluss
Onboard AC'97 CODEC
CNR-Erweiterungssteckplatz
2Mbit Programmierbares
Flash ROM
JP34, Jumper zum Aktivieren/
Deaktivieren der Onboard LAN
-Funktion (optional)
FAN2-Anschluss
JP14 zum Löschen des CMOS
IrDA-Anschluss
Dr. LED-Anschluss
Zusätzlicher USB-Anschluss
Frontplattenanschlüsse
ATA/33/66/100
Zwei IDE-Anschluss
Chassis Intrusion-Anschluss
FDD-Anschluss

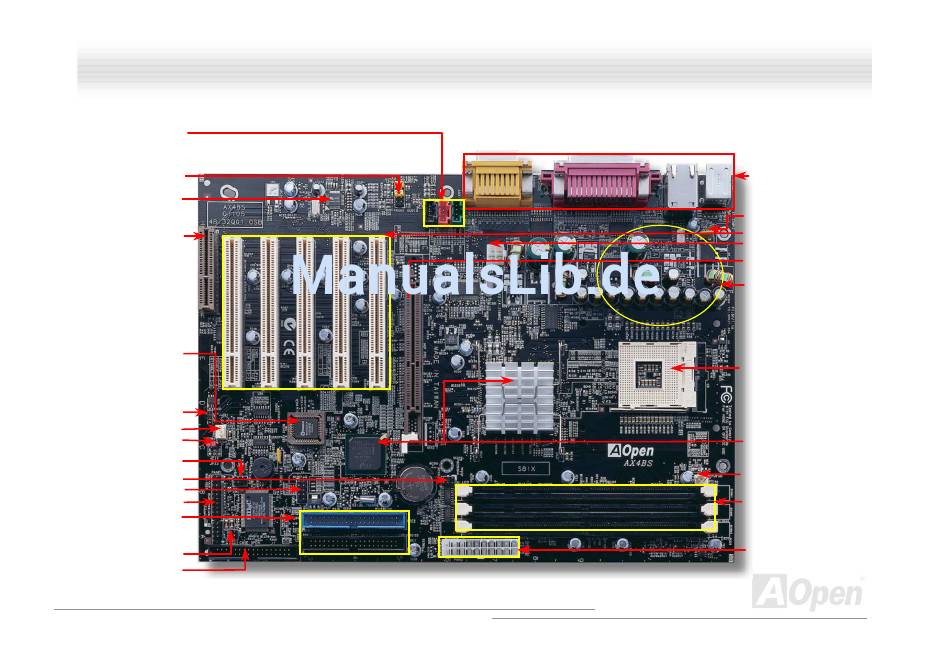

Layout des Motherboards
16
O
n
l
i
n
e
-
H
a
n
d
b
u
c
h
O
n
l
i
n
e
-
H
a
n
d
b
u
c
PC99 – farbkodiertes Feld auf
der Rückseite
Rücksetzbare Sicherung
Fünf 32-Bit-PCI-Erweiterungssteckplätze
4-Pin 12V-ATX-Netzanschluss
AGP 4x-Erweiterungssteckplatz
1500μF Low ESR-
Kondensatoren
478-Pin CPU-Sockel mit autom.
Spannungs- und
Frequenzerkennung für Intel®
Pentium® 4-Prozessoren
®
Intel
845-Chipsatz mit MCH und
ICH2; Unterstützung für LAN-, Ultra
ATA/100- und SDRAM-Lösungen
CPU-Lüfteranschluss mit
Hardwareüberwachungsfunktion
Drei 168-Pin DIMM-Sockel für
PC-100/133 SDRAM für maximal
3 GB
ATX-Netzanschluss
