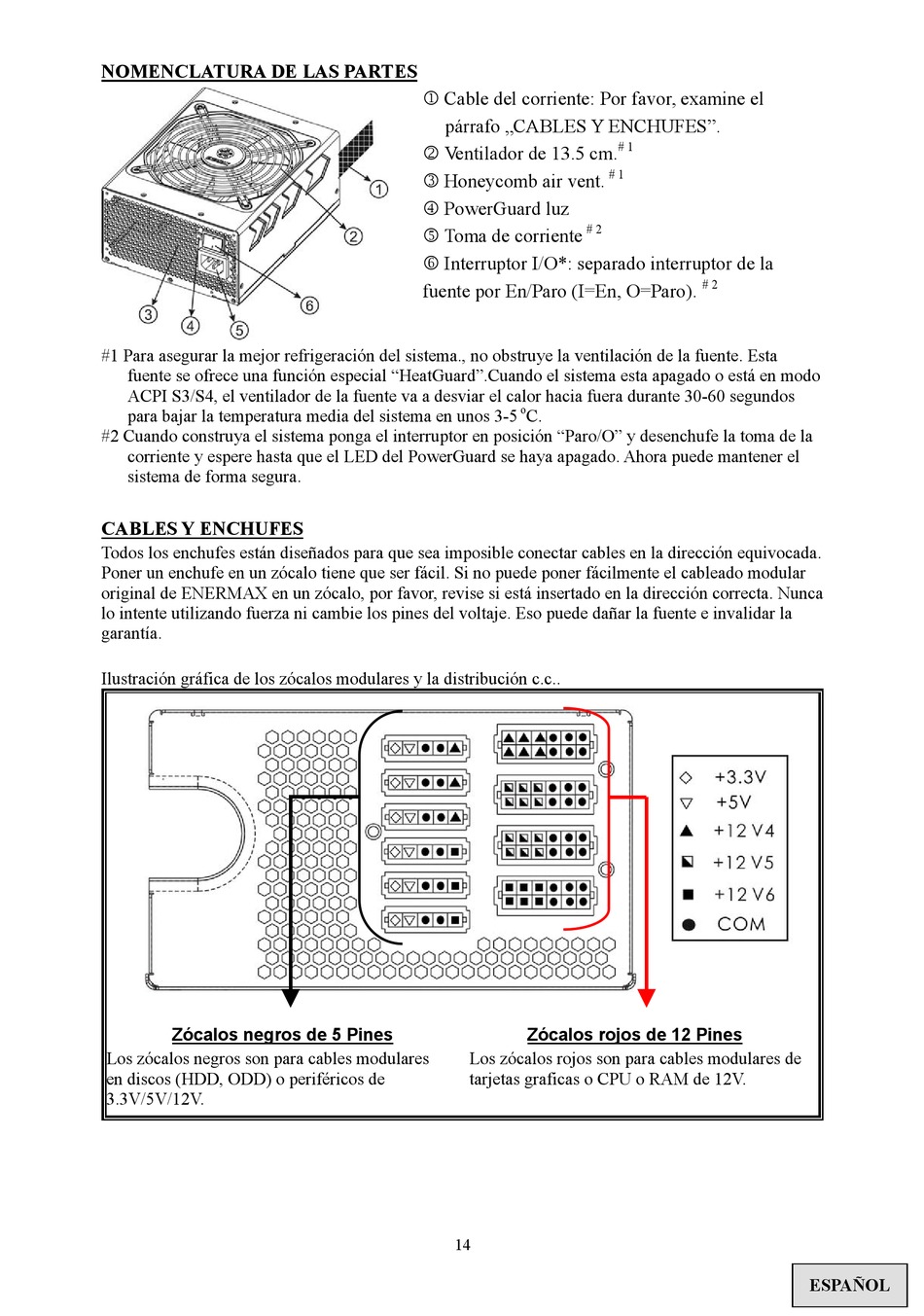

NOMENCLATURA DE LAS PARTES
#1 Para asegurar la mejor refrigeración del sistema., no obstruye la ventilación de la fuente. Esta
fuente se ofrece una función especial "HeatGuard".Cuando el sistema esta apagado o está en modo
ACPI S3/S4, el ventilador de la fuente va a desviar el calor hacia fuera durante 30-60 segundos
para bajar la temperatura media del sistema en unos 3-5
#2 Cuando construya el sistema ponga el interruptor en posición "Paro/O" y desenchufe la toma de la
corriente y espere hasta que el LED del PowerGuard se haya apagado. Ahora puede mantener el
sistema de forma segura.
CABLES Y ENCHUFES
Todos los enchufes están diseñados para que sea imposible conectar cables en la dirección equivocada.
Poner un enchufe en un zócalo tiene que ser fácil. Si no puede poner fácilmente el cableado modular
original de ENERMAX en un zócalo, por favor, revise si está insertado en la dirección correcta. Nunca
lo intente utilizando fuerza ni cambie los pines del voltaje. Eso puede dañar la fuente e invalidar la
garantía.
Ilustración gráfica de los zócalos modulares y la distribución c.c..
Zócalos negros de 5 Pines
Los zócalos negros son para cables modulares
en discos (HDD, ODD) o periféricos de
3.3V/5V/12V.
1 Cable del corriente: Por favor, examine el
párrafo „CABLES Y ENCHUFES".
2 Ventilador de 13.5 cm.
3 Honeycomb air vent.
4 PowerGuard luz
# 2
5 Toma de corriente
6 Interruptor I/O*: separado interruptor de la
fuente por En/Paro (I=En, O=Paro).
o
C.
Zócalos rojos de 12 Pines
Los zócalos rojos son para cables modulares de
tarjetas graficas o CPU o RAM de 12V.
14
# 1
# 1
# 2
ESPAÑOL
