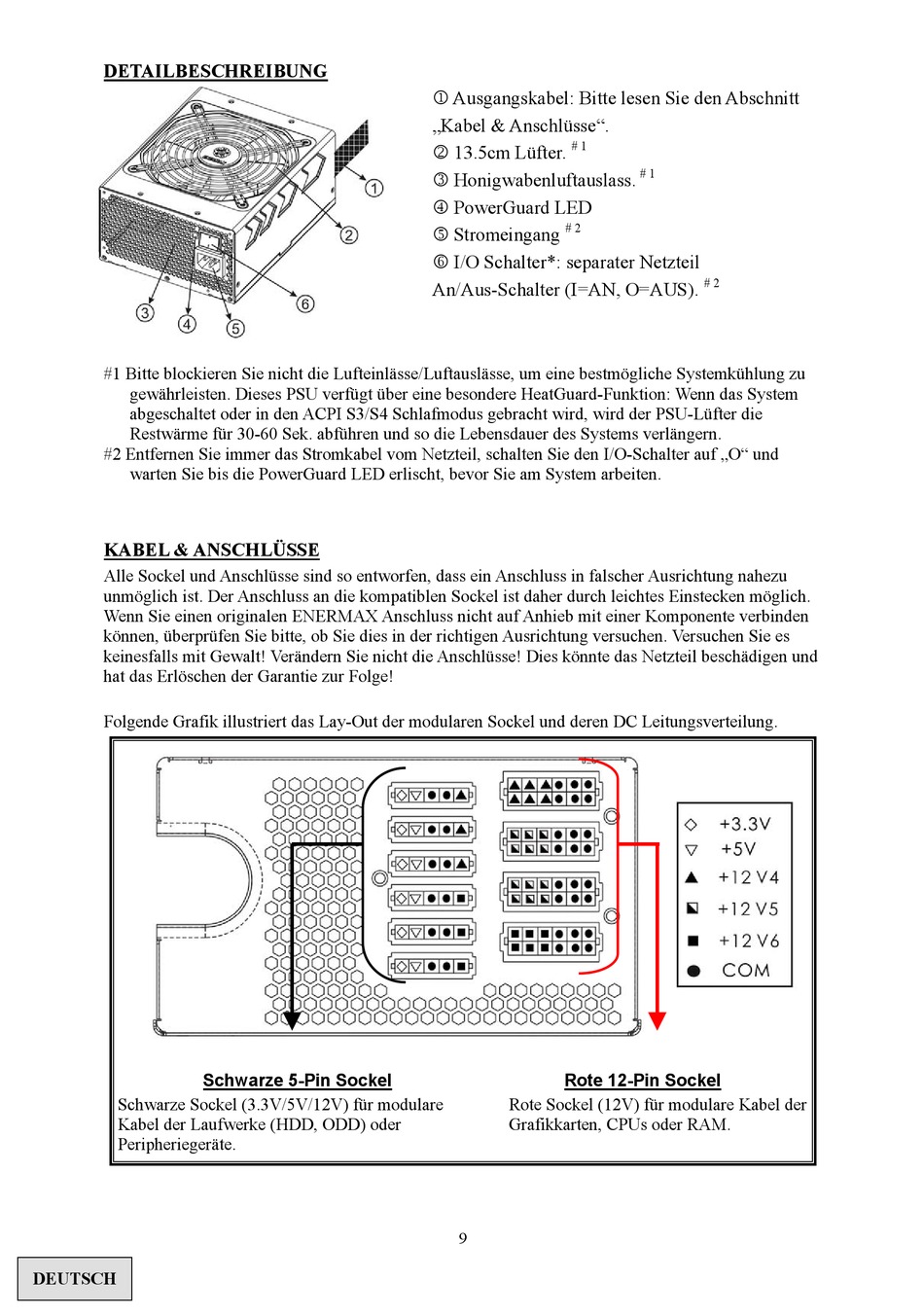

DETAILBESCHREIBUNG
#1 Bitte blockieren Sie nicht die Lufteinlässe/Luftauslässe, um eine bestmögliche Systemkühlung zu
gewährleisten. Dieses PSU verfügt über eine besondere HeatGuard-Funktion: Wenn das System
abgeschaltet oder in den ACPI S3/S4 Schlafmodus gebracht wird, wird der PSU-Lüfter die
Restwärme für 30-60 Sek. abführen und so die Lebensdauer des Systems verlängern.
#2 Entfernen Sie immer das Stromkabel vom Netzteil, schalten Sie den I/O-Schalter auf „O" und
warten Sie bis die PowerGuard LED erlischt, bevor Sie am System arbeiten.
KABEL & ANSCHLÜSSE
Alle Sockel und Anschlüsse sind so entworfen, dass ein Anschluss in falscher Ausrichtung nahezu
unmöglich ist. Der Anschluss an die kompatiblen Sockel ist daher durch leichtes Einstecken möglich.
Wenn Sie einen originalen ENERMAX Anschluss nicht auf Anhieb mit einer Komponente verbinden
können, überprüfen Sie bitte, ob Sie dies in der richtigen Ausrichtung versuchen. Versuchen Sie es
keinesfalls mit Gewalt! Verändern Sie nicht die Anschlüsse! Dies könnte das Netzteil beschädigen und
hat das Erlöschen der Garantie zur Folge!
Folgende Grafik illustriert das Lay-Out der modularen Sockel und deren DC Leitungsverteilung.
Schwarze 5-Pin Sockel
Schwarze Sockel (3.3V/5V/12V) für modulare
Kabel der Laufwerke (HDD, ODD) oder
Peripheriegeräte.
DEUTSCH
1 Ausgangskabel: Bitte lesen Sie den Abschnitt
„Kabel & Anschlüsse".
# 1
2 13.5cm Lüfter.
3 Honigwabenluftauslass.
4 PowerGuard LED
# 2
5 Stromeingang
6 I/O Schalter*: separater Netzteil
An/Aus-Schalter (I=AN, O=AUS).
Rote 12-Pin Sockel
Rote Sockel (12V) für modulare Kabel der
Grafikkarten, CPUs oder RAM.
