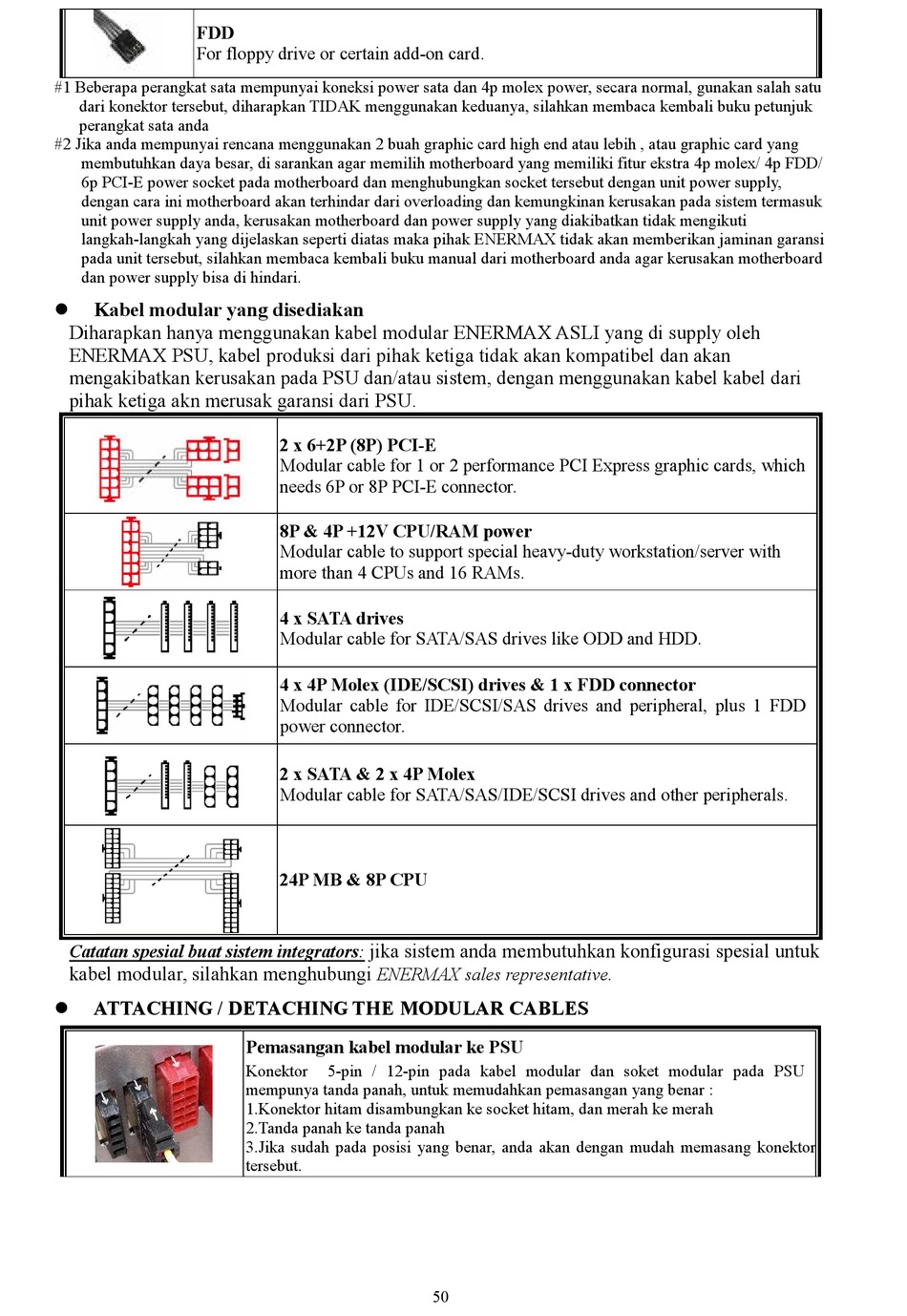

FDD
For floppy drive or certain add-on card.
#1 Beberapa perangkat sata mempunyai koneksi power sata dan 4p molex power, secara normal, gunakan salah satu
dari konektor tersebut, diharapkan TIDAK menggunakan keduanya, silahkan membaca kembali buku petunjuk
perangkat sata anda
#2 Jika anda mempunyai rencana menggunakan 2 buah graphic card high end atau lebih , atau graphic card yang
membutuhkan daya besar, di sarankan agar memilih motherboard yang memiliki fitur ekstra 4p molex/ 4p FDD/
6p PCI-E power socket pada motherboard dan menghubungkan socket tersebut dengan unit power supply,
dengan cara ini motherboard akan terhindar dari overloading dan kemungkinan kerusakan pada sistem termasuk
unit power supply anda, kerusakan motherboard dan power supply yang diakibatkan tidak mengikuti
langkah-langkah yang dijelaskan seperti diatas maka pihak ENERMAX tidak akan memberikan jaminan garansi
pada unit tersebut, silahkan membaca kembali buku manual dari motherboard anda agar kerusakan motherboard
dan power supply bisa di hindari.
Kabel modular yang disediakan
Diharapkan hanya menggunakan kabel modular ENERMAX ASLI yang di supply oleh
ENERMAX PSU, kabel produksi dari pihak ketiga tidak akan kompatibel dan akan
mengakibatkan kerusakan pada PSU dan/atau sistem, dengan menggunakan kabel kabel dari
pihak ketiga akn merusak garansi dari PSU.
Catatan spesial buat sistem integrators:
kabel modular, silahkan menghubungi
ATTACHING / DETACHING THE MODULAR CABLES
2 x 6+2P (8P) PCI-E
Modular cable for 1 or 2 performance PCI Express graphic cards, which
needs 6P or 8P PCI-E connector.
8P & 4P +12V CPU/RAM power
Modular cable to support special heavy-duty workstation/server with
more than 4 CPUs and 16 RAMs.
4 x SATA drives
Modular cable for SATA/SAS drives like ODD and HDD.
4 x 4P Molex (IDE/SCSI) drives & 1 x FDD connector
Modular cable for IDE/SCSI/SAS drives and peripheral, plus 1 FDD
power connector.
2 x SATA & 2 x 4P Molex
Modular cable for SATA/SAS/IDE/SCSI drives and other peripherals.
24P MB & 8P CPU
jika sistem anda membutuhkan konfigurasi spesial untuk
ENERMAX sales representative.
Pemasangan kabel modular ke PSU
Konektor
5-pin / 12-pin pada kabel modular dan soket modular pada PSU
mempunya tanda panah, untuk memudahkan pemasangan yang benar :
1.Konektor hitam disambungkan ke socket hitam, dan merah ke merah
2.Tanda panah ke tanda panah
3.Jika sudah pada posisi yang benar, anda akan dengan mudah memasang konektor
tersebut.
50
