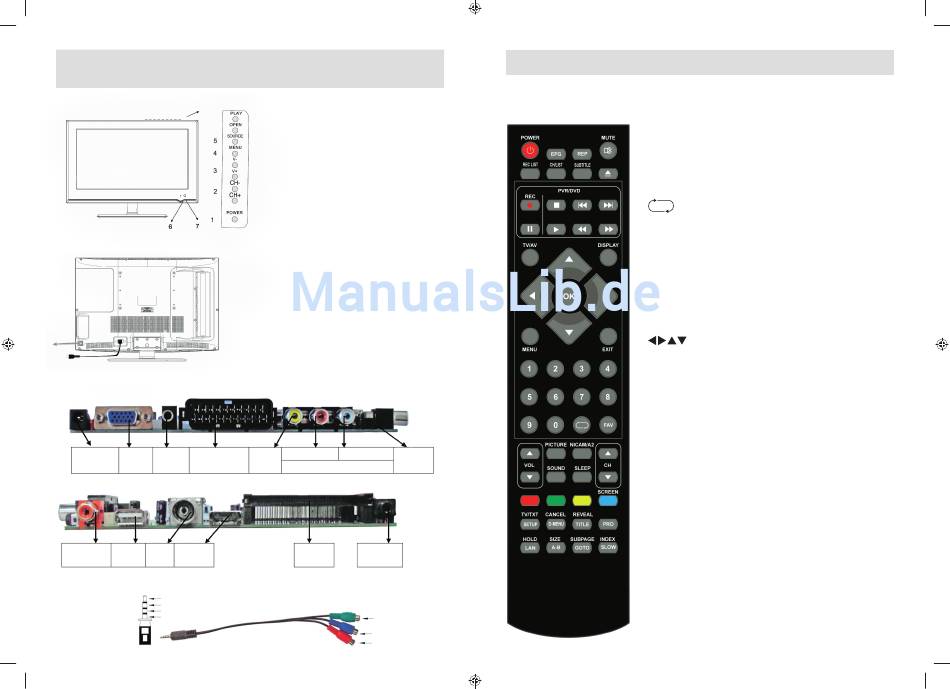

4. ansCHlÜsse des led-FeRnseHeRs auF deR
VoRdeR- und RÜCKseite
Vorderansicht
Rückansicht und steueranschlüsse
(Optional)
ansicht der anschlüsse auf der Rückseite
Gleichstrom- PC-RGB- PC-Audio- Scart-Eingang CVBS-
versorgung Eingang Eingang
ansicht auf der Rückseite des Fernsehers
Koaxialkabel- USB-An- RF-Ein- HDMI-
ausgang schluss gang Eingang
Falls der Komponenten-Kabelbaum verwendet wird
Masse
4
Bedienungsanleitung_214070_110_Multi.indd 4-5
1. Durch Drücken der Taste „poWeR" wird
der Standby-Modus ein- oder ausgeschaltet.
2. Durch Drücken der Tasten „CH +" oder „CH-"
werden die Fernsehkanäle in der Senderliste
angewählt.
3. Durch Drücken der Tasten „V+" oder „V-"
wird die Lautstärke erhöht bzw. verringert.
4. Durch Drücken der Taste „MENU" wird das
Hauptmenü auf dem Bildschirm angezeigt.
5. Durch Drücken der Taste „SOURCE" wird
die Eingangsquelle ausgewählt.
6. BETRIEBSANZEIGE: Im Standby-Modus
leuchtet die Anzeige rot. Sobald der Fernseher
eingeschaltet wird, leuchtet die Anzeige grün.
7. FERNBEDIENUNGSSENSOR: Infrarotsen-
sor für die Fernbedienung.
R L Komponen-
Eingang teneingang
CVBS und Komponentenaudioeingang
CI-Slot- Kopfhörer-
Eingang ausgang
(Optional)
y
Pb/Cb
Pr/Cr

5. FeRnBedienung

Hauptfunktionen der Fernbedienung
poWeR:
Mute:
0-9, -/--:
:
auto:
Vol+/-:
CH+/-:
displaY: Zeigt den Anzeige-Status an
oK:
eXit:
Menu:
piCtuRe: Bildeinstellungen
sound:
tV/aV:
sleep:
Ein-Aus-Schalter zum Einschalten und
Umschalten in den Standby-Modus
Schaltet Lautsprecher aus
Zur Auswahl der Kanäle
Mit dieser Taste wird das vorherige Pro-
gramm wieder aufgerufen
Durch Drücken dieser Taste kann eine
automatische Konfiguration direkt im
PC-Modus erfolgen
Erhöht bzw. verringert die Lautstärke
Mit dieser Taste werden die Kanäle in
der Senderliste nach oben bzw. nach
unten gewechselt
: Richtungstasten für das Bildschirmmenü
(OSD)
Bestätigungstaste
Durch Drücken dieser Taste verlassen
Sie das aktuelle Menü
Menü des Fernsehers
Toneinstellungen
Durch Drücken dieser Taste werden die
einzelnen Eingangsquellen aufgerufen
Zeitraum bis zum Ausschalten
