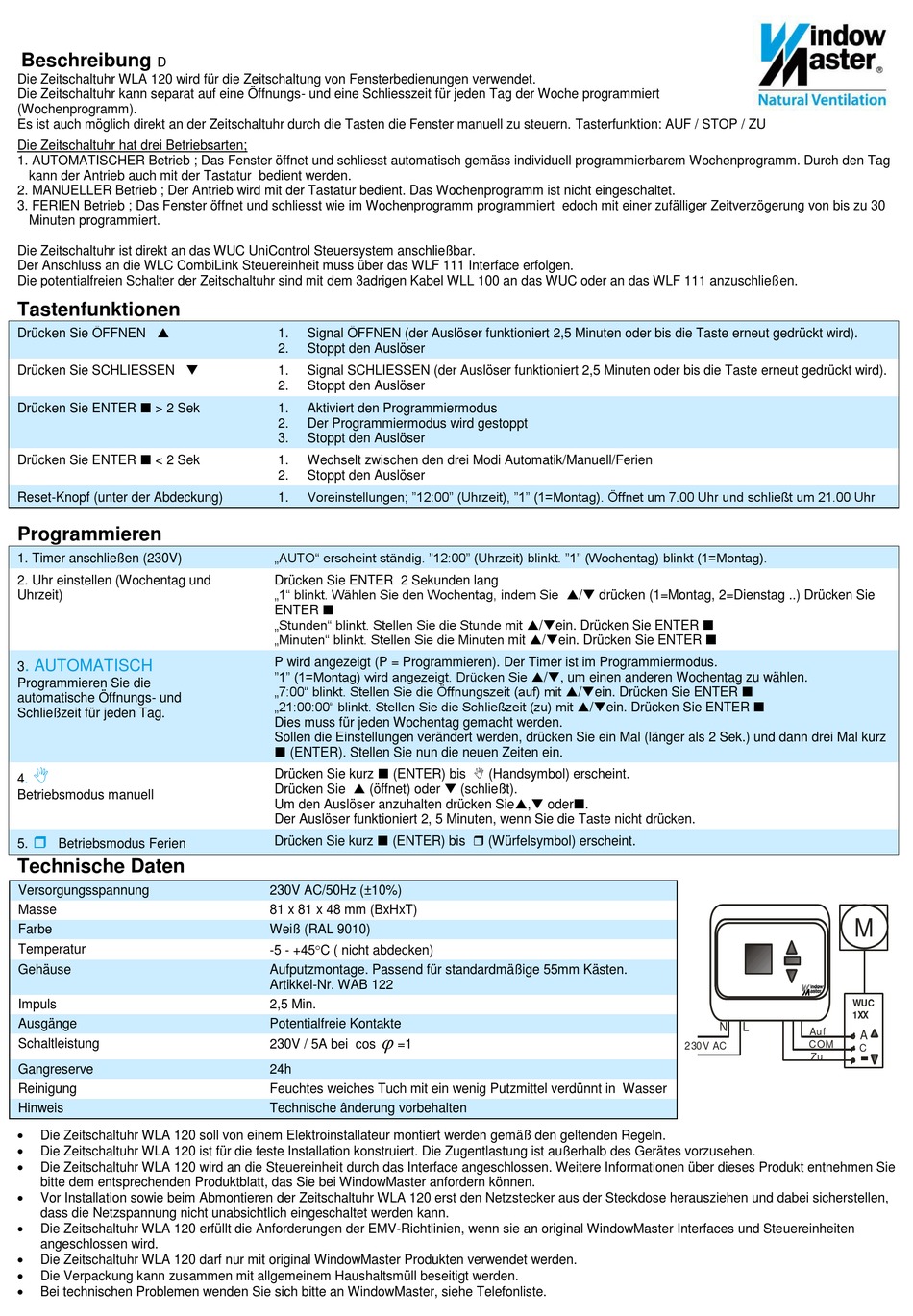

WindowMaster WLA 120 0102 Bedienungsanleitung Seite 5

Beschreibung
D
Die Zeitschaltuhr WLA 120 wird für die Zeitschaltung von Fensterbedienungen verwendet.
Die Zeitschaltuhr kann separat auf eine Öffnungs- und eine Schliesszeit für jeden Tag der Woche programmiert
(Wochenprogramm).
Es ist auch möglich direkt an der Zeitschaltuhr durch die Tasten die Fenster manuell zu steuern. Tasterfunktion: AUF / STOP / ZU
Die Zeitschaltuhr hat drei Betriebsarten;
1. AUTOMATISCHER Betrieb ; Das Fenster öffnet und schliesst automatisch gemäss individuell programmierbarem Wochenprogramm. Durch den Tag
kann der Antrieb auch mit der Tastatur bedient werden.
2. MANUELLER Betrieb ; Der Antrieb wird mit der Tastatur bedient. Das Wochenprogramm ist nicht eingeschaltet.
3. FERIEN Betrieb ; Das Fenster öffnet und schliesst wie im Wochenprogramm programmiert edoch mit einer zufälliger Zeitverzögerung von bis zu 30
Minuten programmiert.
Die Zeitschaltuhr ist direkt an das WUC UniControl Steuersystem anschließbar.
Der Anschluss an die WLC CombiLink Steuereinheit muss über das WLF 111 Interface erfolgen.
Die potentialfreien Schalter der Zeitschaltuhr sind mit dem 3adrigen Kabel WLL 100 an das WUC oder an das WLF 111 anzuschließen.
Tastenfunktionen
Drücken Sie ÖFFNEN 
Drücken Sie SCHLIESSEN 
Drücken Sie ENTER  > 2 Sek
Drücken Sie ENTER  < 2 Sek
Reset-Knopf (unter der Abdeckung)
Programmieren
1. Timer anschließen (230V)
2. Uhr einstellen (Wochentag und
Uhrzeit)
.
AUTOMATISCH
3
Programmieren Sie die
automatische Öffnungs- und
Schließzeit für jeden Tag.

4.
Betriebsmodus manuell

5. Betriebsmodus Ferien
Technische Daten
Versorgungsspannung
Masse
Farbe
Temperatur
Gehäuse
Impuls
Ausgänge
Schaltleistung
Gangreserve
Reinigung
Hinweis

Die Zeitschaltuhr WLA 120 soll von einem Elektroinstallateur montiert werden gemäß den geltenden Regeln.

Die Zeitschaltuhr WLA 120 ist für die feste Installation konstruiert. Die Zugentlastung ist außerhalb des Gerätes vorzusehen.

Die Zeitschaltuhr WLA 120 wird an die Steuereinheit durch das Interface angeschlossen. Weitere Informationen über dieses Produkt entnehmen Sie
bitte dem entsprechenden Produktblatt, das Sie bei WindowMaster anfordern können.

Vor Installation sowie beim Abmontieren der Zeitschaltuhr WLA 120 erst den Netzstecker aus der Steckdose herausziehen und dabei sicherstellen,
dass die Netzspannung nicht unabsichtlich eingeschaltet werden kann.

Die Zeitschaltuhr WLA 120 erfüllt die Anforderungen der EMV-Richtlinien, wenn sie an original WindowMaster Interfaces und Steuereinheiten
angeschlossen wird.

Die Zeitschaltuhr WLA 120 darf nur mit original WindowMaster Produkten verwendet werden.

Die Verpackung kann zusammen mit allgemeinem Haushaltsmüll beseitigt werden.

Bei technischen Problemen wenden Sie sich bitte an WindowMaster, siehe Telefonliste.
1. Signal ÖFFNEN (der Auslöser funktioniert 2,5 Minuten oder bis die Taste erneut gedrückt wird).
2. Stoppt den Auslöser
1. Signal SCHLIESSEN (der Auslöser funktioniert 2,5 Minuten oder bis die Taste erneut gedrückt wird).
2. Stoppt den Auslöser
1. Aktiviert den Programmiermodus
2. Der Programmiermodus wird gestoppt
3. Stoppt den Auslöser
1. Wechselt zwischen den drei Modi Automatik/Manuell/Ferien
2. Stoppt den Auslöser
Voreinstellungen; "12:00" (Uhrzeit), "1" (1=Montag). Öffnet um 7.00 Uhr und schließt um 21.00 Uhr
1.
„AUTO" erscheint ständig. "12:00" (Uhrzeit) blinkt. "1" (Wochentag) blinkt (1=Montag).
Drücken Sie ENTER 2 Sekunden lang
„1" blinkt. Wählen Sie den Wochentag, indem Sie / drücken (1=Montag, 2=Dienstag ..) Drücken Sie
ENTER 
„Stunden" blinkt. Stellen Sie die Stunde mit /ein. Drücken Sie ENTER 
„Minuten" blinkt. Stellen Sie die Minuten mit /ein. Drücken Sie ENTER 
P wird angezeigt (P = Programmieren). Der Timer ist im Programmiermodus.
"1" (1=Montag) wird angezeigt. Drücken Sie /, um einen anderen Wochentag zu wählen.
„7:00" blinkt. Stellen Sie die Öffnungszeit (auf) mit /ein. Drücken Sie ENTER 
„21:00:00" blinkt. Stellen Sie die Schließzeit (zu) mit /ein. Drücken Sie ENTER 
Dies muss für jeden Wochentag gemacht werden.
Sollen die Einstellungen verändert werden, drücken Sie ein Mal (länger als 2 Sek.) und dann drei Mal kurz
 (ENTER). Stellen Sie nun die neuen Zeiten ein.
Drücken Sie kurz  (ENTER) bis  (Handsymbol) erscheint.
Drücken Sie  (öffnet) oder  (schließt).
Um den Auslöser anzuhalten drücken Sie, oder.
Der Auslöser funktioniert 2, 5 Minuten, wenn Sie die Taste nicht drücken.
Drücken Sie kurz  (ENTER) bis  (Würfelsymbol) erscheint.
230V AC/50Hz (±10%)
81 x 81 x 48 mm (BxHxT)
Weiß (RAL 9010)
-5 - +45C ( nicht abdecken)
Aufputzmontage. Passend für standardmäßige 55mm Kästen.
Artikkel-Nr. WAB 122
2,5 Min.
Potentialfreie Kontakte

230V / 5A bei cos =1
24h
Feuchtes weiches Tuch mit ein wenig Putzmittel verdünnt in Wasser
Technische ânderung vorbehalten
M
N L
Auf
COM
230V AC
Zu
A
C
