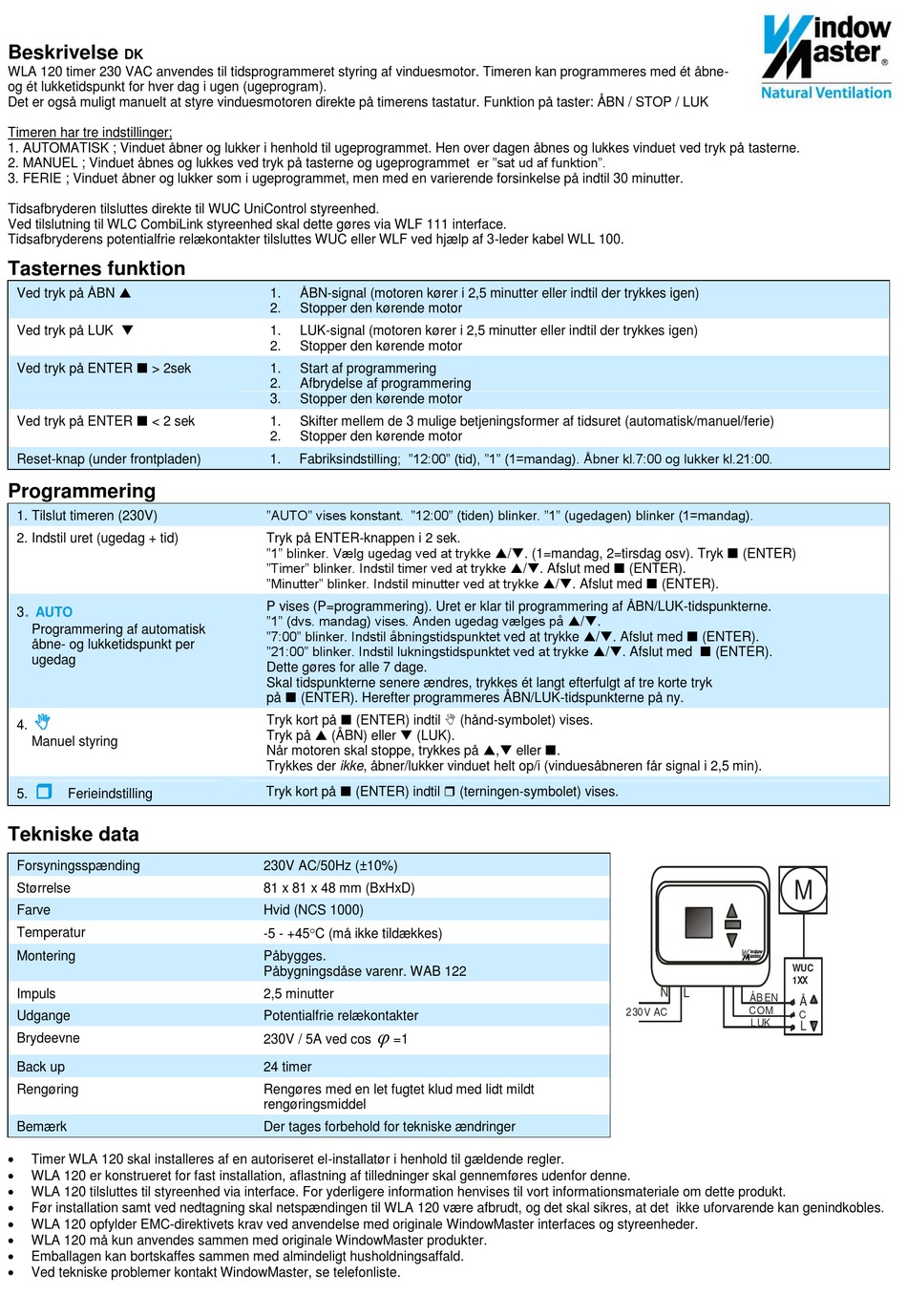

Beskrivelse
DK
WLA 120 timer 230 VAC anvendes til tidsprogrammeret styring af vinduesmotor. Timeren kan programmeres med ét åbne-
og ét lukketidspunkt for hver dag i ugen (ugeprogram).
Det er også muligt manuelt at styre vinduesmotoren direkte på timerens tastatur. Funktion på taster: ÅBN / STOP / LUK
Timeren har tre indstillinger;
1. AUTOMATISK ; Vinduet åbner og lukker i henhold til ugeprogrammet. Hen over dagen åbnes og lukkes vinduet ved tryk på tasterne.
2. MANUEL ; Vinduet åbnes og lukkes ved tryk på tasterne og ugeprogrammet er "sat ud af funktion".
3. FERIE ; Vinduet åbner og lukker som i ugeprogrammet, men med en varierende forsinkelse på indtil 30 minutter.
Tidsafbryderen tilsluttes direkte til WUC UniControl styreenhed.
Ved tilslutning til WLC CombiLink styreenhed skal dette gøres via WLF 111 interface.
Tidsafbryderens potentialfrie relækontakter tilsluttes WUC eller WLF ved hjælp af 3-leder kabel WLL 100.
Tasternes funktion
Ved tryk på ÅBN 
Ved tryk på LUK 
Ved tryk på ENTER  > 2sek
Ved tryk på ENTER  < 2 sek
Reset-knap (under frontpladen)
Programmering
1. Tilslut timeren (230V)
2. Indstil uret (ugedag + tid)
.
3 AUTO
Programmering af automatisk
åbne- og lukketidspunkt per
ugedag

4.
Manuel styring

5. Ferieindstilling

Tekniske data

Forsyningsspænding
Størrelse
Farve
Temperatur
Montering
Impuls
Udgange
Brydeevne
Back up
Rengøring
Bemærk

Timer WLA 120 skal installeres af en autoriseret el-installatør i henhold til gældende regler.

WLA 120 er konstrueret for fast installation, aflastning af tilledninger skal gennemføres udenfor denne.

WLA 120 tilsluttes til styreenhed via interface. For yderligere information henvises til vort informationsmateriale om dette produkt.

Før installation samt ved nedtagning skal netspændingen til WLA 120 være afbrudt, og det skal sikres, at det ikke uforvarende kan genindkobles.

WLA 120 opfylder EMC-direktivets krav ved anvendelse med originale WindowMaster interfaces og styreenheder.

WLA 120 må kun anvendes sammen med originale WindowMaster produkter.

Emballagen kan bortskaffes sammen med almindeligt husholdningsaffald.

Ved tekniske problemer kontakt WindowMaster, se telefonliste.
1. ÅBN-signal (motoren kører i 2,5 minutter eller indtil der trykkes igen)
2. Stopper den kørende motor
1. LUK-signal (motoren kører i 2,5 minutter eller indtil der trykkes igen)
2. Stopper den kørende motor
1. Start af programmering
2. Afbrydelse af programmering
3. Stopper den kørende motor
1. Skifter mellem de 3 mulige betjeningsformer af tidsuret (automatisk/manuel/ferie)
2. Stopper den kørende motor
Fabriksindstilling; "12:00" (tid), "1" (1=mandag). Åbner kl.7:00 og lukker kl.21:00.
1.
"AUTO" vises konstant. "12:00" (tiden) blinker. "1" (ugedagen) blinker (1=mandag).
Tryk på ENTER-knappen i 2 sek.
"1" blinker. Vælg ugedag ved at trykke /. (1=mandag, 2=tirsdag osv). Tryk  (ENTER)
"Timer" blinker. Indstil timer ved at trykke /. Afslut med  (ENTER).
"Minutter" blinker. Indstil minutter ved at trykke /. Afslut med  (ENTER).
P vises (P=programmering). Uret er klar til programmering af ÅBN/LUK-tidspunkterne.
"1" (dvs. mandag) vises. Anden ugedag vælges på /.
"7:00" blinker. Indstil åbningstidspunktet ved at trykke /. Afslut med  (ENTER).
"21:00" blinker. Indstil lukningstidspunktet ved at trykke /. Afslut med  (ENTER).
Dette gøres for alle 7 dage.
Skal tidspunkterne senere ændres, trykkes ét langt efterfulgt af tre korte tryk
på  (ENTER). Herefter programmeres ÅBN/LUK-tidspunkterne på ny.
Tryk kort på  (ENTER) indtil  (hånd-symbolet) vises.
Tryk på  (ÅBN) eller  (LUK).
Når motoren skal stoppe, trykkes på , eller .
Trykkes der ikke, åbner/lukker vinduet helt op/i (vinduesåbneren får signal i 2,5 min).
Tryk kort på  (ENTER) indtil  (terningen-symbolet) vises.
230V AC/50Hz (±10%)
81 x 81 x 48 mm (BxHxD)
Hvid (NCS 1000)
-5 - +45C (må ikke tildækkes)
Påbygges.
Påbygningsdåse varenr. WAB 122
2,5 minutter
Potentialfrie relækontakter

230V / 5A ved cos =1
24 timer
Rengøres med en let fugtet klud med lidt mildt
rengøringsmiddel
Der tages forbehold for tekniske ændringer
M
N L
ÅB EN
COM
230V AC
LUK
Å
C
L
