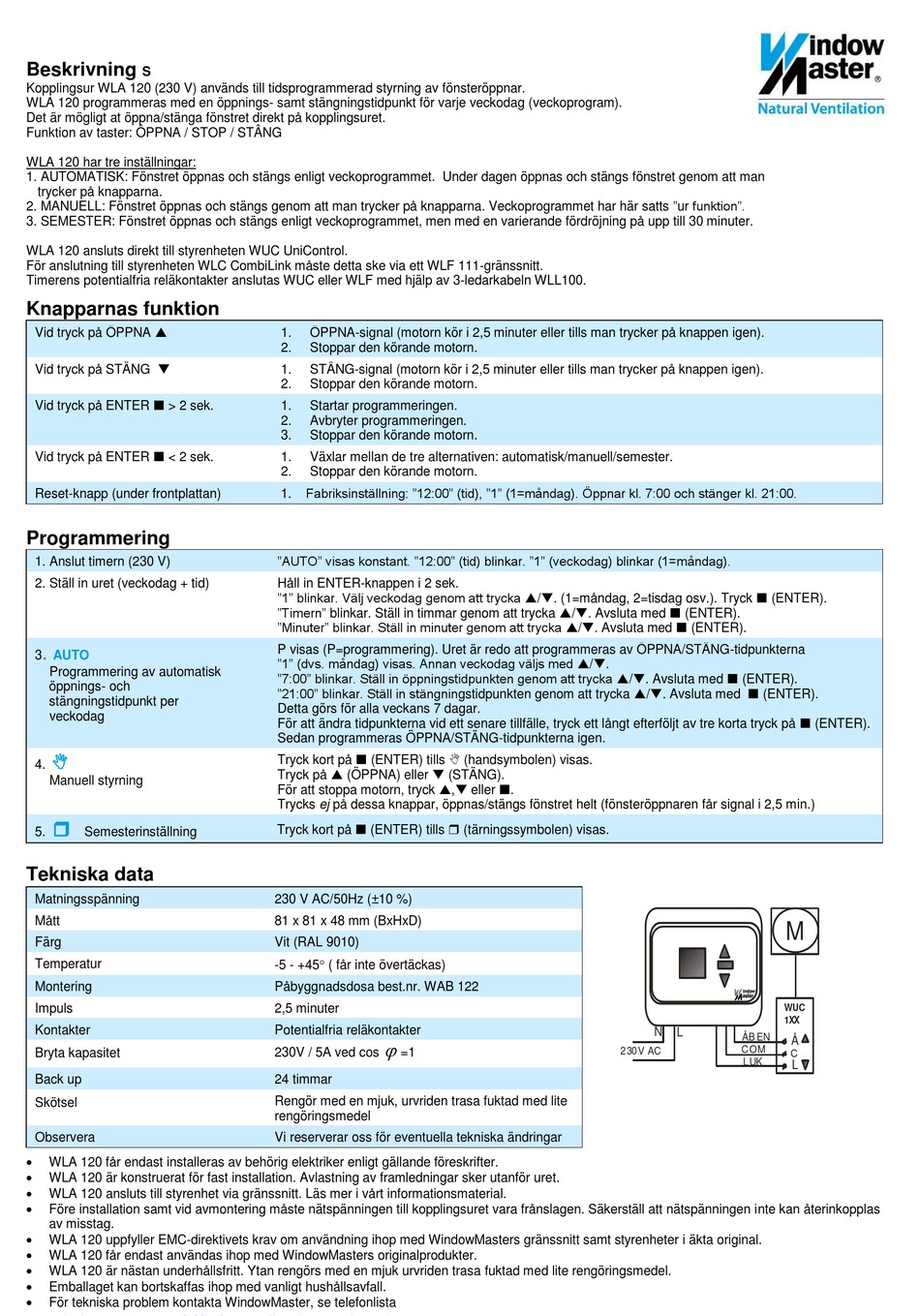

Beskrivning
S
Kopplingsur WLA 120 (230 V) används till tidsprogrammerad styrning av fönsteröppnar.
WLA 120 programmeras med en öppnings- samt stängningstidpunkt för varje veckodag (veckoprogram).
Det är mögligt at öppna/stänga fönstret direkt på kopplingsuret.
Funktion av taster: ÔPPNA / STOP / STÂNG
WLA 120 har tre inställningar:
1. AUTOMATISK: Fönstret öppnas och stängs enligt veckoprogrammet. Under dagen öppnas och stängs fönstret genom att man
trycker på knapparna.
2. MANUELL: Fönstret öppnas och stängs genom att man trycker på knapparna. Veckoprogrammet har här satts "ur funktion".
3. SEMESTER: Fönstret öppnas och stängs enligt veckoprogrammet, men med en varierande fördröjning på upp till 30 minuter.
WLA 120 ansluts direkt till styrenheten WUC UniControl.
För anslutning till styrenheten WLC CombiLink måste detta ske via ett WLF 111-gränssnitt.
Timerens potentialfria reläkontakter anslutas WUC eller WLF med hjälp av 3-ledarkabeln WLL100.
Knapparnas funktion
Vid tryck på ÖPPNA 
Vid tryck på STÄNG 
Vid tryck på ENTER  > 2 sek.
Vid tryck på ENTER  < 2 sek.
Reset-knapp (under frontplattan)
Programmering
1. Anslut timern (230 V)
2. Ställ in uret (veckodag + tid)
.
3 AUTO
Programmering av automatisk
öppnings- och
stängningstidpunkt per
veckodag

4.
Manuell styrning

5. Semesterinställning

Tekniska data

Matningsspänning
Mått
Färg
Temperatur
Montering
Impuls
Kontakter
Bryta kapasitet
Back up
Skötsel
Observera

WLA 120 får endast installeras av behörig elektriker enligt gällande föreskrifter.

WLA 120 är konstruerat för fast installation. Avlastning av framledningar sker utanför uret.

WLA 120 ansluts till styrenhet via gränssnitt. Läs mer i vårt informationsmaterial.

Före installation samt vid avmontering måste nätspänningen till kopplingsuret vara frånslagen. Säkerställ att nätspänningen inte kan återinkopplas
av misstag.

WLA 120 uppfyller EMC-direktivets krav om användning ihop med WindowMasters gränssnitt samt styrenheter i äkta original.

WLA 120 får endast användas ihop med WindowMasters originalprodukter.

WLA 120 är nästan underhållsfritt. Ytan rengörs med en mjuk urvriden trasa fuktad med lite rengöringsmedel.

Emballaget kan bortskaffas ihop med vanligt hushållsavfall.

För tekniska problem kontakta WindowMaster, se telefonlista
1. ÖPPNA-signal (motorn kör i 2,5 minuter eller tills man trycker på knappen igen).
2. Stoppar den körande motorn.
1. STÂNG-signal (motorn kör i 2,5 minuter eller tills man trycker på knappen igen).
2. Stoppar den körande motorn.
1. Startar programmeringen.
2. Avbryter programmeringen.
3. Stoppar den körande motorn.
1. Växlar mellan de tre alternativen: automatisk/manuell/semester.
2. Stoppar den körande motorn.
Fabriksinställning: "12:00" (tid), "1" (1=måndag). Öppnar kl. 7:00 och stänger kl. 21:00.
1.
"AUTO" visas konstant. "12:00" (tid) blinkar. "1" (veckodag) blinkar (1=måndag).
Håll in ENTER-knappen i 2 sek.
"1" blinkar. Välj veckodag genom att trycka /. (1=måndag, 2=tisdag osv.). Tryck  (ENTER).
"Timern" blinkar. Ställ in timmar genom att trycka /. Avsluta med  (ENTER).
"Minuter" blinkar. Ställ in minuter genom att trycka /. Avsluta med  (ENTER).
P visas (P=programmering). Uret är redo att programmeras av ÖPPNA/STÂNG-tidpunkterna
"1" (dvs. måndag) visas. Annan veckodag väljs med /.
"7:00" blinkar. Ställ in öppningstidpunkten genom att trycka /. Avsluta med  (ENTER).
"21:00" blinkar. Ställ in stängningstidpunkten genom att trycka /. Avsluta med  (ENTER).
Detta görs för alla veckans 7 dagar.
För att ändra tidpunkterna vid ett senare tillfälle, tryck ett långt efterföljt av tre korta tryck på  (ENTER).
Sedan programmeras ÖPPNA/STÄNG-tidpunkterna igen.
Tryck kort på  (ENTER) tills  (handsymbolen) visas.
Tryck på  (ÖPPNA) eller  (STÄNG).
För att stoppa motorn, tryck , eller .
Trycks ej på dessa knappar, öppnas/stängs fönstret helt (fönsteröppnaren får signal i 2,5 min.)
Tryck kort på  (ENTER) tills  (tärningssymbolen) visas.
230 V AC/50Hz (±10 %)
81 x 81 x 48 mm (BxHxD)
Vit (RAL 9010)
-5 - +45 ( får inte övertäckas)
Påbyggnadsdosa best.nr. WAB 122
2,5 minuter
Potentialfria reläkontakter

230V / 5A ved cos =1
24 timmar
Rengör med en mjuk, urvriden trasa fuktad med lite
rengöringsmedel
Vi reserverar oss för eventuella tekniska ändringar
M
N L
ÅB EN
Å
COM
230V AC
C
LUK
L
