2245 (JTM45)

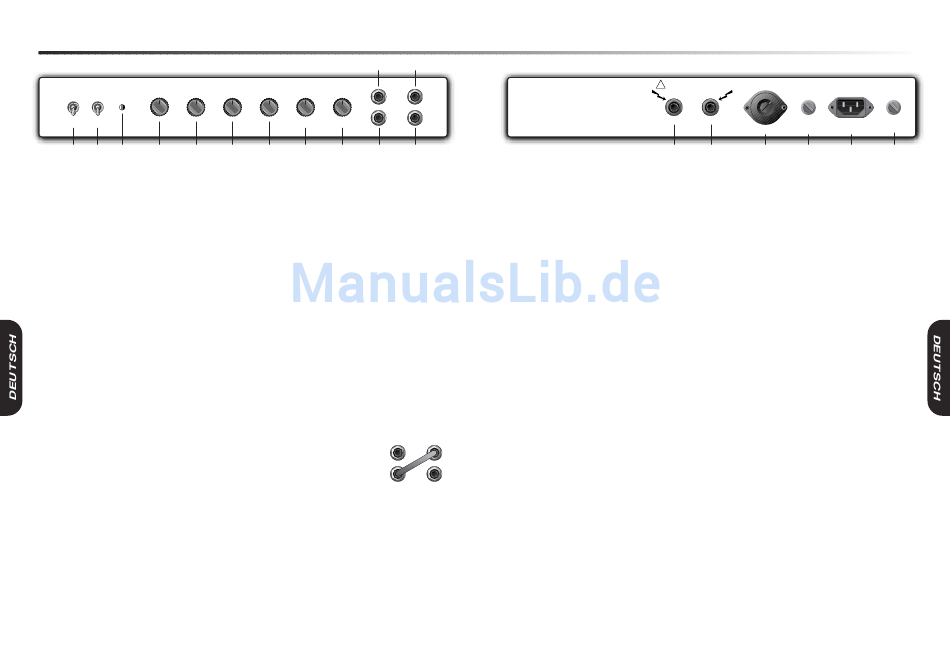

2245 (JTM45) Frontplatte
MAINS
STANDBY
PRESENCE
BASS
4
6
4
6
MK
2
8
2
8
II
0
10
0
10
ON
ON
1
2
3
4
5
1. Power Schalter
Schaltet Deinen Amp ein bzw. aus. Stelle
unbedingt sicher, daß der Netzstecker gezogen ist,
bevor Du den Amp transportierst.
2. Standby Schalter
Der Standby Schalter wird in Verbindung mit dem
Netzschalter (Position 1) benutzt, um den Amp
"aufzuwärmen" bevor er in Betrieb genommen wird,
und um die Lebensdauer der Endstufenröhren zu
erhöhen. Beim Einschalten des Verstärkers
schaltest Du den Netzschalter ein - danach werden
die Röhren aufgeheizt, und erreichen etwa nach 2
Minuten ihre optimale Betriebstemparatur. Dann
erst sollte auch der Standby Schalter eingeschaltet
werden. Damit wird auch die Hochspannung an
den Endstufenröhren aktiviert (Anodenspannung),
und es kann losgehen. Um die Lebensdauer der
Röhren zu erhöhen solltest Du den Standby
Schalter immer in längeren Spielpausen einer
Performance ausschalten. Beim Ausschalten des
Verstärkers solltest Du immer erst Standby
ausschalten und dann erst den Netzschalter.
3. Betriebsleuchte
Zeigt den eingeschalteten Zustand des
Verstärkers an.
4. Presence Regler
Gibt dem Sound mehr Höhen und Biss. Beim
Aufdrehen wird der Klang durchsetzungsfähig und
"präsent".
5. Bass Regler
Bestimmt den Anteil der tiefen Frequenzen im
Klangbild.
6. Middle Regler
Beeinflußt die mittleren Soundregister des
Verstärkers. Beim Aufdrehen wird der
Gitarrensound fetter und ist deutlicher hörbar.
Umgedreht wird bei kleineren Mitteneinstellungen
das Klangbild dünner und schärfer - für mehr
"ausgehölte" Sounds.
10
MIDDLE
TREBLE
HIGH TREBLE
NORMAL
1
4
6
4
6
4
6
4
6
INPUTS
2
8
2
8
2
8
2
8
1
0
10
0
10
0
10
0
10
LOUDNESS 1
LOUDNESS 2
6
7
8
9
11
7. Treble Regler
Legt die Höhenanteile des Gitarrensounds fest -
beim Aufdrehen klingt die Gitarre heller. (Hinweis:
Das Klangregelnetzwerk ist besonders interaktiv -
eine Änderung am Tone Regler verändert auch die
Formung des Klanges in Abhängigkeit zu den
anderen Klangreglern. Ausprobieren ist der beste
Weg, um den gewünschten Sound zu erhalten.
8. High Treble Loudness 1
Bestimmt die Lautstärke von Kanal 1 (Treble).
Hinweis: Dieser Kanal hat eine hellere
Höhenwidergabe als Kanal 2.
9. Normal Loudness 2
Regelt die Lautstärke von Kanal 2. Hinweis: Kanal
2 ist für normales Wiedergabeverhalten ausgelegt.
10. Input Buchse
Verbindet die Gitarre mit Kanal 1.
Hinweis: Auch wenn der erste Eingang des ersten
Kanals der ist, den die meisten Gitarristen
benutzen, solltest Du ruhig auch einmal die
anderen Inputs ausprobieren. Mancher bevorzugt
es, beide Kanäle zu mischen, indem mit einem
kurzen Patchkabel der zweite Eingang des ersten
Kanals mit dem ersten des zweiten verbunden wird.
Wird dann die Gitarre in den
ersten Input von Kanal 1
1
gesteckt, so kann zwischen den
Charakteren beider Kanäle
1
gemischt werden (siehe
Diagramm).
11. Input Buchse
Weniger empfindlicher Anschluß (mit kleinerer
Eingangsimpedanz) für die Gitarre an Kanal 1.
12. Input Buchse
Verbindet die Gitarre mit Kanal 2.
13. Input Buchse
Weniger empfindlicher Anschluß (mit kleinerer
Eingangsimpedanz) für die Gitarre an Kanal 2.
29
12
2245 (JTM45) Rückseite
MODEL: JTM45
2
JTM
JTM
MANUFACTURED BY
MARSHALL AMPLIFICATION PLC
45
45
BLETCHLEY, MILTON KEYNES, ENGLAND.
2
13
1/2. Lautsprecher Outputs
Dienen zum Anschluß externer Boxen (siehe
Position 7). Bitte beachte dazu unbedingt die
Sicherheitshinweise auf Seite 22.
3. Output Wahlschalter
Paßt die Endstufe Deines Verstärkers an die
Lastimpedanz (also die der Box/en...) an. Bei einem
Röhrenverstärker muß zwingend die ausgewählte
Impedanz am Verstärker mit der daran
angeschlossenen Lastimpedanz übereinstimmen. Das
bedeutet, daß z.B. zum Anschluß einer einzelnen 16
Ohm Box auch der Verstärker auf 16 Ohm geschaltet
werden muß. Werden zwei 16 Ohm Cabinets
angeschlossen, so wird der Amp auf 8 Ohm
geschaltet (da beide Buchsen in Parallelschaltung
verdrahtet sind). Fehler in der Anschlußimpedanz
führen zu einem Defekt am Verstärker. Bevor Du den
Wahlschalter verstellst, solltest Du den Verstärker
komplett ausschalten.
2
INPUTS
2
WARNING!:
RISK OF HAZARDOUS ENERGY
!
OUTPUT
H.T. FUSE
MAINS INPUT
AVIS!:
ENERGIE ELECTRIQUE DANGEREUSE!
SPEAKERS
CONNECT SPEAKERS BEFORE USE
OUTPUT: 30 WATTS RMS
SELECTOR
T500 mA
1
2
3
4
4. Anoden-Hochspannungssicherung
der korrekte Wert dieser Sicherung ist auf der
Rückseite des Verstärkers angegeben. Bitte lese auch
hierzu die wichtigen Sicherheitshinweise auf Seite 22.
5. Netzanschluss
Im Lieferumfang Deines Verstärkers befindet sich
ein Netzkabel, welches hier angeschlossen wird. Der
vorgesehene Netzspannungswert ist auf der Rückseite
des Gerätes angegeben. Vor dem Anschließen stellst
Du bitte sicher, daß er mit der vorhandenen
Netzspannung übereinstimmt. Bei jeglichen Zweifeln
wende Dich an eine fachkundige Person - bestimmt
steht Dir Dein Marshall Händler zur Seite.
6. Netzsicherung
Der korrekte Sicherungswert ist auf der Rückseite
des Verstärkers angegeben. Bitte lese hierzu die
wichtigen Sicherheitshinweise auf Seite 22.
30
MAINS FUSE
117V ~ 60Hz
T1.6A 230V
175 Watts
T3.15A 117V
5
6
