Montagereihenfolge
Befestigungsring für Tastatur 7238 nach Skizze 1 montieren.
Dazu sind 4 Gewindebohrungen M4
und 1 Bohrung max. Ø11,4, min. Ø10,5 in die Tresortür einzubringen.
Anschließend Befestigungsring mit 4 Zylinderschrauben M4 x 10 so anschrauben,
dass keine Beschädigungen im Befestigungsbereich auftreten.
Elektronikschloss mit Hilfe der Verbindungsachse zur Tastatur an der Tresortür ausrichten und
anschließend, wie in der Gesamteinbau-Übersicht, mit 4 Schweißnähten befestigen.
(Achtung: Auf Schweißverzug achten!)
Nach dem Anschweißen den Schlosskasten von der Schlossdecke abschrauben.
Verbindungskabel durch die Verbindungsachse führen und mit der Tastaturplatine verbinden.
Danach die Tastatur nach Skizze 2 auf den Befestigungsring aufsetzen.
_____________________________________________________________________________________________
E7205_7238D_01.doc

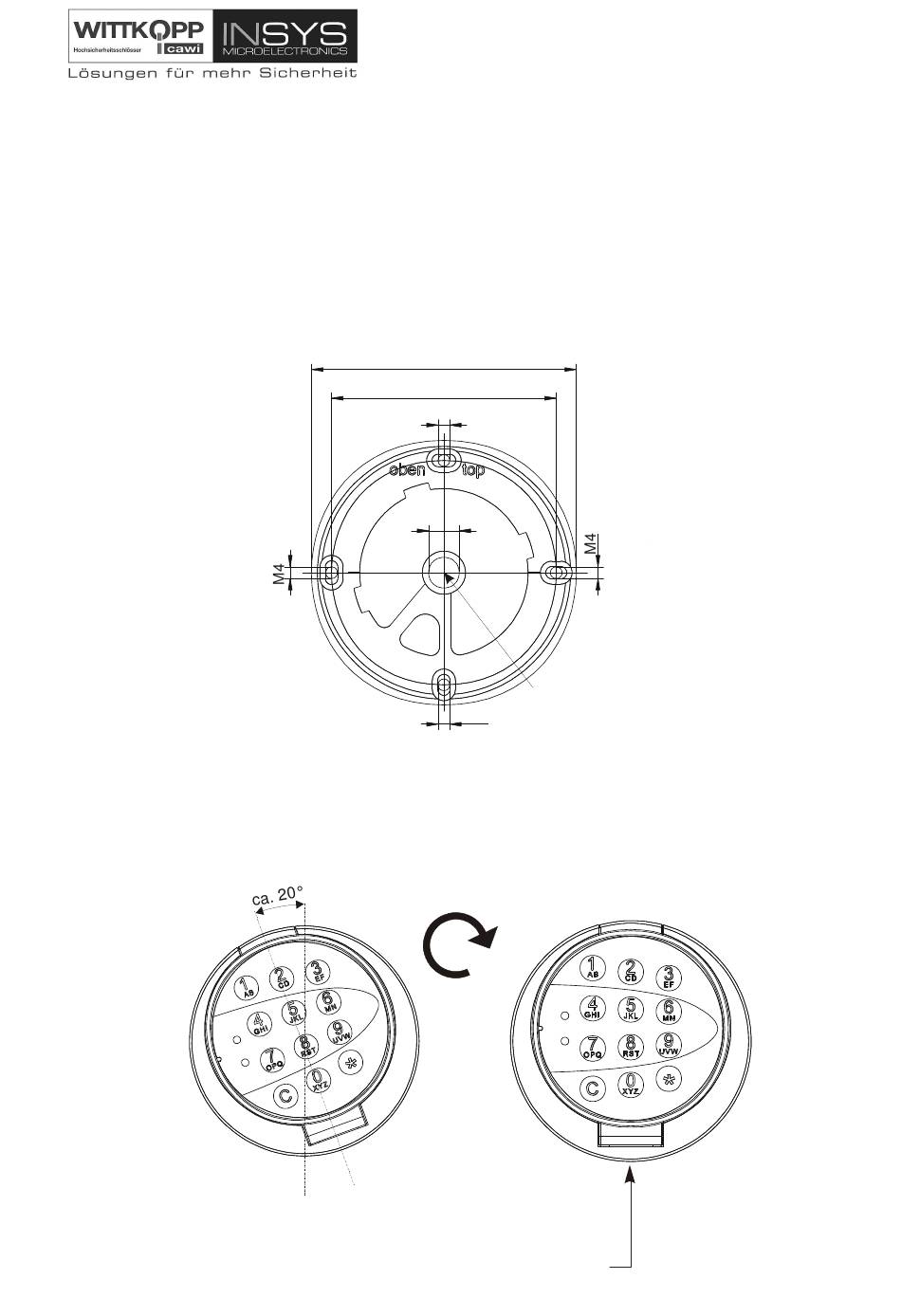

Befestigungsring für Tastatur
7238
Ø92
Ø78
M4
Bohrungs-Ø11,4
Tastatur unter einem Winkel
von ca. 20° auf den Befestigungsring
aufstecken und anschließend durch
Drehung nach rechts in
Rel. 1 vom 02.11.2006
Mittenachse Tastatur
mit Mittenachse Elektronikschloss
M4
deckungsgleich
diese
Position bringen.
Einbauanleitung Nr. 9999-070-0
Skizze 1
Skizze 2
2
