128 Linear D
Descrizione della funzione

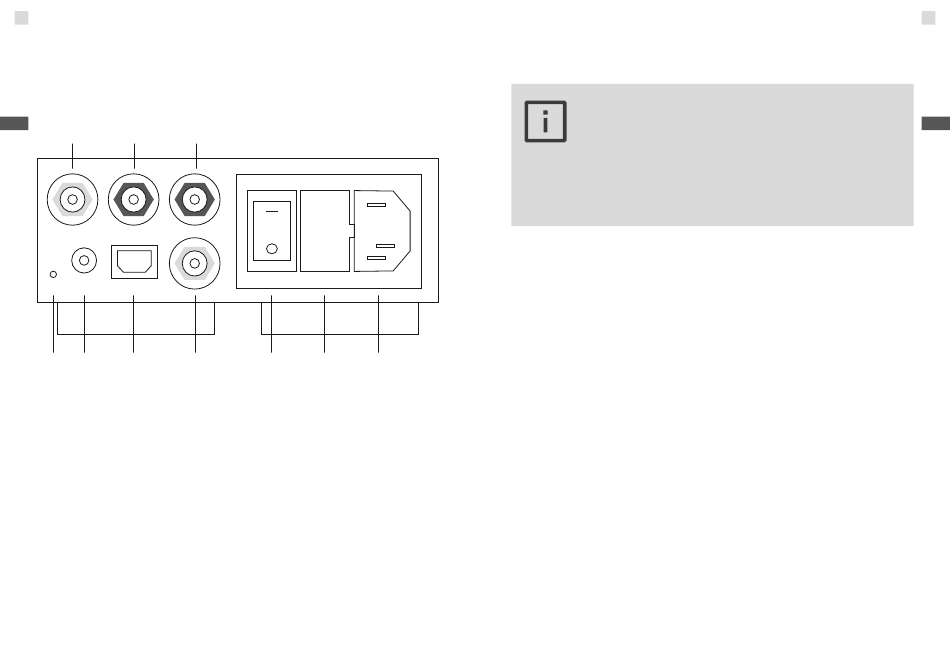

Lato posteriore
IT
4 5 6
1 2 3 7
1 | LED di stato
Questo LED mostra lo stato del collegamento digitale.
LED on: è presente un segnale digitale in uno degli ingressi digitali.
LED off: non è presente alcun segnale digitale su uno degli ingressi digitali, Linear D
attiva l'ingresso analogico.
2 | Ingresso digitale cinch
Ingresso cablato per il collegamento di un dispositivo digitale. Questo ingresso ha
la priorità II: non appena viene riconosciuto un segnale importante, il convertitore
lo trasmette all'amplificatore, se non è presente nessun segnale sull'ingresso ottico.
Non c'è alcun controllo sulla trasmissione anche nei contenuti audio.
3 | Ingresso ottico (TOSLINK)
Ingresso ottico per il collegamento di un dispositivo digitale. Il dispositivo collegato
qui assume la priorità in maniera automatica (priorità I). Ciò significa che non appena
8 9 10
viene riconosciuto un segnale portante, il convertitore lo trasmette all'amplificatore.
Non c'è alcun controllo sulla trasmissione anche nei contenuti audio.
Nota
Linear D può elaborare esclusivamente segnali audio digitali a
due canali LPCM (ad es. Stereo PCM). Non è possibile decodificare
un segnale Dolby-Digital-5.1- o DTS, in quanto esso non viene rico-
nosciuto. Se si desidera collegare un lettore Blu-ray o un dispositivo
simile di audio in surround, bisogna prestare attenzione ad impostare
la fonte su PCM a due canali.
4 – 5 | Ingresso di linea (Stereo)
Sul connettore femmina cinch dell'ingresso di linea è possibile collegare una fonte di
segnale. Essa può essere ad esempio una radio, un lettore media o l'uscita di un am-
plificatore phono. Il connettore femmina con l'anello rosso rappresenta l'ingresso di
linea destro, mentre il connettore femmina con il bordo nero rappresenta l'ingresso
di linea sinistro.
6 – 7 | Uscita Pre-out (Stereo)
Sul connettore femmina cinch dell'uscita Pre-out è possibile collegare tutti dispo-
sitivi con ingresso di linea. Essi possono essere ad esempio un amplificatore finale,
un altoparlante attivo o un ricevitore. Il connettore femmina con l'anello rosso
rappresenta l'uscita Pre-out destra, mentre il connettore femmina con il bordo
nero rappresenta l'uscita Pre-out sinistra.
8 | Interruttore di rete
Con l'interruttore di rete è possibile accendere e spegnere il Linear D.
9 | Fusibile
Portafusibili per gli appositi fusibili (vedere dati tecnici a pag. 134). E' possibile
utilizzare possibili soltanto dello stesso tipo.
10 | Collegamento di rete
Collegamento di corrente del dispositivo da usare con il cavo di corrente in dota-
zione o con un cavo con lo stesso connettore. Linear D può essere azionato solo
con la tensione di rete prevista. Le indicazioni sulla tensione di rete si trovano sulla
targhetta nella parte inferiore del dispositivo.
Linear D 129
IT
