- Seite 1 StudioCube Bedienungsanleitung………………………………………..……….DE Version 1.1...
- Seite 2 - 2 - Version 1.1...
-
Seite 3: Inhaltsverzeichnis
StudioCube Bedienungsanleitung INHALTSVERZEICHNIS Sicherheitshinweise Seite 4 Vorwort Seite 5 Überblick Installation Seite 6 Lieferumfang Inbetriebnahme Schnellstart Seite 7 Zum Thema Kabel… Bedienelemente/Vorderseite Seite 8 Power LED Kopfhörerausgänge Pegelanzeige Mono-Schalter Lautstärkeregler Anschlüsse/Rückseite Seite 9 Eingänge – INPUT Ausgänge – THRU Spannungsversorgung Gerätekonfiguration... -
Seite 4: Sicherheitshinweise
Das Gerät kann mit einer Netzspannung von 100 – 240 VAC / 50-60 Hz betrieben werden. Der Netzanschluss erfolgt mittels eines externen Steckernetzteils (Schaltnetzteil), welches die Betriebsspannung für den StudioCube liefert. Als Zubehör erhältliche, primäre Netzadapter gewährleisten den weltweiten Einsatz des Gerätes. -
Seite 5: Vorwort
StudioCube Bedienungsanleitung VORWORT Wir bedanken uns für das Vertrauen, das Sie uns mit dem Kauf des StudioCube entgegengebracht haben. Der StudioCube wurde entwickelt, um dem anspruchsvollen Musiker ein detailliertes und transparentes Abhörerlebnis im Studio oder auf der Bühne zu ermöglichen. Die perfekte Kombination aus hochwertiger Technik und praxisgerechter Ausstattung macht den StudioCube zum optimalen Partner für Ihre Monitoring-Aufgaben. -
Seite 6: Installation
Karton. AUFSTELLEN Stellen Sie den StudioCube immer auf eine stabile Unterlage. Alternativ können Sie das Gerät auch mit der als Zubehör lieferbaren U-Halterung an einem Stativ oder unter Tisch befestigen. Durch die kompakten Abmessungen und das geringe Gewicht kann der StudioCube auch ganz einfach transportiert werden. -
Seite 7: Schnellstart
Abhörlautstärken und achten Sie dabei immer auf die korrekte Aussteuerung des StudioCubes. Zum Thema Kabel ... Die meisten Anwender des StudioCube haben eine Menge Zeit und Geld in die Auswahl Ihrer richtigen Kopfhörer, dem Mischpult oder des Abhörsystems investiert. Berücksichtigen Sie bitte aber auch die Qualität der dazugehörigen Verbindungskabel. -

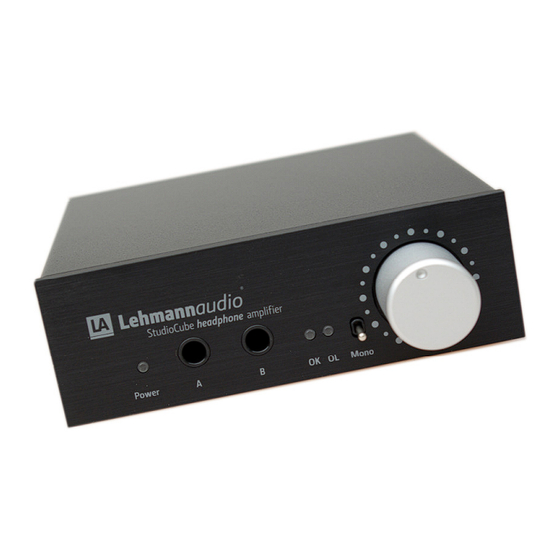

Seite 8: Bedienelemente/Vorderseite
• Die „OK“ LED zeigt ein vorhandenes Eingangssignal an und leuchtet, sobald dieses Signal einen Pegel von -30 dBu erreicht. • Die „OL“ LED (Overload) leuchtet ab einem Eingangssignal von +15 dBu. Der StudioCube hat dann noch ca. 7 dB als Reserve (Headroom), bevor sein Maximalpegel von +22 dBu erreicht wird. -
Seite 9: Anschlüsse/Rückseite
Ring > negativ (-) Schaft > Abschirmung (Masse) HINWEIS: Wenn Sie unsymmetrische Signale am Eingang des StudioCube anschließen, werden diese an den THRU-Ausgängen auch unsymmetrisch ausgegeben. Ausgang – THRU L/R Für den einfachen Anschluss von weiteren Audiogeräten oder zur Kaskadierung mehrerer StudioCubes steht der THRU-Ausgang als symmetrische Neutrik Stereo-Klinkenbuchse zur Verfügung. -
Seite 10: Gerätekonfiguration
StudioCube Bedienungsanleitung GERÄTEKONFIGURATION Die Grundverstärkung (+6 dB) des StudioCube kann durch innenseitige Jumper um weitere +6 dB erhöht werden (High Gain Modus) und ist somit an unterschiedliche Kopfhörermodelle anpassbar. Bei auftretenden „Brummproblemen“ kann die Signalmasse (GND) von der Gehäusemasse (EARTH) ebenfalls getrennt werden. -
Seite 11: Kopfhörer/Effektivität
StudioCube Bedienungsanleitung Kopfhörer/Effektivität Bei Studio-Kopfhörern gibt es eine unübersehbare Vielfalt von Ausführungen. Gebräuchliche Kopfhörermodelle haben Impedanzen zwischen 30 Ohm und 600 Ohm. Unabhängig davon haben Kopfhörer sehr unterschiedliche Wirkungsgrade und setzen daher die vom Kopfhörerverstärker anliegende Signalspannung mehr oder weniger effektiv in akustische Energie um. -
Seite 12: Belastung Des Gehörs
StudioCube Bedienungsanleitung Belastung des Gehörs Bei aller Freude an der Musik sollte man speziell beim Hören mit Kopfhörern aber unbedingt auf die Gesundheit des eigenen Gehörs achten. Eine längerfristige Überlastung durch laute Abhörpegel schadet nur dem Gehör. Deshalb verringern Sie lieber den Abhörpegel und schonen Sie Ihr sensibles Organ, den ein gesundes Gehör ist das wichtigste Arbeitsinstrument für jeden Musiker. -
Seite 13: Geräte Kaskadierung
Geräten in Stellung „Unten“. In einigen Anwenderfällen kann es vorkommen, dass zur Speisung des StudioCube kein Stereosignal zur Verfügung steht, dann kann das Gerät auch mit einem Monosignal angesteuert werden. Damit keine einseitige Kanalwiedergabe im Kopfhörer entsteht, muss der MONO-Schalter aktiviert werden. -
Seite 14: Zubehör/Montage
Diese Halterung ist als Zubehör (Artikel Nr.30009EU oder Nr.30009US) erhältlich und erlaubt die Befestigung des Gerätes entweder unter Tisch oder an einem Mikrofonstativ. Stativmontage mit U-Bügel Zur universellen Befestigung des StudioCube, z.B. in einer Rackwanne, sind auf der Unterseite des Gerätes außerdem vier M3 Gewindebuchsen vorhanden. HINWEIS:... -
Seite 15: Technische Daten
StudioCube Bedienungsanleitung TECHNISCHE DATEN StudioCube Eingangsimpedanz 22 KOhm, symmetrisch Max. Eingangspegel +22 dBu Einstellbare Verstärkung +6 dB / +12 dB (mit Jumper) Frequenzgang 10 Hz – 40 KHz (-0.5 dB) Rauschabstand -90 dBu bei 6 dB Verstärkung Klirrfaktor < 0.02 % (+0 dBu bei 32 Ohm) Kanaltrennung >... -
Seite 16: Rechtliches
Fon: +49 (0) 8133-9181 -0 Fax: -19 www.synthax.de Stand der Technik Um höchste Audioqualität zu gewährleisten, werden die Geräte von Lehmannaudio stets dem aktuellen Stand der Technik angepasst. Erforderliche Änderungen in Konstruktion und Schaltung werden ohne Ankündigung vorgenommen. Technische Daten und Erscheinungsbild können daher von der vorliegenden Bedienungsanleitung abweichen. - Seite 17 StudioCube Bedienungsanleitung Die entsprechenden technischen Unterlagen werden in der Firmenzentrale der Lehmannaudio Vertriebs GmbH in Bergisch GladBach aufbewahrt. Bei einer von uns nicht genehmigten Änderung des Gerätes verliert diese CE Erklärung ihre Gültigkeit. Konformität Das Produkt wurde konform zur Richtlinie 2002/95/EG gefertigt.
-
Seite 18: Fehlersuche
• Prüfen Sie, ob die Netzspannung vorhanden ist • Prüfen Sie, ob das Steckernetzteil mit dem Netz verbunden ist • Prüfen Sie, ob das Steckernetzteil mit seinem Anschlusskabel am StudioCube angeschlossen ist Kein Signal im Kopfhörer - Monobetrieb Die grüne OK LED leuchtet nicht. - Seite 19 • Reduzieren Sie die Gesamtverstärkung (Entfernen der Jumper im Inneren des Gerätes) Brummen ist zu hören • Prüfen Sie die Verbindungskabel, insbesondere deren Abschirmung und Steckverbinder • Trennen Sie das Massesignal der Verbindungskabel eingangsseitig am StudioCube mit den entsprechenden Jumpern Radio-Störungen sind im Hintergrund zu hören •...
- Seite 20 StudioCube Bedienungsanleitung Im Vertrieb der: Am Pfanderling 60 D-85778 Haimhausen Tel.: +49 (8133) 91810 Fax: +49 (8133) 918119 E-mail: gmbH@synthax.de www.synthax.de - 20 - Version 1.1...
