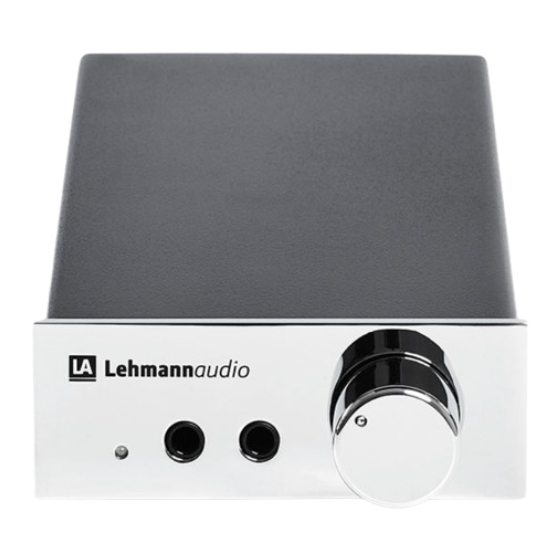

Lehmannaudio Linear D Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Linear D
Version mk II
Kopfhörerverstärker, Streamingvorverstärker
Headphone Amplifier, Streaming Preamplifier/Amplificateur
Casques, Préamplificateur streaming/Amplificador de
cascos, Preamplificador streaming/Amplificatore per cuffia,
Preamplificatore streaming
Bedienungsanleitung/Manual/Mode d'emploi/Manual de instrucciones/Istruzioni per l'uso
DE
EN
FR
ES
IT

Werbung

Inhaltsverzeichnis

Fehlerbehebung

loading

Verwandte Anleitungen für Lehmannaudio Linear D

Inhaltszusammenfassung für Lehmannaudio Linear D

  • Seite 1 Linear D Version mk II Kopfhörerverstärker, Streamingvorverstärker Headphone Amplifier, Streaming Preamplifier/Amplificateur Casques, Préamplificateur streaming/Amplificador de cascos, Preamplificador streaming/Amplificatore per cuffia, Preamplificatore streaming Bedienungsanleitung/Manual/Mode d’emploi/Manual de instrucciones/Istruzioni per l’uso...

  • Seite 2: Inhaltsverzeichnis

    Webseite unter www.lehmannaudio.de. Auch wenn Sie schon Kopfhörer verstärker anderer Hersteller betrieben haben, lesen Sie bitte vor der Inbetriebnahme des Linear D die Bedienungsanleitung Freuen Sie sich nun auf Ihre Musik, die mit dem Linear D genauso klingt, wie Sie genau durch und bewahren Sie diese für künftigen Gebrauch in der Nähe des...

  • Seite 3: Sicherheitshinweise

    Linear D Linear D Wichtige Sicherheitshinweise Allgemeine Sicherheitshinweise In diesem Handbuch werden hierarchische Warnhinweise verwendet. Warnhin- ACHTUNG! weise sind fett gedruckt und zusätzlich durch ein Symbol (Warnzeichen) im Text gekennzeichnet und hervorgehoben. Lesen Sie vor Inbetriebnahme des Gerätes alle Sicherheits- und Bedienungs hinweise.
  • Seite 4 Linear D Linear D Eindringen von Flüssigkeiten Netzkabel Stellen Sie sicher, dass kein Tropf- oder Spritzwasser ins Geräteinnere eindringen Verwenden Sie ausschließlich Netzkabel, welche in Ihrem Land zugelassen sind. kann. Platzieren Sie keine mit Flüssigkeiten gefüllten Objekte, wie Vasen oder Das Netzkabel muss für das Produkt und die entsprechende Leistungsaufnahme...
  • Seite 5 Linear D Linear D Service Alle Servicearbeiten und Reparaturen sind von einem autorisierten Kundendienst- ACHTUNG! techniker auszuführen. Mit Kopfhörern können Lautstärken erreicht werden, die gesund- heitsschädlich sind. Vergewissern Sie sich deshalb immer vor dem Servicearbeiten sind notwendig, sobald das Gerät auf irgendeine Weise beschä- Aufsetzen Ihres Kopfhörers, dass die gewählte Lautstärke nicht...

  • Seite 6: Installation

    Linear D Linear D Installation 2 | Aufstellen In diesem Kapitel erfahren Sie mehr über die Anschlüsse, Stellen Sie den Linear D stets auf eine stabile Unterlage. Alternativ können Sie Bedienelemente sowie die Verwendungsmöglichkeiten Ihres das Gerät auch mit dem als Zubehör lieferbaren Montageset unter einem Tisch Lehmannaudio Linear D Kopfhörerverstärkers.

  • Seite 7: Funktionsbeschreibung

    Linear D Linear D Funktionsbeschreibung 1 | Betriebs-LED Die Leuchtdiode (LED) an der Gerätefront zeigt an, ob das Gerät eingeschaltet ist. Leuchtet die LED, ist der Linear D eingeschaltet. In diesem Kapitel erfahren Sie mehr über die Anschlüsse, Bedienelemente sowie die Verwendungsmöglichkeiten Ihres 2 | Kopfhörerausgänge...
  • Seite 8 Linear D Linear D Funktionsbeschreibung ein Trägersignal erkannt wird, schaltet der Wandler dieses Signal zum Verstärker durch. Es gibt keine Überprüfung, ob auch Audioinhalte übertragen werden. Rückseite Hinweis Der Linear D kann ausschließlich Zweikanal-LPCM-Digital-Audiosig- nale verarbeiten (z. B. Stereo PCM). Ein Dolby-Digital-5.1- oder DTS- Signal kann nicht dekodiert werden, da dieses nicht erkannt wird.

  • Seite 9: Einstellung Der Maximalverstärkung

    Linear D Linear D Einstellung der Maximalverstärkung Einstellungen für verschiedene Kopfhörermodelle Die Verstärkungsvorschläge in der untenstehenden Tabelle sind nur Näherungs- werte und von persönlichen Hörgewohnheiten sowie der Effektivität der Zur Einstellung der Verstärkung befinden sich auf der Unter- ver schiedenen Modelle abhängig. Fangen Sie zunächst mit der geringeren Ver- seite des Gerätes zwei identische DIP-Schalter, einer für den...

  • Seite 10: Anwendungsbeispiel

    Linear D Linear D Anwendungsbeispiel Am Linear D können gleichzeitig zwei verschiedene Digitalquellen und eine Ana- Nachdem Sie den Linear D mit dem Stromnetz verbunden haben, schließen logquelle angeschlossen sein. Es stehen ein optischer Eingang (Priorität I), ein Sie die digitalen Geräte mit Hilfe eines Lichtleiters am TOSLINK-Eingang (I) koaxialer Eingang (Priorität II) und ein unsymmetrischer Cinch-Eingang (Fallback)

  • Seite 11: Technische Daten

    Linear D Linear D Technische Daten Analogsektion Digital-Analog-Wandler Eingangsimpedanz 47 kOhm Digitaleingänge 1 x Toslink (automatisch priorisiert) ≠ 1 x RCA 75 Ohm ≠ Maximalverstärkung +0 dB, +10 dB, +18 dB, +20 dB Abtastraten 32 kHz; 44,1 kHz; 48 kHz; 88,2 kHz; 96 kHz; 192 kHz auf Geräteunterseite schaltbar...

  • Seite 12: Fehlersuche

    Linear D Linear D Fehlersuche Kein Signal im Digitalquelle 2 wird Digitalquelle 1 in Standby Kopfhörer. abgespielt, Digitalquelle 1 versetzen oder ausschalten, so schickt Trägersignal. dass kein Signal am Ausgang von Digitalquelle 1 anliegt. Fehler Ursache Lösung Eine der angeschlossenen...
  • Seite 13 Ist dies nicht möglich, können Sie mit unserer Händlersuche unter Der Kopfhörer sitzt falsch Überprüfen Sie, ob Sie den www.lehmannaudio.com/de/service/haendler/ einfach und bequem einen herum auf dem Kopf. Kopfhörer gemäß der Beschrif- anderen geeigneten Händler in Ihrer Nähe finden.

  • Seite 14: Rechtliche Hinweise

    Fachpersonal erfolgen. Wenn Sie das Gerät zurücksenden möchten, wenden Sie Garantie sich bitte direkt an Lehmannaudio, um das konkrete Vorgehen zu besprechen. Jedes Gerät von Lehmannaudio wird einzeln geprüft und einer vollständigen Für Servicearbeiten am Linear D wenden Sie sich bitte an den Händler, bei dem Funktionskontrolle unterzogen.
  • Seite 15 Verwertung recycelt werden. Nach der Richtlinie 2003/108/EG darf er deshalb nicht mit dem Hausmüll entsorgt werden. Im Entsorgungsfall bringen Sie das zu entsorgende Gerät zu Ihrem Fachhändler zurück oder erfragen dort weitere Auskünfte. Die Lehmannaudio Vertriebs GmbH ist im Elektro-Altgeräteregister eingetragen. Norbert Lehmann, Geschäftsführer Köln, 02.09.2019...
  • Seite 16 Linear D Table of content Introduction 31 | Introduction Dear customer, 32 | Safety notes thank you very much for your trust you have shown us by purchasing the 40 | Installation Linear D. The Linear D is a very accurately handcrafted headphone and preamplifier designed for the connection to off-the-shelf hifi devices.

  • Seite 17: Important Safety Notes

    Linear D Linear D Important safety notes Important safety instructions In this manual we use hierarchic ‘red flags’. Warning notes are printed in bold 1 | Read these instructions. and also marked and highlighted by a symbol (warning sign) in the text.

  • Seite 18: General Safety Notes

    Linear D Linear D General safety notes 12 | Use only with the cart, stand, tripod, bracket, or table specified by the manufacturer, or sold with the apparatus. When a cart is used, use caution when moving the cart/apparatus combination to avoid injury from tip-over.
  • Seite 19 Linear D Linear D Power cable Ingress of liquids Use only power cables which are officially approved for your country. The power Make sure that no dripping or spray water can enter into the interior of the unit. cable must be designed for the product and its corresponding power consump- Don’t place objects filled with liquids (such as vases or drinking vessels) on the...
  • Seite 20 Linear D Linear D Service All service and repair works must be carried out by an authorised service techni- CAUTION! cian. Service is required if the device has been damaged in any way, for instance Headphones can produce volume levels which may be hazardous to your health.

  • Seite 21: Installation

    Due to its compact In this chapter you’ll learn more about the connections, controls dimensions and low weight you can take the Linear D easily with you. and possible applications of your Lehmannaudio Linear D headphone amplifier. 3 | Wiring First check the present mains voltage since the Linear D can only be operated...

  • Seite 22: Functional Description

    In this chapter you will learn more about the connections, controls and also the application possibilities of your 2 | Headphone outputs Lehmannaudio Linear D headphone amplifier. 6.35 mm ( ⁄ ") stereo jack sockets for headphones with a corresponding con- 4 ...
  • Seite 23 Linear D Linear D Functional description recognised, the converter will put this signal through to the amplifier. There will be no verification if audio content is actually transferred. Rear panel Note The Linear D can process only two-channel LPCM digital audio signals (e.

  • Seite 24: Setting The Maximum Gain

    Linear D Linear D Setting the maximum gain Gain settings for various headphone models The suggested gain settings in the table below are merely approximate values and depend on personal listening habits and also on the sensitivity of the differ- The gain can be set by means of two identical DIP switches ent headphone types.

  • Seite 25: Sample Applications

    If no digital preamp (P) and the latter to the line input (III) of the Linear D. All inputs are signal is present at any of the digital inputs, the analogue input is automatically located on the rear panel of the unit (see pages 44/45).

  • Seite 26: Technical Specifications

    Linear D Linear D Technical specifications Analogue section Digital-analogue converter Input impedance 47 kOhm Digital Inputs 1 x Toslink (priorised) ≠ 1 x RCA 75 Ohms ≠ Maximum gain setting +0 dB, +10 dB, +18 dB, +20 dB Sampling rate digital 32 kHz;...

  • Seite 27: Troubleshooting

    Linear D Linear D Troubleshooting No headphone Digital source 2 is played Turn off or set digital source signal. back, digital source 1 is 1 to standby mode so that no sending a carrier signal. signal is present at the output of digital source 1.
  • Seite 28 Linear D Linear D Headphone signal The cable coming from Plug the cable coming from the There is an audi- Several connected devices Establish a correct earth con- does not respond the analogue signal analogue signal source into the ble hum.

  • Seite 29: Legal Notes

    If you want to send back the device, please contact Lehmannau- dio directly to discuss the procedure in detail. Each device from Lehmannaudio is tested individually and subject to a compre- hensive functional check. The use of only the very best components enables us For service works on the Linear D please contact the retailer where you pur-...
  • Seite 30 In case of disposal please take the junk device back your dealer or request further information there. The Lehmannaudio Vertriebs GmbH is listed in the WEEE registry. Norbert Lehmann, managing director Cologne, September 02, 2019...
  • Seite 31 Vous trouverez de plus amples informations dans la notice d’utilisation ci-après ainsi que sur notre site internet www.lehmannaudio.com. Veuillez lire avec attention la notice d’utilisation du Linear D, même si vous avez déjà utilisé un amplificateur pour casque d’un autre fabricant, et la garder Grâce au Linear D, vous pouvez écouter votre musique telle que vous la...

  • Seite 32: Consignes De Sécurité Importantes

    Linear D Linear D Consignes de sécurité importantes Consignes générales de sécurité Des mises en garde hiérarchisées sont utilisées dans cette notice. Elles appa- ATTENTION ! raissent en caractère gras et sont marquées et accompagnées d’un symbole (panneau d’avertissement) dans le texte.
  • Seite 33 Linear D Linear D Pénétration de liquides Orage Assurez-vous qu’aucune goutte ni éclaboussure ne pénètre dans l’appareil. Ne Débrancher la prise pour protéger l’appareil contre la foudre et une surtension. jamais placer d’objet rempli d’eau, comme un vase ou un verre, sur l’appareil.
  • Seite 34 Linear D Linear D Service Tous les travaux de service et les réparations doivent être effectués par un ATTENTION ! technicien du service après-vente agréé. Le volume sonore, dans le cadre de l’utilisation d’un casque, peut atteindre un niveau dangereux pour la santé. Avant de Les travaux de service sont indispensables dès que l’appareil est endommagé...

  • Seite 35: Installation

    Linear D Linear D Installation 2 | Positionnement Placer le Linear D sur un support stable. Il peut également être fixé sous une table à l’aide du kit de montage fourni en tant qu’accessoire. Grâce à ses Ce chapitre comprend des informations concernant les dimensions compactes et à...

  • Seite 36: Description Du Fonctionnement

    Linear D Linear D Description du fonctionnement 1 | DEL de fonctionnement La diode électroluminescente (DEL) sur la façade avant de l’appareil indique si l’appareil est en marche ou arrêté. La DEL fonctionne lorsque le Linear D est en Ce chapitre comprend des informations concernant les marche.
  • Seite 37 Linear D Linear D Description du fonctionnement porteur y est détecté, le convertisseur le transfert à l‘amplificateur. Aucune vérifi- cation quant à la transmission d‘un contenu audio n‘est effectuée. Façade arrière Remarque Le Linear D ne peut traiter que des signaux audio numériques LPCM à...

  • Seite 38: Réglage Du Gain Maximum

    Linear D Linear D Réglage du gain maximum Réglages pour différents modèles de casques d’écoute Les recommandations d’amplification présentées dans le tableau ci-dessous ne sont que des valeurs d’approximation qui dépendent des habitudes d’écoute Deux interrupteurs DIP identiques permettant de régler le personnelles ainsi que des performances des différents modèles.

  • Seite 39: Exemples D'utilisation

    (II). Raccordez le tourne-disque à un circuit phono (basculement). Les entrées sont connectées par ordre de priorité dès qu’un signal (P) et celui-ci à l’entrée Line (III) du Linear D à l’aide de câbles cinch. L’ensemble numérique est reconnu. Lorsqu’aucun signal numérique n’est présent au niveau des entrées se trouvent sur la face arrière de l’appareil (voir pages 72 / 73).

  • Seite 40: Caractéristiques Techniques

    Linear D Linear D Caractéristiques techniques Section analogique DAC haute résolution Impédence d’entrée 47 kOhm Entrées numériques 1 x Toslink (priorisé) ≠ 1 x RCA 75 Ohms ≠ Gain maximum +0 dB, +10 dB, +18 dB, +20 dB Commutable sur la partie inférieure de l'appareil Taux d’échantillonnage...

  • Seite 41: Dépannage

    Linear D Linear D Dépannage Aucun signal Le câble numérique Remplacer le câble numérique / au niveau du / la fibre optique est la fibre optique. casque audio. défectueux(-se). La source numérique Mettre la source numérique 1 Erreur Origine Solution 2 est lue, la source nu- en mode Standby ou l’arrêter,...
  • Seite 42 Si ce n’est pas possible, vous n’est pas correctement pourrez trouver facilement un revendeur agréé près de chez vous grâce à notre enfoncé dans la douille recherche de revendeur sur www.lehmannaudio.com/service/dealers/. ou est défectueux. Les canaux droit Il y a une inversion des Vérifier tous les câbles de rac-...

  • Seite 43: Mentions Légales

    Cette notice d’utilisation est protégée par le droit d’auteur. Toute reproduction ou impression, complète ou partielle, est uniquement autorisée avec l’accord Lehmannaudio Vertriebs GmbH écrit de Lehmannaudio Vertriebs GmbH. Cela vaut également pour les images et Waltherstr. 49 – 51 les graphiques utilisés.
  • Seite 44 Conformément à la directive 2003/108/CE, il ne doit pas être éliminé avec les déchets domestiques. Dans le cadre de l’élimination, appor- tez l’appareil à éliminer chez votre revendeur ou renseignez-vous auprès de lui. Lehmannaudio Vertriebs GmbH est enregistré au registre des appareils électro- niques usagés. Norbert Lehmann, directeur...
  • Seite 45 última generación. Puede encontrar más información en el presente manual de instrucciones o en nuestra página web www.lehmannaudio.com. Aunque ya haya utilizado un amplificador de cascos de otro fabricante, lea atentamente el manual de instrucciones antes de poner en marcha el Linear D Ahora, redescubra su música, que gracias a Linear D sonará...

  • Seite 46: Indicaciones De Seguridad Importantes

    Linear D Linear D Indicaciones de seguridad importantes Indicaciones de seguridad generales En este manual se utilizan advertencias clasificadas jerárquicamente. Las adver- ¡ATENCIÓN! tencias están impresas en negrita y además están marcadas y señaladas con un símbolo (señal de aviso) en el texto.
  • Seite 47 Linear D Linear D Penetración de líquidos Cable de red Asegúrese de que no pueden entrar salpicaduras o gotas de agua en el interior Utilice únicamente cables de red autorizados en su país. El cable de red debe del equipo. No ponga objetos que contengan líquidos (como jarrones o recipien- estar diseñado para el producto y debe tener el consumo de potencia (tensión/...
  • Seite 48 Linear D Linear D Servicio Todos los trabajos de servicio y reparaciones deben ser llevados a cabo por un ¡ATENCIÓN! técnico de servicio autorizado. Los cascos pueden alcanzar niveles de volumen nocivos para la salud. Por lo tanto, antes de ponerse los cascos, asegúrese siem- Los trabajos de servicio son necesarios cuando el equipo está...

  • Seite 49: Instalación

    Linear D Linear D Instalación 2 | Colocación Coloque el Linear D siempre sobre una base sólida. Alternativamente, puede fijar el equipo debajo de una mesa con el kit de montaje opcional. Gracias a sus compactas En este capítulo aprenderá más sobre las conexiones, elementos dimensiones y a su poco peso, podrá...

  • Seite 50: Características Funcionales

    Linear D Linear D Características funcionales 1 | Indicador LED El diodo emisor de luz (LED) de la parte frontal indica si el equipo está conecta- do. Si el LED está encendido significa que el Linear D está conectado. En este capítulo aprenderá más sobre las conexiones, elementos de control y las posibilidades de aplicación de su amplificador de...
  • Seite 51 Linear D Linear D Características funcionales detecta una señal portadora, el convertidor conecta esta señal con el amplificador. No hay ninguna comprobación de si el contenido de audio se transmite. Parte posterior Indicación El Linear D solo puede procesar señales de audio digitales PCM lineal bicanal (p.

  • Seite 52: Ajuste De La Ganancia Máxima

    Linear D Linear D Ajuste de la ganancia máxima Ajustes para diferentes modelos de cascos Las propuestas de ganancia de la tabla inferior son valores aproximativos y dependen de los hábitos de audición personales y de la eficiencia de los dife- En la parte inferior del equipo hay dos interruptores DIP rentes modelos.

  • Seite 53: Ejemplos De Aplicación

    Si no de phono (P) y este a la entrada de línea (III) del Linear D. Todas las entradas existe ninguna señal digital en ninguna de las entradas digitales, automáticamente se se encuentran en la parte posterior del equipo (véase página 100/101).

  • Seite 54: Especificaciones Técnicas

    Linear D Linear D Especificaciones técnicas Sección analógica Alta resolución DAC Impedancia de entrada 47 kOhm Entradas digitales 1 x Toslink (priorizado) ≠ 1 x RCA 75 Ohms Ganancia máxima +0 dB, +10 dB, +18 dB, +20 dB ≠ conmutable en la parte inferior del equipo Tasa de muestreo digital 32 kHz;...

  • Seite 55: Localización De Errores

    Linear D Linear D Localización de errores No hay señal en El cable digital/conductor Cambiar el cable digital/condu- los cascos. de luz está defectuoso. tor de luz. Se reproduce la fuente Poner en modo de espera la Error Causa Solución...
  • Seite 56 Si esto no fuera posible, utilice nuestra función tamente en las tomas o de búsqueda de tiendas www.lehmannaudio.com/service/dealers/ y localice está defectuoso. fácilmente y con comodidad un vendedor apropiado cerca de usted.

  • Seite 57: Aviso Legal

    Si desea enviarnos el equipo, póngase en contacto directamente con Lehmannaudio para concretar. Todos los equipos de Lehmannaudio se prueban individualmente y son someti- dos a un control funcional completo. La utilización exclusiva de componentes de Para trabajos de servicio en el Linear D, póngase en contacto con la tienda primera calidad permite ofrecer una garantía de dos años.
  • Seite 58 Según la directiva 2003/108/CE el producto no debe desecharse junto a los residuos domésticos. En caso de eliminación, lleve el equipo a su tienda especializada o pida más información allí. Lehmannaudio Vertriebs GmbH está inscrita en el registro de dispositivos electrónicos antiguos. Norbert Lehmann, Gerente...
  • Seite 59 Anche se avete già utilizzato degli amplificatori per cuffie di altri produttori, vi preghiamo di leggere attentamente le istruzioni per l’uso prima di mettere in fun- nostro sito web www.lehmannaudio.com. zione Linear D e di conservarle vicino al dispositivo stesso, in caso di consultazione futura! Divertitevi ad ascoltare la vostra musica riprodotta da Linear D proprio nel...

  • Seite 60: Indicazioni Di Sicurezza Importanti

    Linear D Linear D Indicazioni di sicurezza importanti Indicazioni di sicurezza generale In questo manuale vengono utilizzate le indicazioni di avvertenza in maniera ATTENZIONE! gerarchica. Le indicazioni di avvertenza sono contrassegnate in grassetto con l’aggiunta di un simbolo (simbolo di avvertimento) evidenziato nel testo.
  • Seite 61 Linear D Linear D Penetrazione di liquidi Intemperie Assicurarsi che non possano penetrare gocce o spruzzi d’acqua all’interno del Staccare la spina per proteggere il dispositivo da fulmini e sovratensioni. dispositivo. Non posizionare sul dispositivo degli oggetti riempiti con liquidi, come ad esempio vasi o bicchieri.
  • Seite 62 Linear D Linear D Assistenza Tutti i lavori di assistenza e di riparazione devono essere eseguiti da un tecnico ATTENZIONE! autorizzato. Con le cuffie è possibile raggiungere dei volumi che sono dannosi per la salute. Prima di mettere le cuffie in testa bisogna assicu- I lavori di assistenza sono necessari qualora il dispositivo venga danneggiato in rarsi che il volume selezionato non sia troppo alto.
  • Seite 63 Linear D Linear D Installazione 2 | Montaggio Posizione il dispositivo Linear D sempre su una superficie stabile. In alternativa è possibile fissare il dispositivo sotto un tavolo con il set di montaggio disponibile In questo capitolo appenderete maggiori informazioni sui in dotazione.

  • Seite 64: Descrizione Della Funzione

    Linear D Linear D Descrizione della funzione 1 | LED di funzionamento Il diodo luminoso (LED) sulla parte frontale del dispositivo mostra se esso è acce- so. Se il LED lampeggia, ciò significa che Linear D è acceso. In questo capitolo appenderete maggiori informazioni sui collegamenti, sugli elementi di comando nonché...
  • Seite 65 Linear D Linear D Descrizione della funzione viene riconosciuto un segnale portante, il convertitore lo trasmette all’amplificatore. Non c’è alcun controllo sulla trasmissione anche nei contenuti audio. Lato posteriore Nota Linear D può elaborare esclusivamente segnali audio digitali a due canali LPCM (ad es. Stereo PCM). Non è possibile decodificare un segnale Dolby-Digital-5.1- o DTS, in quanto esso non viene rico-...
  • Seite 66 Linear D Linear D Impostazione della massima Impostazioni per diversi modelli di cuffie Le proposte di amplificazione nella tabella seguente sono solo valori orientativi amplificazione e dipendono dalle abitudini personali e dall’efficacia dei vari modelli. Iniziare prima con impostazioni di amplificazione con valori bassi. Aumentare i valori per Per l’amplificazione ci sono due interruttori DIP identici sulla...

  • Seite 67: Esempi Di Applicazione

    (P) e quest’ultimo all’ingresso Line (III) di Linear D. Se non è presente alcun segnale digitale su uno degli ingressi digitali, viene attivato Tutti gli ingressi si trovano sul retro del dispositivo (vedi pagina 128 / 129).

  • Seite 68: Dati Tecnici

    Linear D Linear D Dati tecnici Sezione analogica High Resolution DAC Impedenza di ingresso 47 kOhm Ingressi digitali 1 x Toslink (con priorità) ≠ 1 x RCA 75 Ohms ≠ Massima amplificazione +0 dB, +10 dB, +18 dB, +20 dB...
  • Seite 69 Linear D Linear D Individuazione errori Nessun segnale Cavo digitale / condutto- Sostituire il cavo digitale / nelle cuffie. re a fibra ottica difettoso. conduttore a fibra ottica Viene riprodotta la fonte Mettere la fonte digitale 1 in digitale 2, la fonte digitale...
  • Seite 70 Linear D Linear D Il segnale è Picco in ingresso troppo Abbassare il volume della fonte Il segnale è Il regolatore non è suffi- Ruotare ancora il regolatore disturbato alto. di segnale collegata. troppo debole. cientemente ruotato. del volume. Le cuffie sono difettose.

  • Seite 71: Indicazioni Legali

    Le presenti istruzioni per l’uso sono tutelate dal diritto d’autore. Qualsiasi riproduzio- ne oppure ristampa, anche parziale, è consentita soltanto previo esplicito consenso della ditta Lehmannaudio Vertriebs GmbH. Ciò vale soprattutto per le immagini e i Lehmannaudio Vertriebs GmbH grafici utilizzati.
  • Seite 72 In caso di smaltimento bisogna portare il dispositivo da smaltire presso un rivenditore autorizzato oppure chiedergli le informazioni sulle procedure di un corretto smaltimento. La ditta Lehmannaudio Vertriebs GmbH è inserita nel registro dei dispositivi elettro- nici usati. Norbert Lehmann, amministratore...
  • Seite 73 Lehmannaudio Vertriebs GmbH Waltherstraße 49 – 51 51069 Köln info@lehmannaudio.com www.lehmannaudio.com www.facebook.com/lehmannaudio www.twitter.com/lehmannaudio Made in Germany...
