Inhaltszusammenfassung für SSS Siedle CSV 850 series

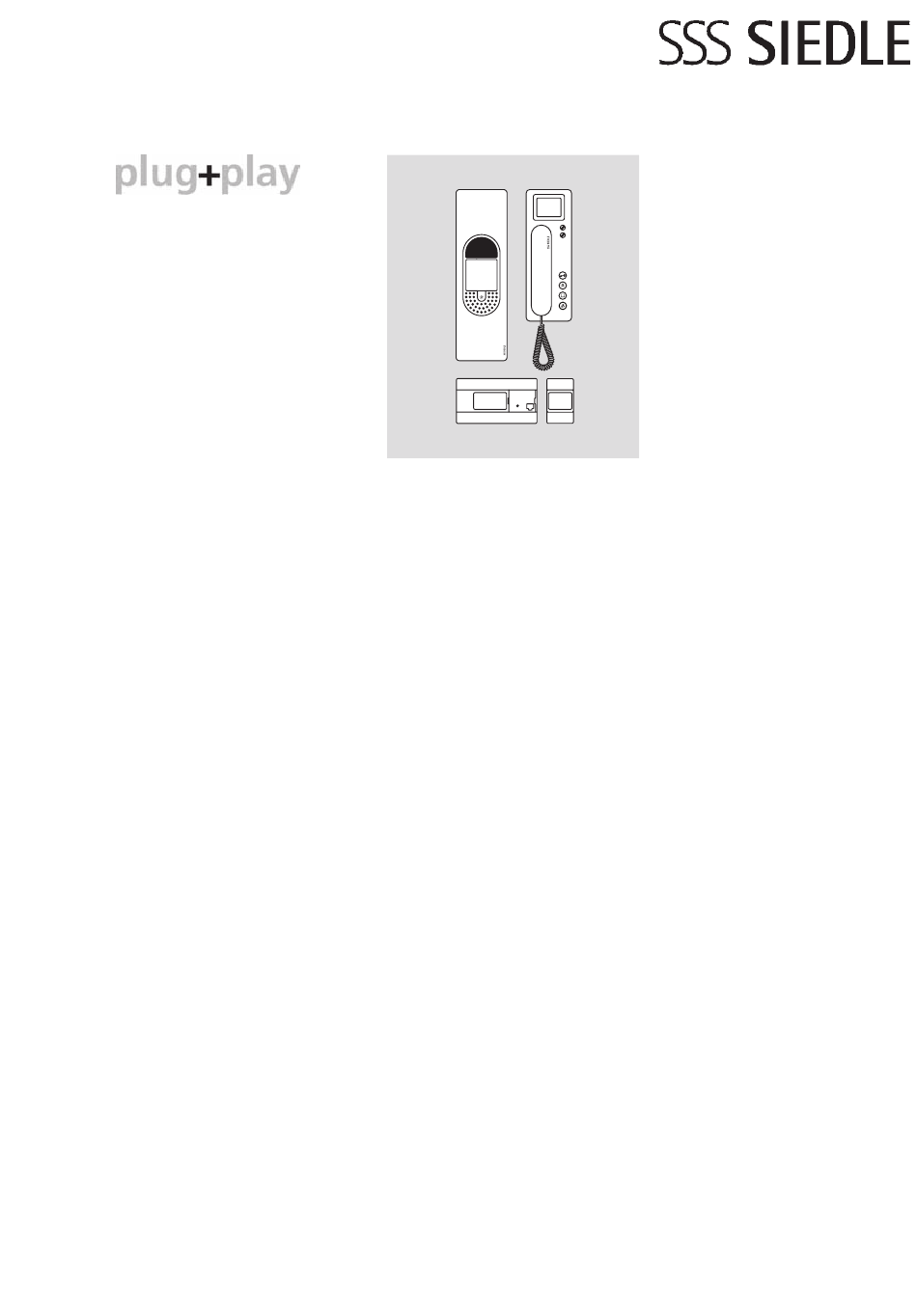

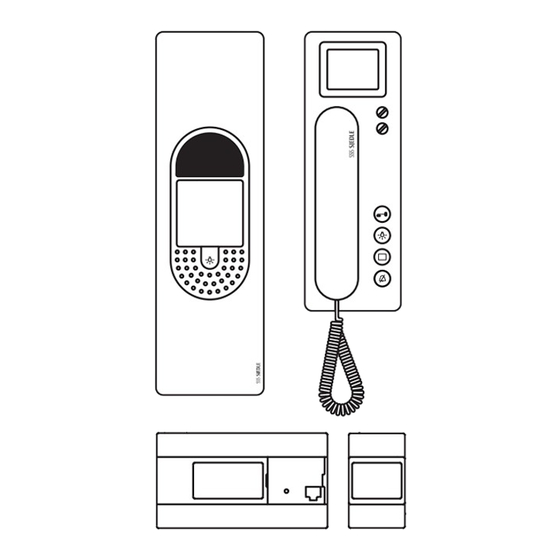

  • Seite 1 Ergänzung Compact-Select Video CSV 850-...
  • Seite 6 Anschlussplan AS-TVHa-1/1 mit CSV 850-...
  • Seite 7: Montage

    Deutsch Montage Montage Türstation Installation Öffnen des Gerätes von der Aufputz-Montage der Tür- Rückseite; dazu Rasthebel ein- Anschluss nach Anschlussplan station. Empfohlene Einbauhöhe drücken. AS-TVHa-1/1 vornehmen. ca. 1,50 m/4,9 ft bis Gerätemitte. Bei Montage direkt auf der Wand Reichweite Video-Bus-Netzgerät Bitte beachten: Das Kabel wird im die Grundplatte mit 4 Schrauben zu Türstation max.
  • Seite 9 Programmierung - Plug+Play Grundlagen Die Plug+Play Programmierung Reset Plug+Play bietet die einfachste Möglichkeit, Bei einem fehlgeschlagenen Pro- das Set-Compact-Select Video ohne grammierversuch kann die Plug+Play Programmierkenntnisse in Betrieb Programmierung erneut ausgeführt zu nehmen. Die gesamte Installation werden. aller Teilnehmer muss fertig gestellt •...
  • Seite 10 Programmierung - Plug+Play Vorgehensweise - Beispiel 1 Plug+Play Mode am BVNG 650-... 2 Bus-Telefon in Wohnung 1 mit auf- 3 Bus-Telefon in Wohnung 2 mit aktivieren, Prog.-Mode Taste 5 Sek. gelegtem Hörer aufsetzen, Etagenruf aufgelegtem Hörer aufsetzen, gedrückt halten, LED1 leuchtet auf ist als Quittierung zu hören und Etagenruf ist zu hören und die LED Daueranzeige.
  • Seite 11 Programmierung Übersicht Funktionen Etagenruf Zeit Licht-Kontakt Die Etagenruftaste (ERT) dient dem Die Schaltzeit des Lichtkontaktes am Ruf von einer Wohnungstür in die BVNG 650-... beträgt im Ausliefe- Wohnung hinein. Anwendung z. B. rungszustand 0,4 Sekunden. Mehrfamilienhaus 2 Wohnungen mit Wichtige Hinweise vor der Pro- einem gemeinsamen Treppenhaus, grammierung vor jeder Wohnungsabschlusstür...
  • Seite 12 Programmierung - Manuell Türruf programmieren Anwendung Ruf von der Türstation zu einem Bus-Telefon. Am Bus-Telefon kann für den Türruf wahlweise eine andere Klingelton- melodie ausgewählt werden. Die Lautstärke des Türruf kann am Bus- Telefon verändert werden. 1 Programmiermodus einschalten. 2 An der Türstation die Program- 3 Am Bus-Telefon das programmiert Am BVNG 650-...
  • Seite 13 Programmierung - Manuell Türruf programmieren Bus-Freisprechtelefon Anwendung Ruf von der Türstation zu einem Bus-Telefon. Am Bus-Freisprechtelefon kann für den Türruf wahlweise eine andere Klingeltonmelodie ausgewählt wer- den. Die Lautstärke des Türruf kann am Bus-Telefon verändert werden. 1 Programmiermodus einschalten. 2 An der Türstation die Program- 3 Licht-Taste für 4 Sekunden Am BVNG 650-...
  • Seite 14 Programmierung - Manuell Türruf programmieren über Etagenruftaste Anwendung trotzdem die Programmierung Ruf von der Türstation zu einem durchgeführt werden. Bus-Telefon. Die Programmierung ist nur möglich, wenn an den Bus-Telefonen die Etagenruftaste (ERT) angeschlossen ist. Wenn in eine Wohnung kein Zutritt besteht, kann auf diese Weise 1 Programmiermodus einschalten.
  • Seite 15 Programmierung - Manuell Internruf programmieren Anwendung Ein Bus-Telefon soll ein anderes Bus- Telefon in der Anlage anrufen und sprechen können. Die Tasten Stummschaltung und Licht der Bus-Telefone können bei Bedarf für interne Ruffunktion umprogrammiert werden. 1 Programmiermodus einschalten. 2 Am ersten Bus-Telefon das intern 3 Licht-Taste 4 Sekunden gedrückt Am BVNG 650-...
  • Seite 16 Am ersten Bus-Telefon die 8 Am zweiten Bus-Telefon die Intern- 9 An beiden Bus-Telefonen Hörer Internruftaste für 4 Sekunden ruftaste für 4 Sekunden drücken, mit auflegen. Weitere Bus-Telefone gedrückt halten, mit dem das zweite dem das erste Bus-Telefon gerufen nach der gleichen Vorgehensweise Bus-Telefon gerufen werden soll.
  • Seite 17 Programmierung - Manuell Anwahl der Türstation Anwendung Bei den Bus-Telefonen BTSV/ Die Türstation soll von einem Bus- BFSV 850-... kann die Licht- oder Telefon über Tasten angewählt wer- Stummschalte-Taste für diese Funk- den, z. B. um einen Besucher gezielt tion genutzt werden. anzusprechen und zu sehen.
  • Seite 20 S. Siedle & Söhne © 2008/06.08 DE Printed in Germany Postfach 1155 Best. Nr. 0-1101/034343 78113 Furtwangen Bregstraße 1 78120 Furtwangen Telefon +49 7723 63-0 Telefax +49 7723 63-300 www.siedle.de info@siedle.de...
