D E S M O D E L E S I C B 4 2 4
I N S TA L L AT I O N
D E S M O D E L E S I C B 4 2 4
P R E P A R AT I O N D E L ' E M P L A C E M E N T
Le modèle de cave à vin ICB424FS Sub-Zero
(posable) a été conçu pour pouvoir être posé
dans les différents endroits de la maison. Il peut
aussi être inséré dans un élément de cuisine
selon des dimensions de dégagement qui
différeront légèrement de celles qui doivent être
prévues pour le modèle encastrable ICB424.
Assurez-vous que l'ouverture dans laquelle la
cave à vin sera installée est correctement
préparée et finie. Reportez-vous à la figure
Spécifications d'installation des modèles ICB424
et ICB424FS.
REMARQUE IMPORTANTE : Pour fonctionner
correctement, l'angle d'ouverture de la porte doit
être de 90 ° minimum. Dans le cas d'une installa-
tion en coin, prévoyez une bande de remplissage
de 76 mm pour que la porte puisse s'ouvrir à
90 °. De plus, prévoyez un dégagement suffisant
devant l'appareil pour permettre à la porte de
s'ouvrir complètement.
REMARQUE IMPORTANTE : Assurez-vous que le
sol sur lequel repose l'appareil est de niveau avec
le revêtement de sol contigu.
Ne commencez pas à remplir votre cave à
vin tant que l'installation n'est pas
complètement terminée.
I C B 4 2 4 F S
E T
I C B 4 2 4 F S
E T

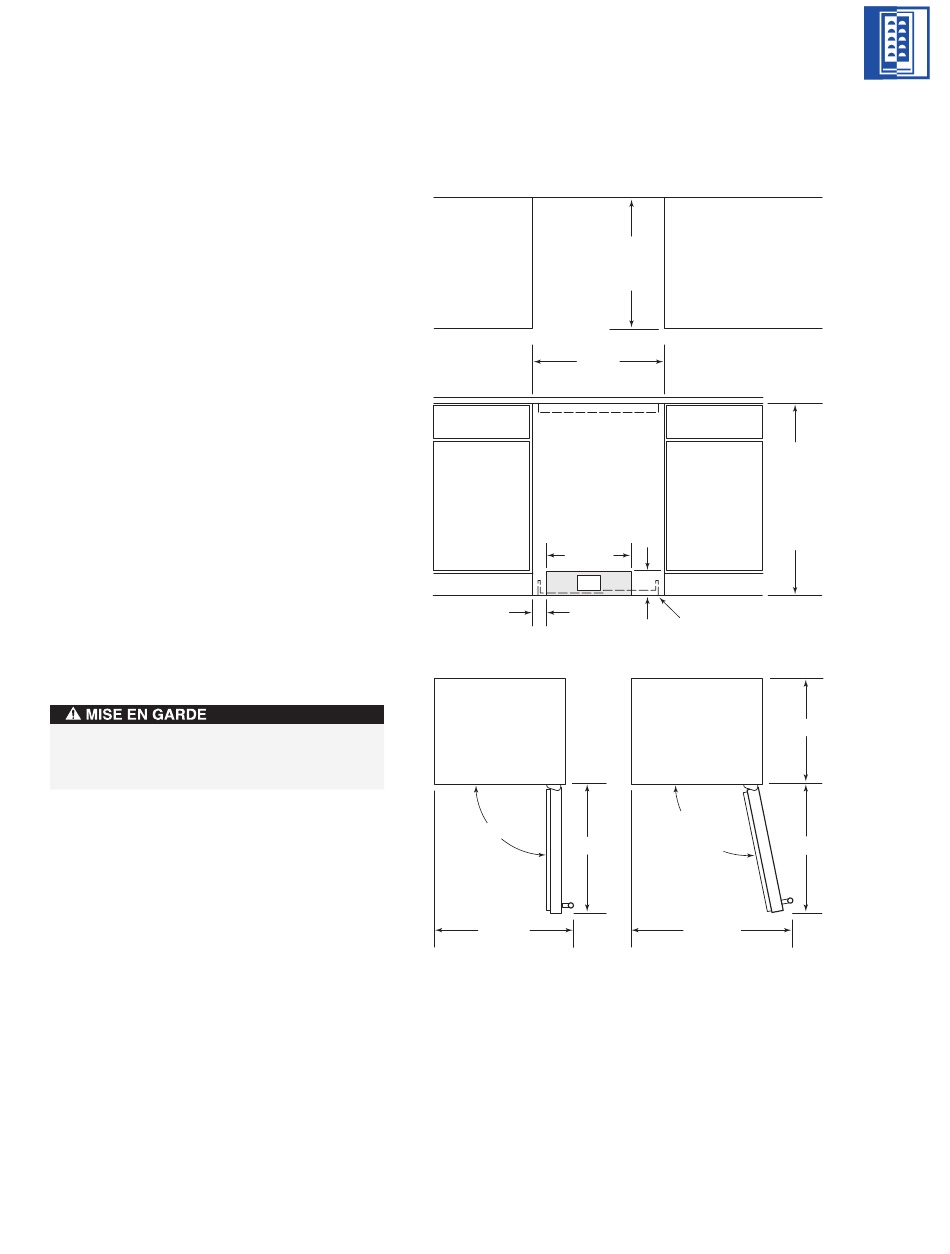

S P E C I F I C AT I O N S D ' I N S TA L L AT I O N
DEGAGEMENT DE LA PORTE
REMARQUE : Les dégagements établis pour l'ouverture
de la porte sont basés sur les dimensions de porte et de
poignée en acier inoxydable.

VUE DE DESSUS

610 mm
PROFONDEUR
D'OUVERTURE
LARGEUR DE
L'OUVERTURE
610 mm
MODELE ICB424
619 mm
MODELE ICB424FS
MODELE ICB424
SUPPORT
ANTIBASCULEMENT
REPEREZ LA PRISE
ELECTRIQUE DANS LA
ZONE OMBREE
114
mm
394 mm
E
64 mm
VUE DE FACE
90˚
644 mm
660 mm
DEGAGEMENT DE LA PORTE
HAUTEUR
D'OUVERTURE
876 mm
HAUTEUR
MINIMUM
REQUISE
870 mm
MODELE ICB424FS
SUPPORT ANTIBASCULEMENT
606 mm
145˚
OUVERTURE DE
PORTE MAXIMUM
645 mm
1 118 mm
M O D E L E S
I C B 4 2 4
I C B 4 2 4 F S
