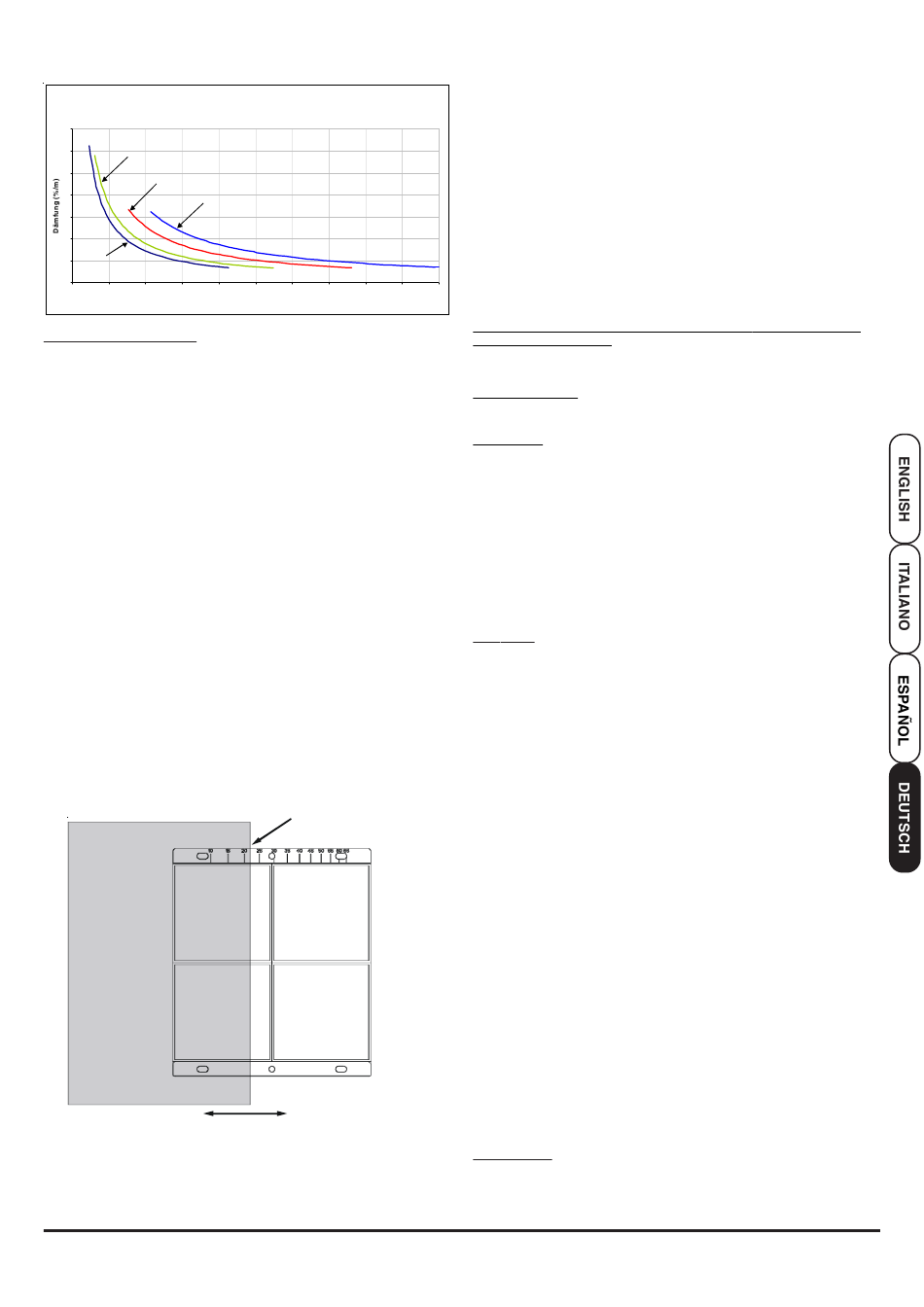

KENNLINIE 1: MELDEREMPFINDLICHKEIT (%/m) vs
UBERWACHTUNGSSTRECKE
7
6
Ebene 2
5
Ebene 3
4
Ebene 4
3
2
Ebene 1
1
0
0 10 20 30 40
Uberwachtungsstrecke (m)
EMPFINDLICHKEITSTEST
Hinweis:
1. Informieren Sie rechtzeitig über anstehende Wartungsarbeiten die nur
durch eingewiesenes Fachpersonal durchgeführt werden dürfen.
Schalten Sie die erforderliche Meldergruppe zur Vermeidung von
Alarmauslösungen ab.
Nach der Installation und zu den angegebenen Wartungszyklen muss der
Melder überprüft werden. Die Melderempfindlichkeit des Melders NFXI-
BEAM wird wie folgt überprüft:
Geeichter Testfilter
Die Empfindlichkeit des Melders kann mit einem undurchsichtigen und
nicht-reflektierenden Material getestet werden (z.B. diese Anleitung) indem
der Reflektor um den an der Skala des Reflektors angezeigten Wert
abgedeckt wird, siehe Abb. 10.
1. Überprüfen Sie die Einstellung zur prozentualen Dämpfung des
Melders. Ist die Melder-Empfindlichkeit nicht bekannt, sehen Sie bitte
im erforderlichen Kapitel zur Einstellung der Melder-Empfindlichkeit
nach.
2. Bedecken Sie den Prismen-Reflektor mit einem Wert, der um 10
Skaleneinteilungen kleiner
eingestellten Dämpfung. Eine Alarm- oder Störungsmeldung darf nicht
erfolgen. Halten Sie die Abdeckung für mindestens 1 Minute vor den
Prismen-Reflektor.
3. Bedecken Sie jetzt den Prismen-Reflektor mit einem Wert, der um 10
Skaleneinteilungen größer
eingestellten Lichtdämpfung.
Alarmierung erfolgen.
4. Der Melder kann mittels Reset-Taste oder durch einen Fern-Reset
zurückgesetzt werden.
Abbildung 10. Prismen-Reflektorverfahren
Fehlerüberprüfung
Verläuft die Überprüfung des Melders oder der Melder-Empfindlichkeit nicht
wie erwartet, sollten Sie die Inbetriebnahme-Schritte erneut durchführen,
bevor Sie den Melder zur Überprüfung zurückgeben.
NB200-00-02
50 60 70 80 90
ist als der prozentuale Wert
ist als der prozentuale Wert
Innerhalb 1 Minute muss
RICHTEN SIE DIE KANTE DES
ABDECKUNGSMATERIALS AN
DER SKALA DES REFLEKTORS
AUS
BEWEGEN SIE DAS
ABDECKUNSMATERIAL AUF DEM
GEWÜNSCHTEN WERT DER DÄMPFUNG
Diese beinhaltet folgende Schritte:
1. Überprüfen Sie alle elektrischen Anschlussleitungen, sowie die
Spannungsversorgung des Melders.
2. Stellen Sie sicher, dass der Strahlenweg nicht durch ein Hindernis
versperrt ist oder durch Fremdlichtquellen inkl. reflektierende bzw.
glänzende Oberflächen gestört wird.
Es ist zwingend erforderlich, dass mindestens 90% der empfangenen
Lichtmenge nur von dem Reflektorspiegel stammt. Anderenfalls ist eine
ausreichende Empfindlichkeit nicht gewährleistet.
3. Wenden Sie das Wartungsverfahren gemäß der Installationsanleitung
an. Wiederholen Sie den Test. Ist dieses immer noch nicht erfolgreich,
fahren Sie mit Schritt 4 fort.
4. Wiederholen Sie die Ausrichtung gemäß dieser Anleitung. Ist die
Ausrichtung erfolgreich, wiederholen Sie den Test. Anderenfalls, sollte
100
der Melder zur Überprüfung zurückgegeben werden.
NFXI-BEAM LINIENFÖRMIGER RAUCHMELDER: KURZANLEITUNG
ZUR INBETRIEBNAHME
Ausrichtung des Beams – stellen Sie sich, dass die Versorgungs-
spannung anliegt.
Ablauf Ausrichtung
Wird mithilfe der Zieleinrichtung durchgeführt
Einstellung erfolgt mit den Rändel-Schrauben
Feinabgleich
Aktiverung durch den Taster Alignment
Die Ausrichtung wird fortgeführt mit den Rändelschrauben Wenn der Ausricht-
Prozess abgeschlossen ist, erneut den Taster Alignment betätigen
Einstellung der Empfindlichkeit
Benutzten Sie den Taster Sensitivity
Abschließende Einstellung der Verstärkung – Stellen Sie sicher, dass der
Frontdeckel montiert ist Aktivierung durch den Taster Reset
Der Prozess ist abgeschlossen wenn die grüne LED blinkt
Abschließende Überprüfung
Benutzen Sie die Dämpfungsfilter oder eine Reflektor Testkarte um ein
Störungs- und Alarmsignal zu erzeugen
der

WARTUNG

Hinweis: Bevor Sie den Melder reinigen, informieren Sie bitte rechtzeitig die
entsprechenden Stellen über anstehende Wartungsarbeiten, weil das
System während dieser Zeit nicht in Betrieb ist. Schalten Sie die
erforderliche Meldergruppe oder den Melder zur Vermeidung von
der
Alarmauslösungen ab.
eine
1. Reinigen Sie die Optik des Melders sorgfältig. Hierfür kann ein weiches
Tuch mit einer Seifenlauge verwendet werden. Vermeiden Sie
Lösungsmittel oder Ammoniak.
2. Reinigen Sie den Prismen-Reflektor sorgfältig. Hierfür kann ein weiches
Tuch mit einer milden Seifenlauge verwendet werden. Vermeiden Sie
Lösungsmittel oder Ammoniak.
Funktionstest
Bei der zyklischen Wartung kann der Funktionstest des Melders durch die
interne Test-Taste oder per Fernauslösung mittels der geeichten Testfilter-
Methode überprüft werden.
Der Lineare Rauchmelder NFXI-BEAM kann mit den abgesetzen Test-und
und Anzeigeeinrichtungen RTS151KEY geprüft werden. Der Anschlussplan
für die Verbindung von NFXI-BEAM(T) und Schlüsselschalter befindet sich
auf Seite 2 dieser Anleitung.
Folgende Hinweise sind zur richtigen Verwendung der Fernauslösung zu
beachten.
Der Melder NFXI-BEAM-T ist mit einem motorbetriebenen, geeichten
Testfilter ausgerüstet. Der Testfilter ist innerhalb der Melderoptik integriert.
Der Testfilter wird automatisch durch Drücken der melderinternen Test-
Taste oder mittels der Fernauslösung in den Strahlenweg gelenkt. Die
Alarmmeldung wird aktiviert, nachdem die Melderoptik ausreichend durch
den Filter abgedeckt worden ist. Eine Störungsmeldung wird erkannt, wenn
die angezeigte Melderempfindlichkeit
empfangenen Lichtmenge steht.
Hinweis: Dieser Test erfüllt die Anforderungen für die zyklische Wartung.
Ist der Funktionstest des Melders nicht erfolgreich, gehen Sie gemäß der
Fehlerüberprüfung vor.
LACKIERUNG
Die Gehäuseabdeckung kann mit Emaille- oder Acrylfarbe lackiert werden.
Hinweis: Die Gehäuseabdeckung der Optik darf nicht lackiert werden.
5
außerhalb der Toleranz zur
