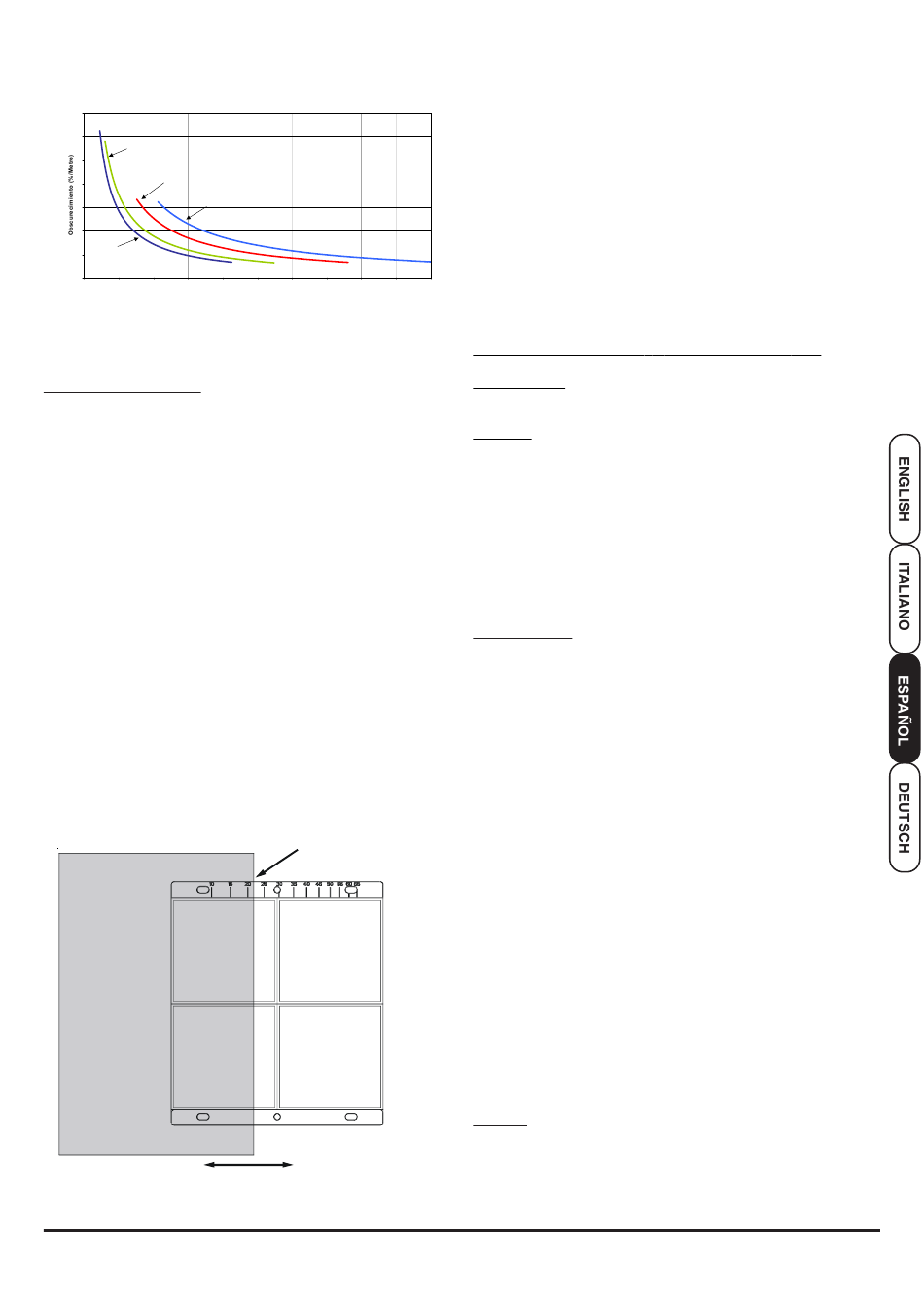

GRÁFICA 1: SENSIBILIDAD (%M vs. DISTANCIA)
(assumiento una distribución uniforme del humo)
7
6
Nivel 2
5
Nivel 3
4
Nivel 4
3
2
Nivel 1
1
0
0 10 20 30
El total de oscurecimiento se puede convertir a porcentaje por metro,
asumiendo una densidad de humo uniforme en toda la trayectoria del haz.
La Gráfica 1 convierte el oscurecimiento en porcentaje por metro en todos
los ajustes de sensibilidad aceptables.
PRUEBA DE SENSIBILIDAD
NOTAS:
1. Antes de realizar la prueba, notifique a las autoridades pertinentes que
se está realizando el mantenimiento y, por lo tanto, estará
temporalmente fuera de servicio. Anule la zona o sistema en
mantenimiento para evitar alarmas no deseadas.
Los detectores se deben probar después de la instalación y someterse a
tareas de mantenimiento de forma periódica. La sensibilidad del NFXI-
BEAM se puede probar de la siguiente manera:
Método con el filtro de prueba calibrado
La sensibilidad del detector se puede probar utilizando un material opaco
(como, por ejemplo, este manual) que cubra el reflector hasta el valor
adecuado de la escala marcada en el mismo reflector, véase la Figura 10.
1. Verifique el ajuste de sensibilidad del detector en % oscurecimiento.
Véase la sección de Selección de Sensibilidad de este manual para
determinar la sensibilidad si no la conoce.
2. Coloque el filtro de prueba para bloquear el rayo sobre el reflector, en la
marca cuyo valor sea, como mínimo, 10 números menos que el nivel
de alarma seleccionado en el detector. El detector no debería entrar en
alarma o avería. Mantenga el material en el mismo sitio durante 1
minuto, como mínimo.
3. Coloque el filtro de prueba para bloquear el rayo sobre el reflector, en la
marca cuyo valor sea 10 números más que el nivel de alarma
seleccionado en el detector. El detector debería entrar en alarma en 1
minuto.
4. El detector se puede rearmar con el botón de rearme del detector o a
través de un rearme remoto.
Figura 10. Procedimiento con la tarjeta de prueba del reflector.
NB200-00-02
40 50 60 70 80 90
Distancia (Metros)
ALINEE EL MARGEN DEL
MATERIAL DE BLOQUEO CON
EL NIVEL DE
OSCURECIMIENTO ADECUADO.
DESPLACE EL MATERIAL DE
BLOQUEO AL VALOR DE
OSCURECIMIENTO
DESEADO.
Comprobaciones ante fallo de prueba
Si el detector falla la prueba funcional o la de sensibilidad, se deben
realizar varias acciones para determinar, antes de devolverlo, si está
defectuoso o simplemente necesita reajustarse.
1. Verifique que todas las conexiones y la alimentación aplicada al
detector sean correctas.
2. Verifique que el campo visual óptico esté completamente despejado,
sin obstáculos ni objetos reflectantes.
Es fundamental que como mínimo un 90% de la luz recibida proceda
solo del reflector, de lo contrario, no se puede garantizar la sensibilidad.
3. Aplique el procedimiento de mantenimiento descrito en este manual.
Repita el procedimiento de prueba. Si el detector todavía falla en la
prueba, prosiga con el siguiente párrafo.
100
4. Repita el procedimiento de alineación descrito en este manual. Si se
supera con éxito, repita el procedimiento de prueba. Si el detector
todavía falla la prueba, devuélvalo para que pueda ser reparado.
DETECTOR DE HUMO POR RAYO: GUÍA DE CONFIGURACIÓN
Alineación del rayo. Asegúrese de que está alimentado.
Alineación inicial
Realizar utilizando el punto de mira.
Ajustar mediante las ruedas de ajuste vertical y horizontal.
Ajuste fino
Iniciar con el Botón de alineación.
Continuar el ajuste con las ruedas de ajuste vertical y horizontal.
Cuando finalice el ajuste, pulsar el Botón de alineación.
Ajuste de sensibilidad
Pulsar el Botón de sensibilidad.
Ajuste final de ganancia. La tapa frontal debe estar instalada.
Pulsar el Botón de rearme.
El proceso finaliza cuando el Led verde parpadea.
Verificación final.
Utilizar los filtros de oscurecimiento o la hoja de prueba del reflector para
activar las señales de Alarma y Avería .

MANTENIMIENTO

Nota: Antes de limpiar el detector, notifique a las autoridades pertinentes
que se está realizando el mantenimiento del sistema de detección de humo
y, por lo tanto, estará temporalmente fuera de servicio. Anule la zona o
sistema en mantenimiento para evitar alarmas no deseadas.
1. Limpie con cuidado la lente de la carcasa exterior. Puede utilizar un
trapo suave y húmedo con jabón suave. Evite los productos con
disolventes o amoníaco.
2. Limpie con cuidado el reflector. Puede utilizar un trapo suave y húmedo
con jabón suave. Evite los productos con disolventes o amoníaco.
Prueba funcional
Para realizar la prueba funcional de mantenimiento periódico, el detector se
puede probar con el filtro de prueba calibrado, mediante el botón de prueba
local en la unidad con transmisor/receptor, o de manera remota utilizando la
estación de prueba remota.
La estación de prueba remota, RTS151KEY, se puede utilizar con el
detector de humo por rayo NFXI-BEAM. Siga El diagrama de conexionado
para conectar la NFXI-BEAM(T) al RTS151KEY se muestra en la página 2
de este manual.
El NFXI-BEAM-T dispone de un elemento integrado de prueba de
sensibilidad que consta de un filtro de prueba calibrado unido a un
servomotor dentro de la óptica del detector. Cuando se inicia una prueba a
través de la estación de prueba remota o el botón de prueba local, el filtro
de prueba se desplaza para bloquear la trayectoria del haz de luz. Si se
recibe el nivel correcto de reducción de señal, el detector entrará en
alarma. Si no se consigue el nivel adecuado de reducción de señal, lo que
indica que la sensibilidad del detector está fuera de tolerancia, el detector
entrará en avería.
Nota: esta prueba cumple la mayoría de los requisitos locales de prueba y
mantenimiento periódico. Si el detector falla esta prueba, consulte el
párrafo "Comprobaciones ante fallo de prueba", descrito anteriormente.
PINTURA
El marco embellecedor exterior se puede pintar con pintura al esmalte o
acrílica, con brocha o spray.
Nota: Nunca se debe pintar la superficie de la lente de la carcasa exterior.
