2
从模板背面取下保护衬垫，并将其粘附到要在其中安装设备的
位置。
3
7
使用
/
英寸（11 毫米）钻头，在模板实线角内钻一个或多个
16
孔，以使安装表面准备切割。
4
使用线锯机，沿着模板上指定的实线切割安装表面。
5
将设备放在开口处以测试是否合适。
6
如有必要，使用锉刀和砂纸进一步调整开口的大小。
7

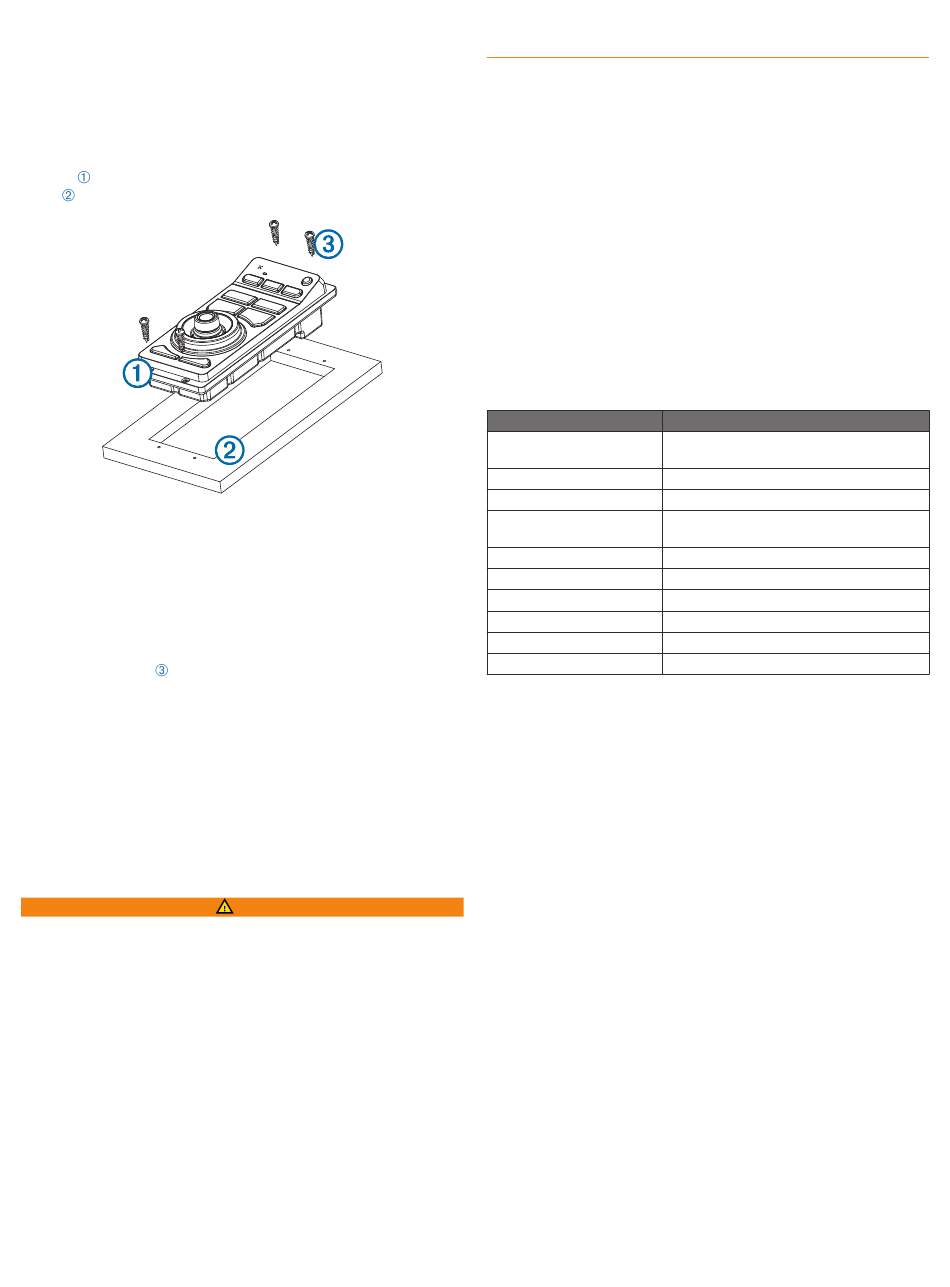

设备
完全适合开口后， 确保设备上的安装孔与模板上的定位
孔
对齐。
8
如果设备上的安装孔未对齐，请标记新的定位孔位置。
9
3
使用
/
英寸（2.5 毫米）钻头或适用于安装表面的钻头，钻
32
出定位孔。
10
从安装表面卸下模板。
11
如果您在安装之后无法接触设备背面，将所有必需的电缆安装
至设备，然后再将设备放入开口中。
12
将设备放入开口处。
13
使用随附的螺丝
将设备固定至安装表面。
14
将装饰性边框卡入设备边缘以进行安装。
连接和电缆注意事项
• 为方便连接电缆，电源线和 Garmin 海洋网络电缆包装时未安
装锁环。 安装锁环之前，您应部署好电缆。
• 为电缆安装锁环后，应确保锁环牢固连接且 O 形环已连接，以
便电源线或数据线连接始终牢靠。
• 应将设备连接至与相同 Garmin 海洋网络上的其他设备相同的
电源中。 如果这不可行，必须将所有设备连接至相同接地。
连接至电源
连接电源线时，请勿去除内联保险丝支架。 为了防止可能出现因
着火或过热导致的伤害或产品损坏，必须按产品规格中的指示使
警告
© 2013 Garmin Ltd. or its subsidiaries
用合适的保险丝。 此外， 如果连接电源线时不使用合适的保险丝，
将失去获得相关保修的权利。
1
将电源线部署至电源和设备。
2
将红色电线连接至电池正电极 (+)， 而将黑色电线连接至电池负
电极 (-)。
3
将锁环和 O 形环安装至电源线终端。
4
顺时针转动锁环，将电源线连接至设备。
将 GRID 连接至 Garmin 海洋网络
GRID 与早于 GPSMAP 8000 系列和 GPSMAP 8500 的 Garmin
海图仪不兼容。
不需要将 GRID 直接连接至您计划要通过 GRID 控制的设备。 可
将它指定给连接至相同 Garmin 海洋网络的任何兼容设备。
1
使用 Garmin 海洋网络电缆，将 GRID 连接至 Garmin 海洋网
络上的 Garmin 设备。
2
安装好 Garmin 海洋网络中的其余设备之后， 使用软件将 GRID
指定给兼容的 Garmin 设备。
GRID 规格
规格
尺寸 (W×H×D)
重量
温度范围
材料
输入电源
保险丝
最大功耗（ 10 Vdc 时）
一般电流消耗（ 12 Vdc 时）100 mA
最大电流消耗（ 12 Vdc 时）280 mA
罗盘安全距离
www.garmin.com/support
测量
1
7
3
3
/
× 6
/
× 2
/
英寸 （77 × 174.8 × 60 毫
16
8
8
米）
9.1 盎司（258 克）
从 5°F 至 158°F（从 -15° 至 70°C）
完全用衬垫装配，高冲击力塑料，防水，符
合 IEC 60529 IPX7 标准
10–35 Vdc
7.5 A， 42 V 速动
2.8 W
14 英寸（356 毫米）
