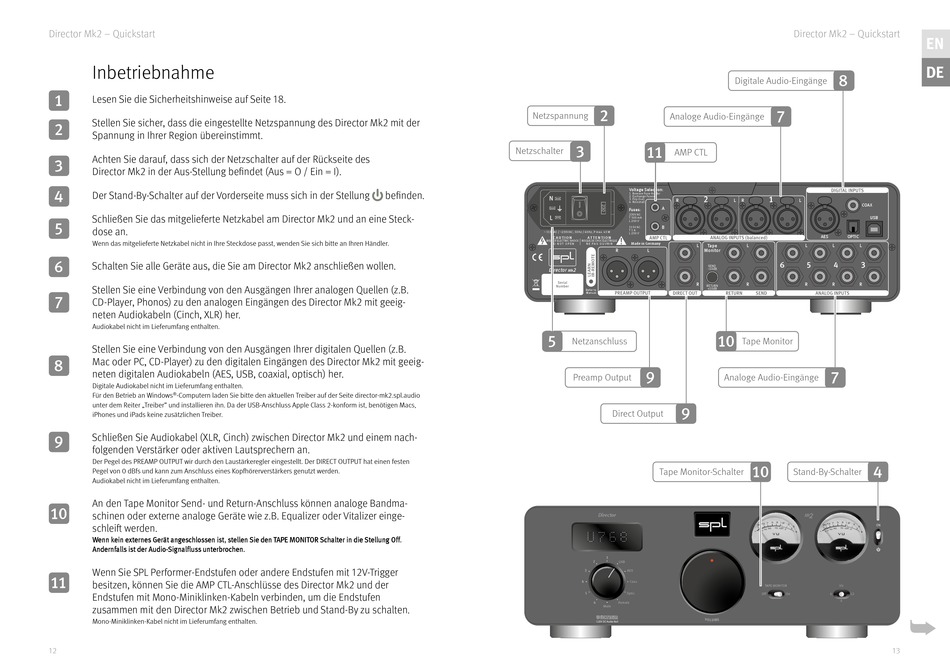

Director Mk2 – Quickstart
Inbetriebnahme
1
Lesen Sie die Sicherheitshinweise auf Seite 18.
Stellen Sie sicher, dass die eingestellte Netzspannung des Director Mk2 mit der
2
Spannung in Ihrer Region übereinstimmt.
Achten Sie darauf, dass sich der Netzschalter auf der Rückseite des
3
Director Mk2 in der Aus-Stellung befindet (Aus = O / Ein = I).
4
Der Stand-By-Schalter auf der Vorderseite muss sich in der Stellung
Schließen Sie das mitgelieferte Netzkabel am Director Mk2 und an eine Steck-
5
dose an.
Wenn das mitgelieferte Netzkabel nicht in Ihre Steckdose passt, wenden Sie sich bitte an Ihren Händler.
6
Schalten Sie alle Geräte aus, die Sie am Director Mk2 anschließen wollen.
Stellen Sie eine Verbindung von den Ausgängen Ihrer analogen Quellen (z.B.
7
CD-Player, Phonos) zu den analogen Eingängen des Director Mk2 mit geeig-
neten Audiokabeln (Cinch, XLR) her.
Audiokabel nicht im Lieferumfang enthalten.
Stellen Sie eine Verbindung von den Ausgängen Ihrer digitalen Quellen (z.B.
Mac oder PC, CD-Player) zu den digitalen Eingängen des Director Mk2 mit geeig-
8
neten digitalen Audiokabeln (AES, USB, coaxial, optisch) her.
Digitale Audiokabel nicht im Lieferumfang enthalten.
Für den Betrieb an Windows ® -Computern laden Sie bitte den aktuellen Treiber auf der Seite director-mk2.spl.audio
unter dem Reiter „Treiber" und installieren ihn. Da der USB-Anschluss Apple Class 2-konform ist, benötigen Macs,
iPhones und iPads keine zusätzlichen Treiber.
Schließen Sie Audiokabel (XLR, Cinch) zwischen Director Mk2 und einem nach-
9
folgenden Verstärker oder aktiven Lautsprechern an.
Der Pegel des PREAMP OUTPUT wir durch den Laustärkeregler eingestellt. Der DIRECT OUTPUT hat einen festen
Pegel von 0 dBfs und kann zum Anschluss eines Kopfhörerverstärkers genutzt werden.
Audiokabel nicht im Lieferumfang enthalten.
An den Tape Monitor Send- und Return-Anschluss können analoge Bandma-
10
schinen oder externe analoge Geräte wie z.B. Equalizer oder Vitalizer einge-
schleift werden.
Wenn kein externes Gerät angeschlossen ist, stellen Sie den TAPE MONITOR Schalter in die Stellung Off.
Andernfalls ist der Audio-Signalfluss unterbrochen.
Wenn Sie SPL Performer-Endstufen oder andere Endstufen mit 12V-Trigger
11
besitzen, können Sie die AMP CTL-Anschlüsse des Director Mk2 und der
Endstufen mit Mono-Miniklinken-Kabeln verbinden, um die Endstufen
zusammen mit den Director Mk2 zwischen Betrieb und Stand-By zu schalten.
Mono-Miniklinken-Kabel nicht im Lieferumfang enthalten.
12
Netzspannung
Netzschalter
befinden.
~ 115V AC / ~230V AC, 50 Hz / 60 Hz, P max. 45 W
