- Seite 1 Handbuch 24/96 AD-Wandler Modell 2376 Internes Stereo-AD-Wandlermodul für SPL-Geräte...
- Seite 2 Tel. (0 21 63) 98 34 0 Fax (0 21 63) 98 34 20 E-Mail: info@soundperformancelab.com www.soundperformancelab.com © 2003 SPL electronics GmbH. Alle Rechte, technische Änderungen und Druckfehler vorbehalten. Alle genannten Markennamen sind Warenzeichen der jeweiligen Inhaber. 24/96 AD Wandler 2376...
-
Seite 3: Inhaltsverzeichnis
Inhalt Sicherheitshinweise Produkteigenschaften Lieferumfang Einbau – Allgemeine Hinweise/Adapter-Einbaublech Einbau – Schritte 1-4 Anschlüsse – Ein- und Ausgänge Bedienung – Sample Rate Technische Daten Garantie 24/96 AD Wandler 2376... -
Seite 4: Sicherheitshinweise
Ziehen Sie im Zweifelsfall unbedingt einen Fachmann hinzu. Produkteigenschaften Die 24/96-AD-Wandlerkarte ist ein optionaler Digital- ausgang für entsprechend vorbereitete SPL-Geräte. Die Wandlerkarte bietet einen S/P-DIF-Ausgang, der sowohl als RCA- (Cinch) als auch als optischer Ausgang zur Verfügung steht (beide Buchsen sind parallel beschaltet). -
Seite 5: Lieferumfang
• 2 x M3-Schrauben, -Muttern, -Unterlagscheiben • Adapter-Einbaublech • Handbuch Einbau Allgemeine Hinweise/Adapter-Einbaublech Das SPL Wandlermodul 2053 wird ausschließlich als Option für bestimmte SPL-Geräte angeboten. Insbesondere elek- trotechnisch unerfahrene Anwender bitten wir ausdrück- lich, im Zweifelsfall unbedingt einen Fachmann hinzu zu ziehen. -
Seite 6: Einbau - Schritte 1
Schritt 1: Legen Sie das Wandlermodul wie abgebildet auf den Gerätedeckel und lösen Sie die Schrauben der Abdeckplatte auf der Geräterückseite. Sockel Schritt 2: Entfernen Sie die Halterung des Kabels auf der Rückseite der Abdeckplatte (Silikonpfropfen eventuell aufschneiden). Sockel Stecker 24/96 AD Wandler 2376... - Seite 7 Sockel und Stecker schließen eine Verpolung aus. Schritt 4: Setzen Sie das Wandlermodul wie abgebildet ohne seitliche Drehung in das Gerät ein (Platine oben) und befestigen Sie es mit den Schrauben der Abdeckplatte. Das Modul ist nun betriebsbereit. 24/96 AD Wandler 2376...
-
Seite 8: Anschlüsse - Ein- Und Ausgänge

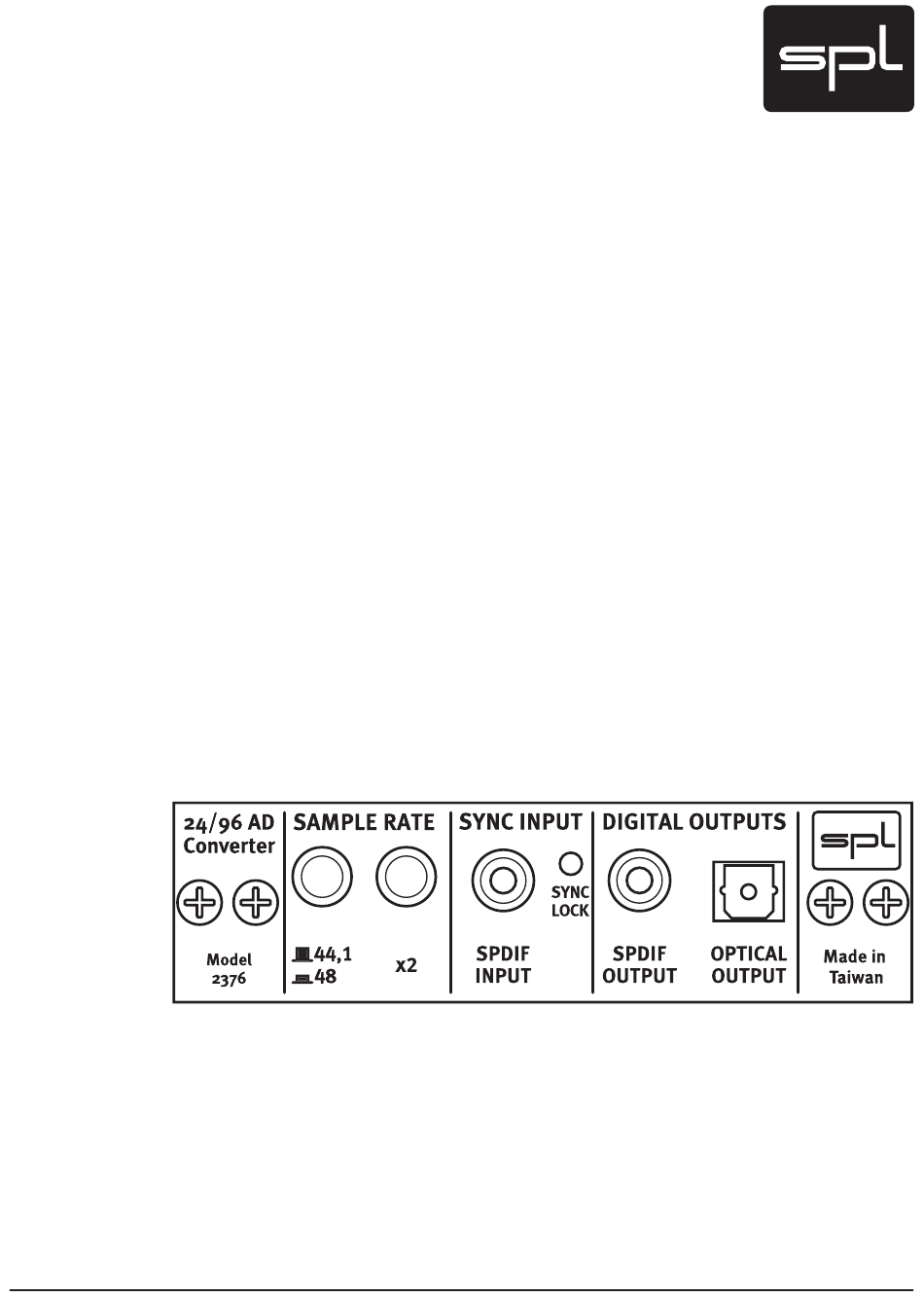

Sample-Rate benutzt (siehe Seite 9). Zusätzlicher Eingang bei Monogeräten Wird der 24/96-AD-Wandler in ein SPL-Monogerät wie GainStation 1, Channel One oder Track One eingesetzt, so kann der zweite Kanal des Stereowandlers über den auf der Rückseite des Monogeräts platzierten, zusätzli- chen Analogeingang für die AD-Wandlung eines zweiten... -
Seite 9: Bedienung - Sample Rate
Mit dem Schalter „44,1/48“ wählt man die Grundfrequenz (44,1 kHz – nicht gedrückt; 48 kHz – gedrückt), mit Betätigen des Schalters „x2“ kann man diese jeweils verdoppeln, um die höheren Sample-Rates (88,2 kHz und 96 kHz) auszu- wählen. 24/96 AD Wandler 2376... -
Seite 10: Technische Daten
10 Hz-22 kHz,+/- 0.2 dB Jitter (durchschnittlich,700 Hz-100 kHz): ‹ 300 ps Stromverbrauch +15 V: max. 94 mA Stromverbrauch -15 V: max. 5 mA Maße (B x H x T): 100 x 27 x 76 mm Gewicht: 74 g 24/96 AD Wandler 2376... -
Seite 11: Garantie
Fragen zur Installation und Anwendung erfordert die Produktregistrierung. Bitte füllen Sie daher die beilie- gende Garantiekarte vollständig und gut lesbar in Druckbuchstaben aus und senden sie direkt an SPL oder nutzen Sie die Online-Registrierung unter www.soundper- formancelab.de. 24/96 AD Wandler 2376... - Seite 12 < Anleitung 24/96-AD-Wandler Modell 2376 24/96 AD Wandler 2376...
