Auf-/Einfahrt + grüne LED – virtuelle obere Endlage
Gelbe LED – Zwischenposition
Ab-/Ausfahrt + rote LED – virtuelle untere Endlage
Grüne LED – Betriebsanzeige
Rote LED – Drehrichtungswechsel
Motorsteuerung
Taste
Zur Steuerung des Motors in Aufwärts-Richtung.
Taste gedrückt halten um den Motor in die Aufwärts-
Richtung zu fahren.
LED
Grüne LED – obere Endlage:
AUS
= es ist keine obere Endlage gesetzt.
blinkt
= speichern der oberen Endlage
oder RESET wird ausgeführt.
leuchtet
= obere Endlage ist gespeichert.
LED
Gelbe LED – Zwischenposition:
AUS
= es ist keine Zwischenposition
gesetzt.
blinkt
= speichern der Zwischenposition.
leuchtet
= Zwischenposition ist gespeichert.
Taste
Zur Steuerung des Motors in Abwärts-Richtung-
Taste gedrückt halten um den Motor in die Abwärts-
Richtung zu fahren.
LED
Rote LED – virtuelle untere Endlage:
AUS
= es ist keine untere virtuelle Endlage
gesetzt.
blinkt
= speichern der virtuellen unteren Endlage
oder RESET wird ausgeführt.
leuchtet
= virtuelle untere Endlage ist gespeichert.
LED
Grüne LED – Betriebsanzeige:
AUS
= keine Betriebsspannung
(sicherer Modus beim Anschluss des
Motors an das Installationstool).
leuchtet
= Betriebsspannung (230VAC) vor handen.
LED
Rote LED – Drehrichtungswechsel:
AUS
= kein Drehrichtungswechsel.
blinkt
= Drehrichtungswechsel wird ausgeführt.
leuchtet
= Drehrichtungswechsel ist erfolgt.
© Vestamatic GmbH

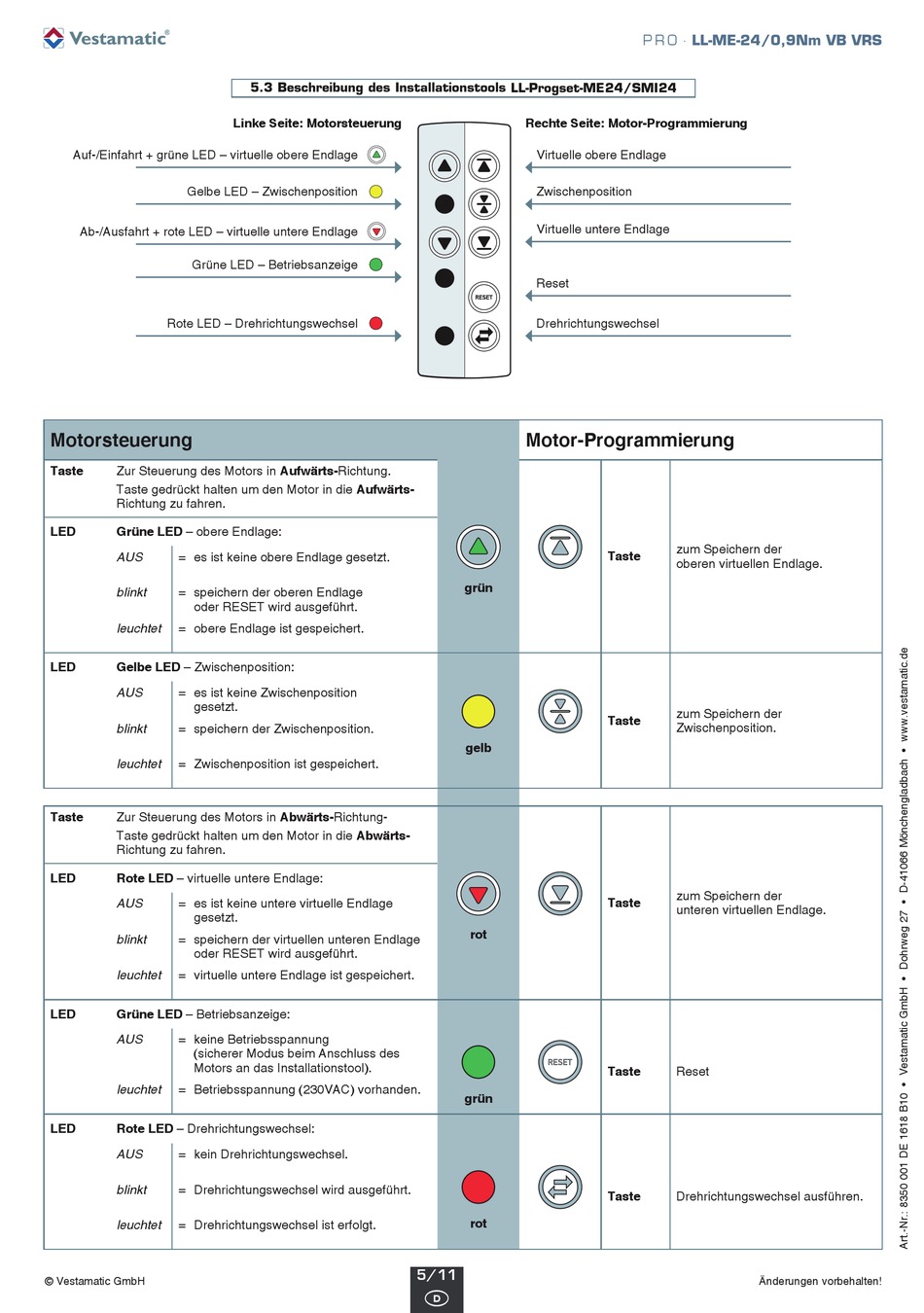

5.3 Beschreibung des Installationstools LL-Progset-ME 24 / SMI 24
Linke Seite: Motorsteuerung
Rechte Seite: Motor-Programmierung
Virtuelle obere Endlage
Zwischenposition
Virtuelle untere Endlage
Reset
Drehrichtungswechsel
Motor-Programmierung
grün
gelb
rot
grün
rot
5/11
D
P R O · LL-ME-24 / 0,9Nm VB VRS
zum Speichern der
Taste
oberen virtuellen Endlage.
zum Speichern der
Taste
Zwischenposition.
zum Speichern der
Taste
unteren virtuellen Endlage.
Taste
Reset
Taste
Drehrichtungswechsel ausführen.
Änderungen vorbehalten!
