© Vestamatic GmbH

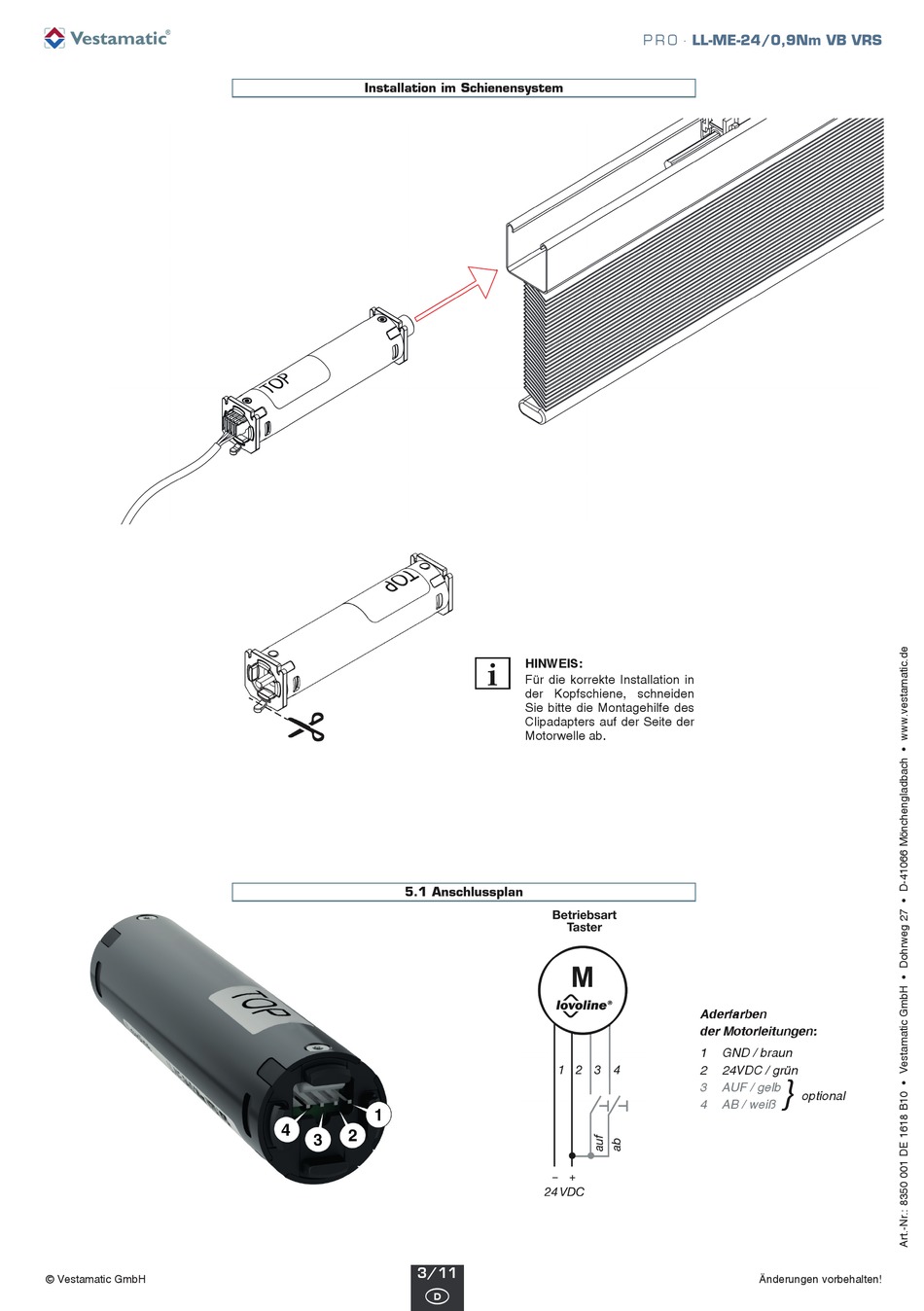

Installation im Schienensystem
i
HINWEIS:
Für die korrekte Installation in
der Kopfschiene, schneiden
Sie bitte die Montagehilfe des
Clipadapters auf der Seite der
Motorwelle ab.
5.1 Anschlussplan
3/11
D
P R O ∙ LL-ME-24 / 0,9Nm VB VRS
Aderfarben
der Motorleitungen:
1
GND / braun
2
24VDC / grün
}
3
AUF / gelb
optional
4
AB / weiß
Änderungen vorbehalten!
