Demontage des Gehäusedeckels
Der Gehäusedeckel ist mit einer kleinen Schraube, die nach dem Abzie-
hen des Stellknopfes zugänglich ist, auf dem Reglerunterteil befestigt.
Nach dem Lösen der Schraube kann der Deckel entfernt werden und die
Anschlußklemmen sind zugänglich.
Fühler
Als Temperaturfühler eignen sich NTC-Fühler mit einer Kennlinie nach DIN
44574. Bei Verlängerung der Fühlerleitung (maximal 6 Meter) ist ein netz-
spannungstaugliches Kabel (z.B. H03-VV) zu verwenden. Die Fühlerleitung
darf nicht zusammen mit netzspannungsführenden Last- oder Versor-
gungsleitungen im gleichen Kabel geführt werden, da hierbei Störungen
der Reglerfunktion eintreten können. In Wand oder Boden eingebettete
Fühler müssen in ein geeignetes Schutzrohr eingebaut werden.
Fühlerwerte
Temp.
Ohm
Temp.
+ 4° C
4721
+20° C
+ 6° C
4329
+22° C
+ 8° C
3974
+24° C
+10° C
3652
+26° C
+12° C
3360
+28° C
+14° C
3094
+30° C
+16° C
2852
+32° C
+18° C
2632
+34° C
Bitte beachten
Die Montage darf nur von einem Fachmann durchgeführt werden. Die ein-
schlägigen VDE-Vorschriften sind zu beachten. Beim Anschluß einer
induktiven Last (z.B. eines Schützes) müssen evtl. zusätzlich erforderliche
EMV-Entstörmaßnahmen installationsseitig vorgenommen werden. Das
Gerät darf erst in Betrieb genommen werden, wenn die gesamte Installa-
tion den einschlägigen Vorschriften entspricht. Bei Transport oder Monta-
ge beschädigte Geräte dürfen nicht in Betrieb genommen werden. Das
Gerät ist nur für den Einsatz in trockenen Räumen geeignet.
CE-Konformitätserklärung
Dieses Gerät entspricht der EU-Richtlinie für
elektromagnetische Verträglichkeit (89/336/EWG)
und Niederspannung (72/23/EWG).
Die Angaben über Lieferumfang, Aussehen, Leistung, Maße und Gewichte entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. Änderungen sind vorbehalten.
Ohm
Temp.
2431
+36° C
2247
+38° C
2079
+40° C
1925
+42° C
1785
+44° C
1657
+46° C
1539
1430
®
Am Vorderflöß 38
D - 33175 Bad Lippspringe

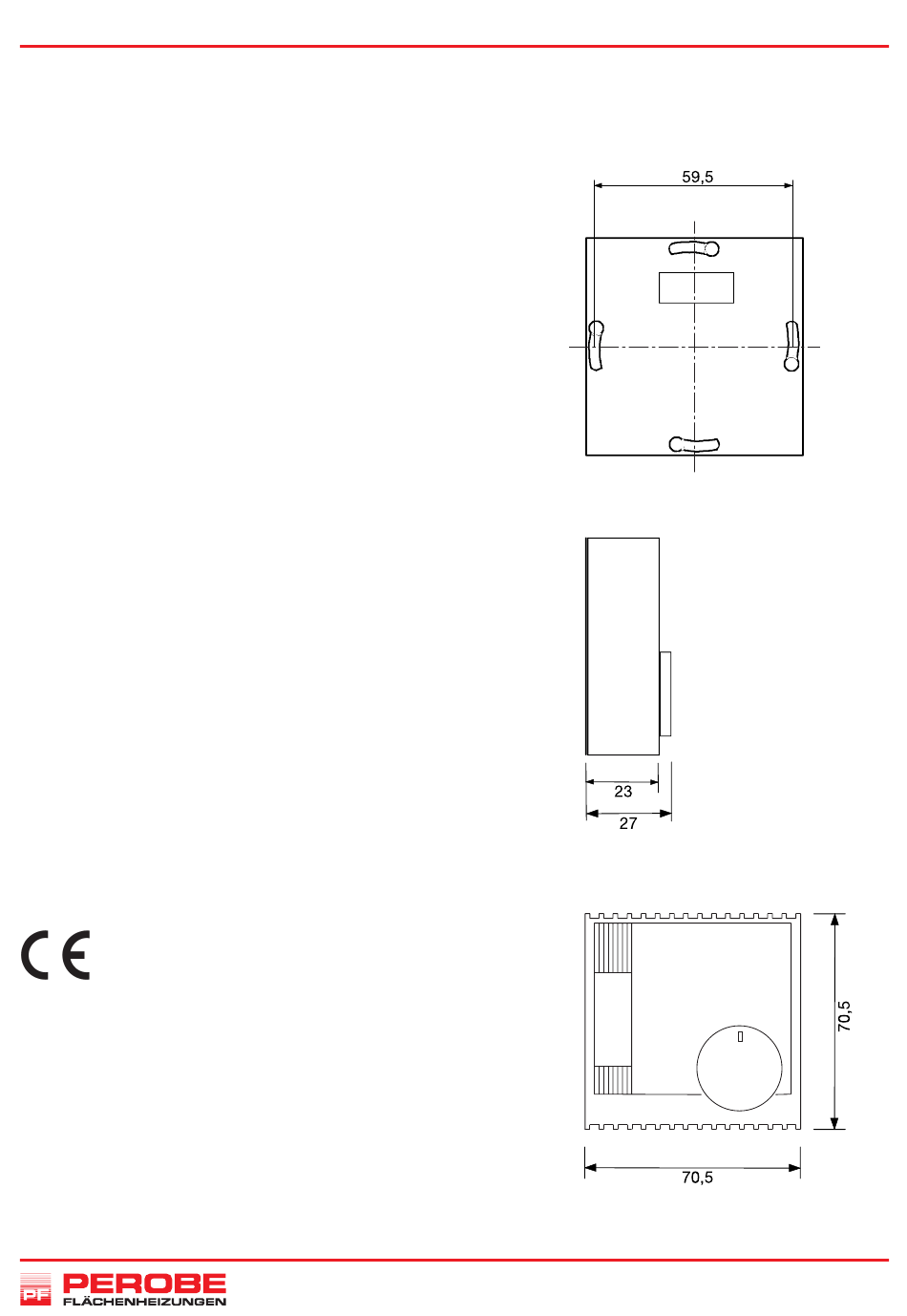

Maßbilder (Angaben in mm)
Ohm
Rückansicht
1331
1239
1154
1076
1004
938
Seitenansicht
Vorderansicht
Telefon +49 52 52 96 63-0
Telefax +49 52 52 96 63-63
Temperaturregler
Typ 9518.TC
www.perobe.com
