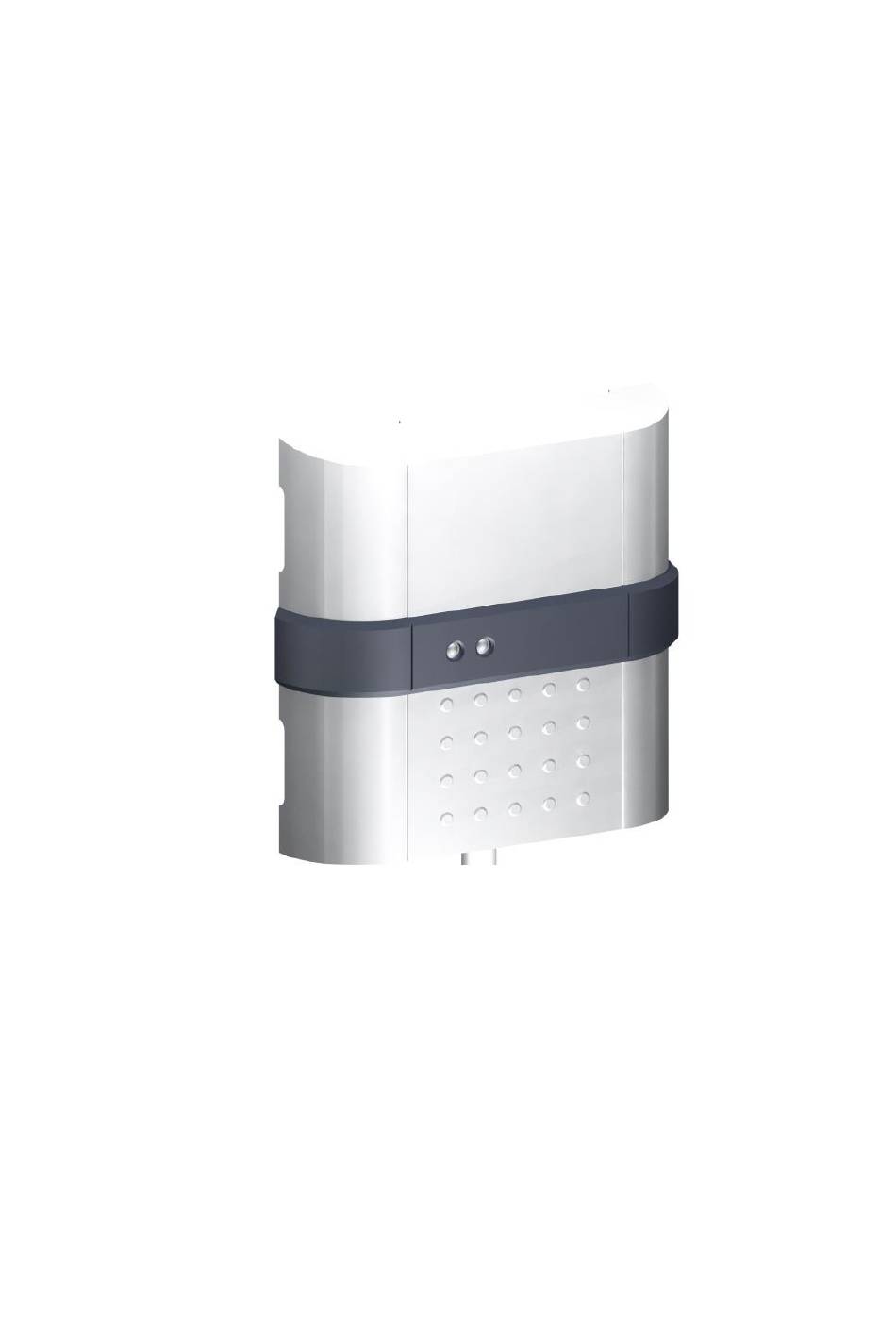

- Seite 1 WIRELESS WALL MOUNTING RECEIVER BT-FR-02...
- Seite 2 Funk-Empfänger Unterputz NTC 10kOhm bei 25°C Beschreibung Funk-Empfänger für Montage auf eine UP-Schalterdose (KU 68), zur Regelung eines elektrischen Heizkörpers oder Elektroflächenheizung in Kombination mit einem Funk-Raumfühler der Serie BT- ..02 RF oder direkt über die Zentraleinheit BT-CT02 RF ...
- Seite 3 3. Regel zur Installation und Funk-Initialisierung (Paarung) mit Funk-Raumfühler bzw. Zentraleinheit Für optimalen Empfang des Funksignals ist der Empfänger nach den folgenden Anweisungen zu installieren Der Empfänger ist immer im Abstand von mindestens 50 cm von anderen elektrischen und Einrichtungen zur drahtlosen Signalübertragung, z.B.
- Seite 4 Max 2,5mm² 4mm max 60mm 32mm 20mm 87mm...
- Seite 5 IP21 cover IP21 Abdeckung (Blue) (Red)
- Seite 6 Beispiel zur Kombination Elektro-Fußbodenheizung BT-FR02 RF BT-FR02 RF mit Elektro-Heizkörper (z. B. im Badezimmer)
- Seite 7 An den Funk-Empfänger können max. 3600 W (16 A) direkt angeschlossen werden. Installationsanweisung: Aus Sicherheitsgründen und zur einfachen Installation wird empfohlen, nur einen Heizkörper an den Funk-Empfänger anzuschließen. Weitere Heizkörper oder Heizschleifen sind durch separate Funk-Empfänger anzuschließen, welche mit demselben Funk-Raumfühler verbunden werden können. ...
- Seite 8 Max 2,5mm² NTC 10k (25°C) Min 20cm 4mm max NTC 10k (25°C) 60mm 32mm 87mm 20mm...
- Seite 9 (Red) (Blue) Clock programmer Gestionnaire d’énergie Eingang Zeitschaltuhr IP21 cover Reloj programable IP21 Abdeckung Option: Floor sensor Option : Sonde de sol Optional: Fußbodenfühler Accesorios: Sensor de suelo...
- Seite 10 BT-FR02 RF BT-FR02 RF BT-FR02 RF Max. 3600 W Max. 3600 W Max. 3600 W Junction box Boîte de dérivation 16 A 16 A 16 A Verteilungsdose Caja eléctrica...
- Seite 11 An den Empfänger können 3600 W (16 A) direkt angeschlossen werden (Abb. 7) Installationsanweisung: Falls ein Fußbodenfühler verwendet wird, ist dieser in einem separaten, biegsamen Schutzrohr zu platzieren. In diesem Fall ist auf die korrekte Einstellung des mit dem Funk-Empfänger gepaarten Funk-Raumfühler () zu achten. ...
- Seite 12 PPLIMW15019Ba...
