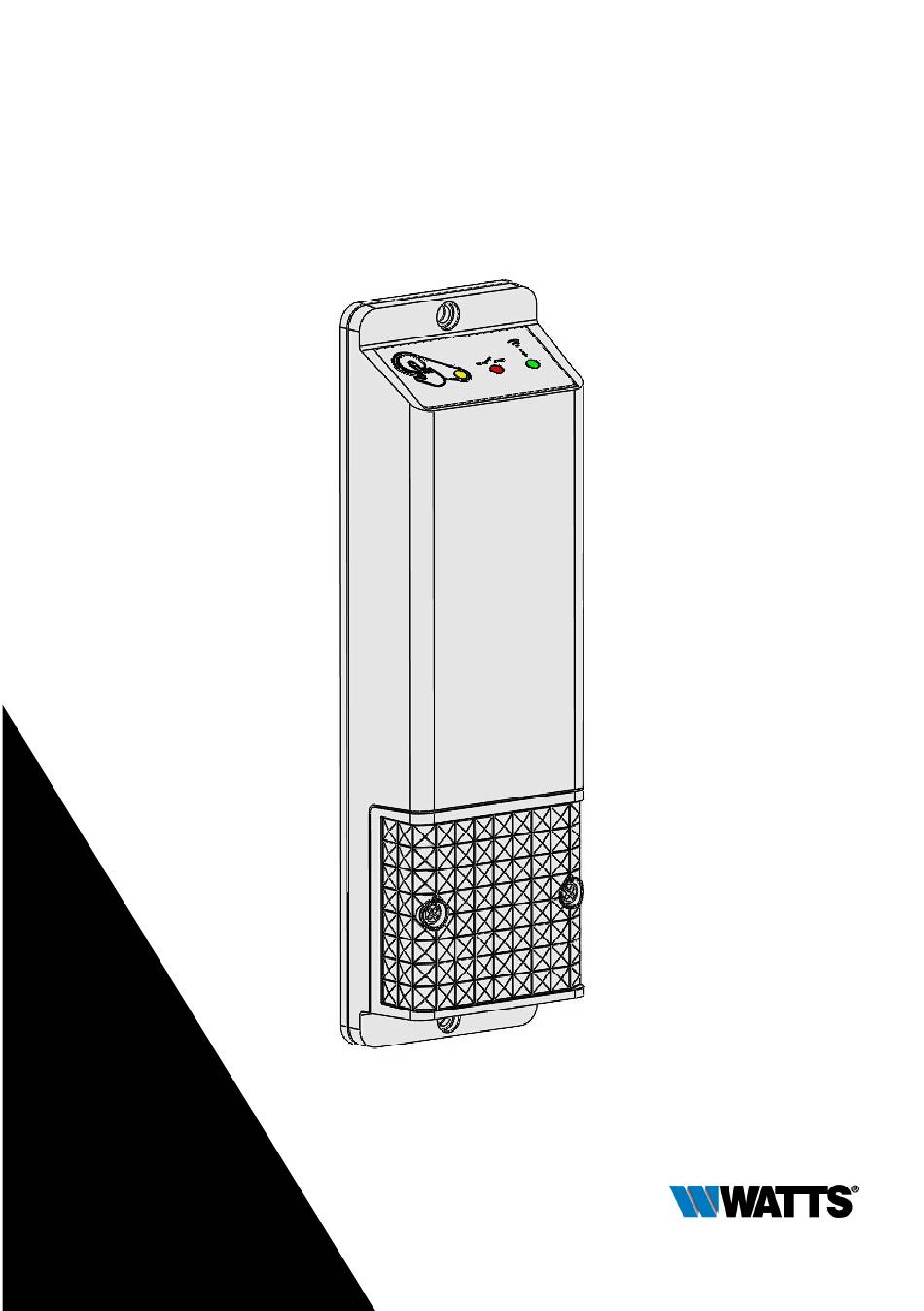

Funk-Empfänger Aufputz
BT-W R02 HC RF
wattswater.eu
wattswater.eu
PPLIMW15179Bg
1

Werbung

loading

Verwandte Anleitungen für Watts BT-W R02 HC RF

Inhaltszusammenfassung für Watts BT-W R02 HC RF

  • Seite 1 Funk-Empfänger Aufputz BT-W R02 HC RF wattswater.eu wattswater.eu PPLIMW15179Bg...

  • Seite 2: Beschreibung

    Funk-Empfänger Aufputz BT-WR02 HC RF Beschreibung Der BT-WR02 H&C RF ist ein Funk-Empfänger für die Aufputz Wandmontage, der speziell zur Steuerung von hydraulischen Heiz- oder Kühlregelanlagen ausgelegt ist. Er beinhaltet eine Proportionalregelung mit einer Taktzeit von 10 Minuten und hysterese Regelung.
  • Seite 3 Beschreibung Schaltfeld: (Taste) (LED Rot/Grün) (LED rot/blau) Funk-Status LED, orange) AUS-Modus Kurzer EIN/AUS-Schalter mit Signalton Tastendruck Komfort-Modus mit beiden Dauerhaft grün Ausgängen offen (ohne Heizen, ohne Kühlen) Blinkt grün Absenkmodus mit beiden (ein 50 % - Ausgängen offen (ohne Heizen, aus 50 %) ohne Kühlen) Blinkt grün...
  • Seite 4 Installation und Funk-Initialisierung (Kopplung / Paarung) Für optimalen Empfang befolgen Sie bitte bei Installation und Anschluss des Empfängers folgende Vorgaben: Der Empfänger muss einen Mindestabstand von 50 cm zu allen anderen elektrischen oder drahtlos kommunizierenden Geräten einhalten, wie GSM, WLAN-Router. Vor der Verkabelung des Empfängers muss dieser von der Spannungsversorgung getrennt werden.
  • Seite 5 50mm 28mm...
  • Seite 6 Wiring in free contact OUT OUT 230 VAC (50 Hz) Free contact Contact libre de potentiel Potenzialfreier Kontakt HEIZEN Pot. Vrij contact NO Verwarmen Free contact Contact libre de potentiel Potenzialfreier Kontakt KÜHLEN Pot. Vrij contact NO Koelen...
  • Seite 7 Wiring in live contact 230 VAC (50 Hz) 230V To drive actuator Pour pilotage de vanne Kabelbrücken L/1B bzw. L/2B für spannungsführenden Schaltausgang Met servomotoren...
  • Seite 8 An den Empfänger BT-WR02 HC RF können max. 1150 W (5 A) direkt angeschlossen werden. Montageanweisung: Wir empfehlen aus Sicherheitsgründen und im Hinblick auf einfache Montage, immer nur einen Heizkörper an jeden Empfänger anzuschließen.
  • Seite 9 PLIMW15179Bg...
